Préparation de l'emplacement

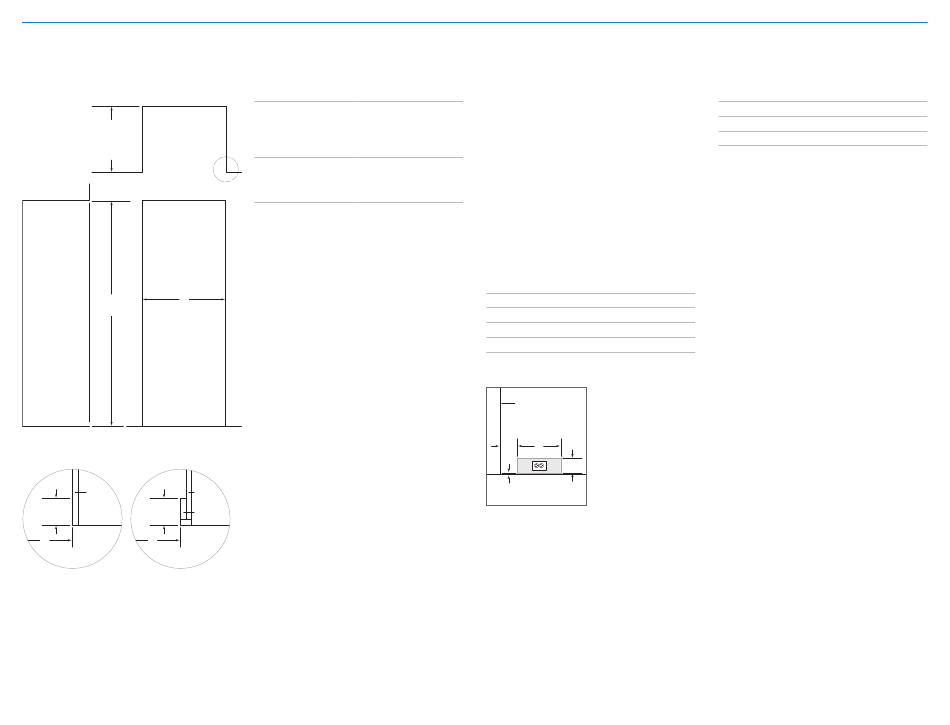

Cotes d'encastrement

MODÈLES DESIGNER
635 mm
PROFONDEUR
D'OUVERTURE
654 mm
POUR MODÉLE
D'EXTÉRIEUR
VUE DE DESSUS
H W
HAUTEUR
LARGEUR D'OUVERTURE
D'OUVERTURE
VUE DE CÔTÉ VUE DE FACE
REMARQUE : Les barrettes de finition de 89 mm (114 mm pour les modèles d'extérieur)
sont visibles et doivent être finies pour être assorties aux autres éléments de cuisine.
19 mm 19 mm
TYPIQUE TYPIQUE
89 mm 89 mm
AVEC
BARRETTE BARRETTE
FILLER
DE FINITION DE FINITION
W W
MEUBLES MEUBLES
SANS CADRE AVEC CADRE
COTES D'ENCASTREMENT
COLONNES / HAUT W*
457 mm Colonnes 457 mm 2 134 mm
610 mm Colonnes 610 mm 2 134 mm
762 mm Colonnes / Haut 762 mm 2 134 mm
914 mm Colonnes / Haut 914 mm 2 134 mm
TIROIR W*
610 mm Tiroirs 610 mm
762 mm Tiroirs 762 mm
914 mm Tiroirs 914 mm
Tous les modèles Designer ont une profondeur de
610 mm. Tenez compte de l'épaisseur du panneau pour
prévoir la profondeur de l'ouverture finie. Il faut qu'il y ait
une barrette de finition d'au moins 89 mm sur tous les
côtés de l'ouverture. Cette barrette doit être d'au moins
114 mm pour les modèles utilisés à l'extérieur. Pour les
meubles à cadre, il faut également installer un filler fini
supplémentaire derrière le cadre de la façade pour assurer
une bonne installation. Reportez-vous à l'illustration.
INSTALLATION CONJOINTE
Lorsque vous installez deux appareils côte à côte en
installation conjointe, la largeur totale de l'encastrement se
calcule en ajoutant les largeurs d'encastrement de chacune
des unités. Un kit d'installation conjointe sera nécessaire
pour cette installation. Si aucun kit d'installation conjointe
n'est spécifié, il est recommandé d'utiliser un filler de
51 mm au moins entre les deux unités.
Des kits d'installation conjointe sont disponibles chez
un revendeur agréé Sub-Zero.
Spécifications électriques
L'installation doit se conformer à tous les codes électriques
applicables. L'appareil doit être correctement mis à la terre.
H
L'alimentation électrique doit se trouver dans la zone
ombrée indiquée sur l'illustration et dont les cotes sont
indiquées dans le tableau ci-dessous. Cet appareil doit
être alimenté au moyen d'un circuit qui lui est réservé.
H
REMARQUE IMPORTANTE : Pour le modèle intérieur, il
876 mm
n'est pas recommandé d'avoir recours à un disjoncteur
876 mm
différentiel (GFCI) qui pourrait provoquer l'interruption
876 mm
du fonctionnement de l'appareil. Pour le modèle
extérieur, un disjoncteur différentiel (GFCI) est requis pour
minimiser le risque de choc électrique.
La prise électrique doit placée avec la broche de mise à la
terre à droite des broches plus minces.
EMPLACEMENT DE
L'ALIMENTATION ÉLECTRIQUE
Modèle de 457 mm
Modèle de 610 mm
Modèle de 762 mm
Modèle de 914 mm
CÔTÉ GAUCHE
DE L'OUVERTURE
114
A
mm
108
mm
SOL
6 mm
Emplacement de
l'alimentation électrique.
SPÉCIFICATIONS ÉLECTRIQUES
Alimentation électrique 220-240 V c.a., 50/60 Hz
Service
Prise
A
152 mm
241 mm
318 mm
394 mm
10 A
mise à la terre
