Installatie
Plaatsing van panelen
PLAATSING VAN DEURPANEEL
Gebruikelijke afmetingen van panelen zijn gebaseerd op
een afgewerkte hoogte van 2134 mm met 3 mm dagkant.
Voor panelen die gangbare afmetingen overschrijden moet
plaatsing van de sjabloon worden aangepast.
Bij hoge modellen moet eerst het deurpaneel worden
geïnstalleerd, gevolgd door eerst het bovenste en dan het
onderste ladepaneel.
Plaats het paneel met de voorkant naar beneden op een
beschermd werkoppervlak. Plaats de sjabloon gelijk met
de bovenkant en de zijkanten van het paneel. Controleer of
de goede kant van de sjabloon wordt gebruikt, vervolgens
markeren en gaten boren. Zie de afbeelding hieronder.
Bij hoge modellen, lijn de inkeping in de sjabloon uit met
de onderkant van het deurpaneel, vervolgens markeren en
gaten boren. Zie de afbeelding hieronder.

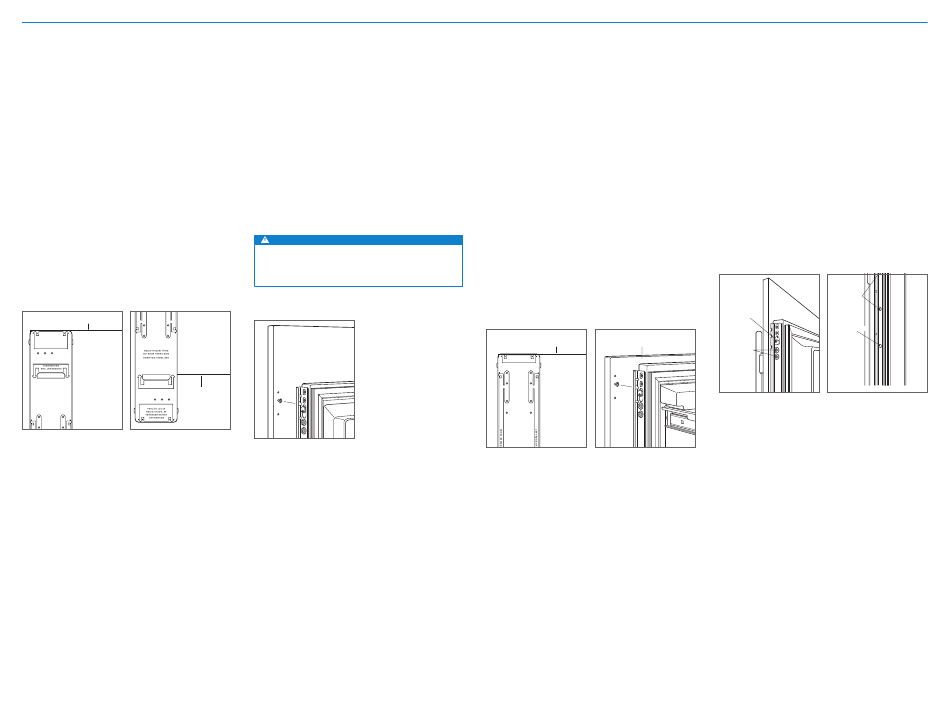

BOVENKANT VAN DEURPANEEL
BOVENKANT
VAN DEURPANEEL
84" APPLICATION
83 7/8" ACTUAL
ONDERKANT
VAN DEURPANEEL
ONDERKANT
USE TABS FOR HINGE VAN DEURPANEEL
SIDE PANEL EDGE ON
DUAL INSTALLATION
Sjabloon deurpaneel: Sjabloon deurpaneel: onderkant
boven kant (alleen voor hoge modellen)
8 | Nederlands
Draai een schroef van #8 x 13 mm met een torx-
schroevendraaier gedeeltelijk in het tweede gat van boven
aan beide kanten van het paneel. De schroeven moeten
ongeveer 4 mm van het paneel uitsteken en het gewicht
van het paneel dragen tijdens de installatie.
Lijn de steunschroeven aan de achterzijde van het paneel
uit met de sleufgaten op beide montagebeugels van de
deur. Zie de afbeelding hieronder. Door de deur iets te
openen, vergemakkelijkt u het uitlijnen. Als het paneel door
de schroeven wordt ondersteund, draait u een #8 x 13 mm
schroef gedeeltelijk in het tweede gat van boven aan elke
kant van het paneel in, maar draai niet vast.
VOORZICHTIG
Met minder tussenruimte tussen kasten en het
apparaat kunnen vingers bekneld komen te zitten
wanneer de deur wordt gesloten.
ACHTERKANT
VAN DEURPANEEL
Bevestiging van deurpaneel
PLAATSING VAN LADEPANEEL
Plaats het paneel met de voorkant naar beneden op een
beschermd werkoppervlak. Plaats de sjabloon gelijk met
de bovenkant en de zijkanten van het paneel. Controleer of
de goede kant van de sjabloon wordt gebruikt, vervolgens
markeren en gaten boren. Zie de afbeelding hieronder.
Draai een schroef van #8 x 13 mm met een torx-
schroevendraaier gedeeltelijk in het tweede gat van boven
aan beide kanten van het paneel. De schroeven moeten
ongeveer 4 mm van het paneel uitsteken en het gewicht
van het paneel dragen tijdens de installatie.
Lijn de steunschroeven aan de achterzijde van het paneel
uit met de sleufgaten op beide montagebeugels van de
lade. Zie de afbeelding hieronder. Door de lade iets te
openen, vergemakkelijkt u het uitlijnen. Als het paneel door
de schroeven wordt ondersteund, draait u een #8 x 13 mm
schroef gedeeltelijk in het tweede gat van boven aan elke
kant van het paneel in, maar draai niet vast.
BOVENKANT VAN ACHTERKANT
LADEPANEEL VAN LADEPANEEL
BOVENKANT
VAN LADEPANEEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
Sjabloon ladepaneel: bovenkant Bevestiging ladepaneel
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
AANPASSING PANEEL
Sluit de deur/lades. Nu kunnen aanpassingen worden
aangebracht om de panelen en diepten uit te lijnen.
Leg het paneel van zijkant tot zijkant en draai alle
schroeven vast om de zijkanten aan te passen.
Voor boven-en-onder en in-en-uitaanpassingen
draait u de beugelschroeven iets los. Afhankelijk van
hoeveel aanpassing nodig is, kan het handig zijn om
alle beugelschroeven los te draaien om zo maximale
aanpassing te verkrijgen. Draai als de beugelschroeven
los zijn de nokken met een tang om aanpassingen te
maken. Draai daarna de beugelschroeven weer vast.
Zie de afbeeldingen hieronder.
BEUGEL-
SCHROEVEN
IN-EN-UIT NOK
OP-EN-NEER CAM
BEUGEL-
SCHROEVEN
Aanpassing in-en-uit Aanpassing op-en-neer
