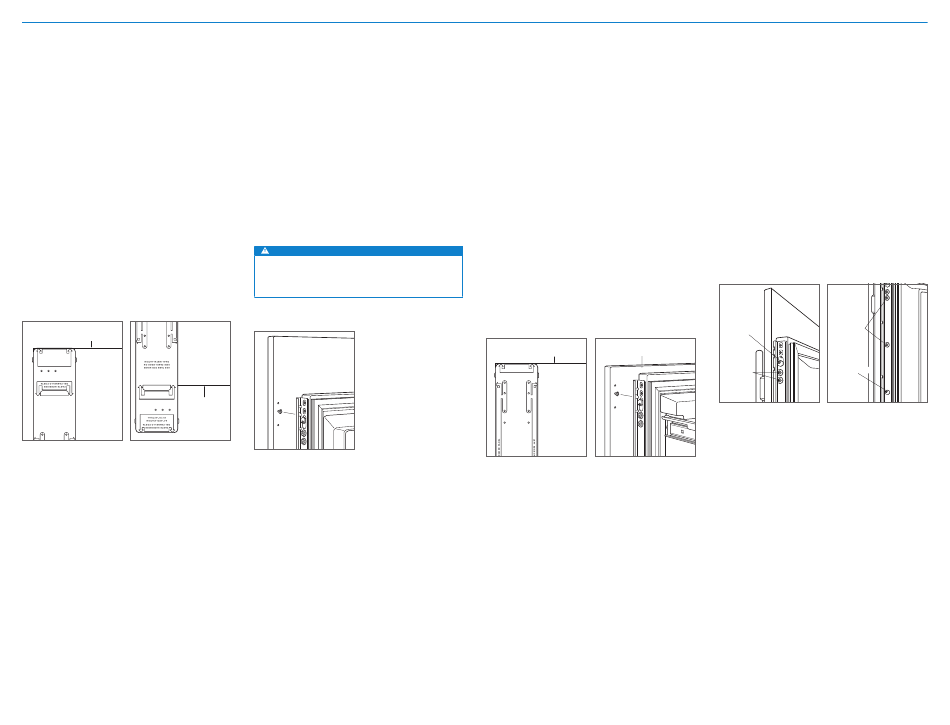

Installazione
Installazione dei pannelli
INSTALLAZIONE DEL PANNELLO DELLA PORTA
Le normali dimensioni del pannello si basano su un'altezza
rifinita di 2134 mm con sezioni di luce da 3 mm. Il posizio-
namento della dima deve essere regolato per i pannelli che
superano le dimensioni normali.
Per i modelli alti, installare prima il pannello della porta, quindi
il pannello del cassetto superiore, poi quello inferiore.
Posizionare il pannello con la parte anteriore verso il
basso su una superficie di lavoro protetta. Posizionare la
dima a filo con la parte frontale e i fianchi del pannello.
Verificare che il lato della dima utilizzato sia corretto,
poi contrassegnare e forare. Fare riferimento alla figura
riportata di seguito.
Per i modelli a colonna, allineare l'incavo della dima
con il fondo del pannello porta, quindi contrassegnare
ed eseguire i fori. Fare riferimento alla figura riportata
di seguito.
PARTE SUPERIORE DEL
PANNELLO PORTA
PARTE SUPERIORE
DEL PANNELLO PORTA
84" APPLICATION
83 7/8" ACTUAL
PARTE INFERIORE
DEL PANNELLO PORTA
PARTE INFERIORE
DEL PANNELLO
USE TABS FOR HINGE
PORTA
SIDE PANEL EDGE ON
DUAL INSTALLATION
Mascherina del pannello Mascherina del pannello
della porta—superiore della porta—inferiore
(solo modelli alti)
8 | Italiano
Utilizzare un'unità Torx per inserire parzialmente una vite
n. 8 x 13 mm nel secondo foro dalla parte superiore su
ciascun lato del pannello. Le viti devono sporgere dal
pannello circa 4 mm per supportare il peso dello stesso
durante l'installazione.
Allineare le viti di supporto sulla parte posteriore del
pannello con fori scanalati su entrambi i bracci di
montaggio delle porte. Fare riferimento alla figura riportata
di seguito. Aprire leggermente la porta può facilitare
l'allineamento. Una volta che il pannello è supportato
dalle viti, inserire parzialmente una vite n. 8 x 13 mm nel
secondo foro dal basso su ciascun lato del pannello,
ma non serrare.
ATTENZIONE
Quando le sezioni di luce tra i mobili e l'unità si
riducono, sussiste un rischio di schiacciamento delle
dita durante la chiusura della porta.
PARTE POSTERIORE
DEL PANNELLO PORTA
Montaggio pannello porta
INSTALLAZIONE DEI PANNELLI PER CASSETTI
Posizionare il pannello con la parte anteriore verso il basso su
una superficie di lavoro protetta. Posizionare la dima a filo
con la parte frontale e i fianchi del pannello. Verificare che
il lato della dima utilizzato sia corretto, poi contrassegnare
e forare. Fare riferimento alla figura riportata di seguito.
Utilizzare un'unità Torx per inserire parzialmente una vite
n. 8 x 13 mm nel secondo foro dalla parte superiore su
ciascun lato del pannello. Le viti devono sporgere dal
pannello circa 4 mm per supportare il peso dello stesso
durante l'installazione.
Allineare le viti di supporto sulla parte posteriore del
pannello con fori scanalati su entrambi i bracci di
montaggio dei cassetti. Fare riferimento alla figura riportata
di seguito. Aprire leggermente il cassetto può facilitare
l'allineamento. Una volta che il pannello è supportato
dalle viti, inserire parzialmente una vite n. 8 x 13 mm nel
secondo foro dal basso su ciascun lato del pannello, ma
non serrare.
PARTE SUPERIORE DEL RETRO DEL PANNELLO
PANNELLO PER CASSETTO PER CASSETTO
PARTE SUPERIORE
DEL PANNELLO
PER CASSETTO
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
Mascherina del pannello Montaggio del pannello
BOTTOM
del cassetto—superiore del cassetto
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
REGOLAZIONE DEI PANNELLI
Chiudere la porta/cassetti. Ora è possibile apportare
modifiche per allineare i pannelli e le aperture.
Per eseguire le regolazioni orizzontali, spostare il pannello
fianco a fianco, quindi installare e serrare tutte le viti
di montaggio.
Per le regolazioni verticali e interne, allentare leggermente
le viti della barra. A seconda del livello di regolazione
richiesto, può essere utile allentare tutte le viti della
barra consentendo una regolazione massima. Una volta
allentate le viti della barra, usare una chiave per far
ruotare le camme per eseguire le regolazioni. Dopo aver
eseguito le regolazioni, serrare tutte le viti della barra.
Fare riferimento alle figure qui di seguito.
CAMMA
INTERNO/
VITI DELLA
ESTERNO
STAFFA
CAMMA
SOPRA/SOTTO
VITI DELLA
STAFFA
regolazione interno-esterno regolazione su e giù
