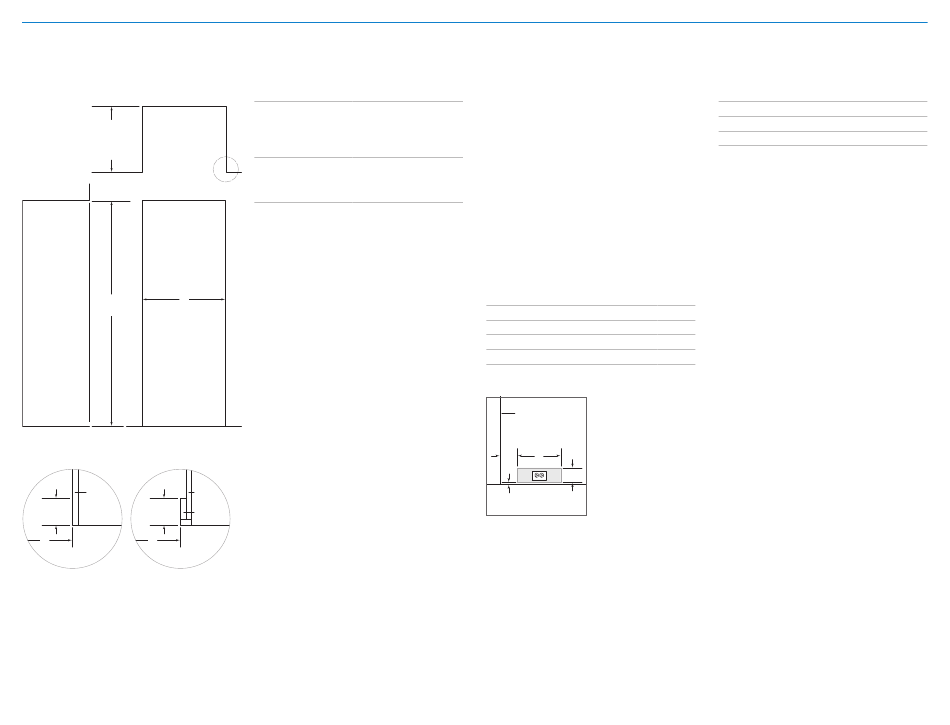

Preparación del sitio
Medidas de la cavidad
MODELOS DESIGNER
635 mm
PROFUNDIDAD
DE LA CAVIDAD
654 mm
PARA MODELO
PARA EXTERIOR
VISTA SUPERIOR
H
W
ALTURA DE
ANCHURA DE LA CAVIDAD
LA CAVIDAD
VISTA LATERAL
VISTA FRONTAL
NOTA: Los retornos acabados de 89 mm serán visibles y deberán acabarse
para que coincidan con los muebles, 114 mm para el modelo para exterior.
19 mm
19 mm
TÍPICO
TÍPICO
89 mm
89 mm
RETORNO
RETORNO
RELLENO
ACABADO
ACABADO
W
W
MOBILIARIO
MOBILIARIO
SIN MARCO
CON MARCO
MEDIDAS DE LA CAVIDAD
COLUMNA / ALTURA
W.
Columna de 457 mm
457 mm
2134 mm
Columna de 610 mm
610 mm
2134 mm
Columna / Altura de 762 mm
762 mm
2134 mm
Columna / Altura de 914 mm
914 mm
2134 mm
CAJÓN
W.*
Cajón de 610 mm
610 mm
Cajón de 762 mm
762 mm
Cajón de 914 mm
914 mm
La profundidad de los modelos Designer es de 610 mm.
Tenga en cuenta el grosor del panel cuando calcule la
profundidad de la cavidad acabada. Se necesita un retorno
acabado de un mínimo de 89 mm en todos los lados de
la cavidad, 114 mm para el modelo para exterior. Para una
correcta instalación, los armarios con marco requieren
un material de relleno adicional detrás del marco frontal.
Consulte la ilustración.
INSTALACIÓN DOBLE
Si se instalan dos unidades contiguas en una instalación
doble, el ancho de la cavidad es la cavidad de las dos
unidades añadidas juntas. Para esta instalación se necesita
un kit de instalación doble. Si no se especifica el kit de
instalación doble, será necesario utilizar un embellecedor
de un mínimo de 51 mm entre las unidades.
Podrá encontrar los kits de instalación doble en un
distribuidor de Sub-Zero autorizado.
Requisitos eléctricos
La instalación debe cumplir con todas las normativas
eléctricas aplicables y debe estar correctamente
Alt.*
conectada a tierra.
La toma eléctrica debe situarse en el área sombreada
en la ilustración y la tabla que se incluyen a continuación.
Se necesita un circuito independiente solamente para
Alt.
esta unidad.
876 mm
NOTA IMPORTANTE: Para modelos instalados en
876 mm
el interior, no se recomienda utilizar un interruptor
876 mm
de circuito de fallos de toma de tierra (GFCI), ya que
puede interrumpir el funcionamiento de la unidad.
Para el modelo instalado en el exterior, es necesario
un interruptor de circuito de toma a tierra para reducir
el riesgo de cortocircuitos.
La toma eléctrica debe quedar colocada con la clavija
a tierra a la derecha de las hojas más finas.
UBICACIÓN DE LA ALIMENTACIÓN ELÉCTRICA
Modelo de 457 mm
Modelo de 610 mm
Modelo de 762 mm
Modelo de 914 mm
LADO IZQUIERDO
DE LA CAVIDAD
114
A
mm
108
mm
SUELO
6 mm
Ubicación de la alimentación eléctrica
REQUISITOS ELÉCTRICOS
Suministro eléctrico
220-240 V CA, 50/60 Hz
Servicio
Toma
A
152 mm
241 mm
318 mm
394 mm
10 amperios
con toma de tierra
subzero.com | 3
