Instalación
Paneles de acero inoxidable
El modelo para exterior requiere el uso de paneles
accesorios para exterior de acero inoxidable de Sub-Zero.
El grosor de los paneles de acero inoxidable para interior
es de 19 mm y el de los paneles de acero inoxidable
para exterior es de 38 mm. La profundidad de los
modelos Designer es de 610 mm. Tenga en cuenta el
grosor del panel cuando calcule la profundidad de la
cavidad acabada.
Los márgenes de 3 mm son normales, sin embargo,
el margen entre los paneles exteriores de acero inoxidable
superior e inferior es de 6 mm para poder encajar
la cerradura.
Paneles a medida
En los modelos Designer, se deben instalar paneles
de tiradores y paneles a medida y piezas de tiradores.
El grosor del panel a medida puede variar. Será necesario
un panel con un mínimo de 16 mm de grosor, medida
que podrá aumentarse siempre y cuando no se supere
el límite de peso del panel indicado en la siguiente tabla.
La profundidad de los modelos Designer es de 610 mm.
Tenga en cuenta el grosor del panel cuando calcule la
profundidad de la cavidad acabada.
REQUISITOS DEL PANEL
PESO POR PANEL
Columna de 457 mm
Columna de 610 mm
Columna de 762 mm
Columna de 914 mm
PESO POR PANEL
Altura de 762 mm (puerta)
Altura de 914 mm (puerta)
Cajón
GROSOR DEL PANEL
Todos los paneles
Los márgenes entre paneles pueden variar, los de 3 mm
son los más corrientes.
PRECAUCIÓN
Si se instala un panel con un grosor de más de
25 mm, puede que sea necesario un tope de puerta
de 90º para evitar que se dañe la unidad y los
muebles circundantes.
PRECAUCIÓN
Cuanta menos separación se deje entre los muebles
y la unidad, más daño se puede hacer al pillarse los
dedos en el hueco al cerrar la puerta.
Realice el acabado de todos los lados de los paneles a
medida, pues son áreas que resultarán muy visibles al abrir
la puerta o los cajones.
Se recomiendan los tiradores en D. El tirador debe
colocarse cerca del borde del panel en el lado contrario
a la bisagra y centrado de arriba abajo. Ubique los tiradores
del cajón situados cerca del borde superior de cada
panel. Podrá encontrar tiradores tubulares y pro de acero
inoxidable en un distribuidor autorizado de Sub-Zero.
MÁX.
20 kg
27 kg
34 kg
34 kg
MÁX.
22 kg
27 kg
7 kg
MÍN.
16 mm
ALTURA DEL PANEL DE LA PUERTA
Es posible aumentar la altura del panel de la puerta
a medida por encima de la altura típica del panel,
siempre que no se supere el límite de peso. Observe la
siguiente ilustración.
45
mm
LA CENEFA DECORATIVA
NO PUEDE SOBRESALIR
3 mm
DE ESTE PLANO
PANEL
DE PUERTA
2134 610 mm
mm
A PARTE POSTERIOR
DE LA UNIDAD
BISAGRA

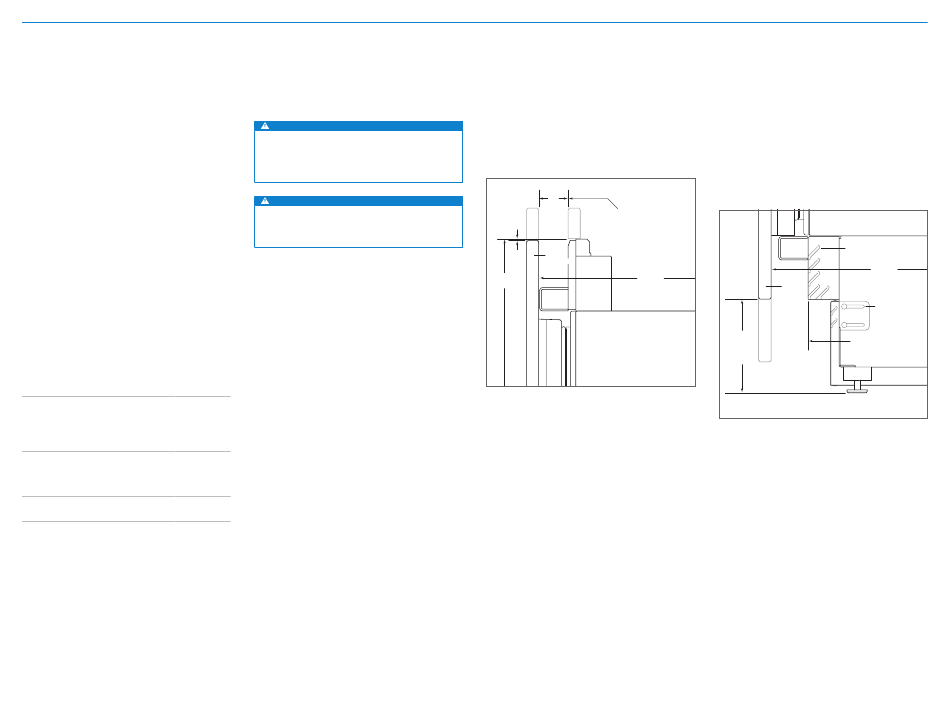

Cenefa superior (vista lateral)
ESPACIO PARA RODAPIÉ (EXCLUIDO EL MODELO
PARA EXTERIOR)
Es posible aumentar la altura de la zona de rodapié
por encima de la altura típica del rodapié, siempre que
no se superen las dimensiones de la siguiente ilustración.
Los rodapiés con alturas de 51 a 98 mm requieren
un accesorio de rodapié reducido disponible en los
distribuidores Sub-Zero autorizados.
BISAGRA** REJILLAS DE
VENTILACIÓN
610 mm
A PARTE POSTERIOR
DE LA UNIDAD
PANEL
DE PUERTA
29 mm
MÁX
PARA AJUSTE
DEL RODAPIÉ
51 mm*
DE
A LA CENEFA DECORATIVA
152 mm NO PUEDE SOBRESALIR
DE ESTE PLANO
DESDE
EL SUELO
*De 51 mm a 98 mm requiere accesorios de ventas.
**Únicamente modelos de columna.
Rodapié (vista lateral)
