Voorbereiding van locatie

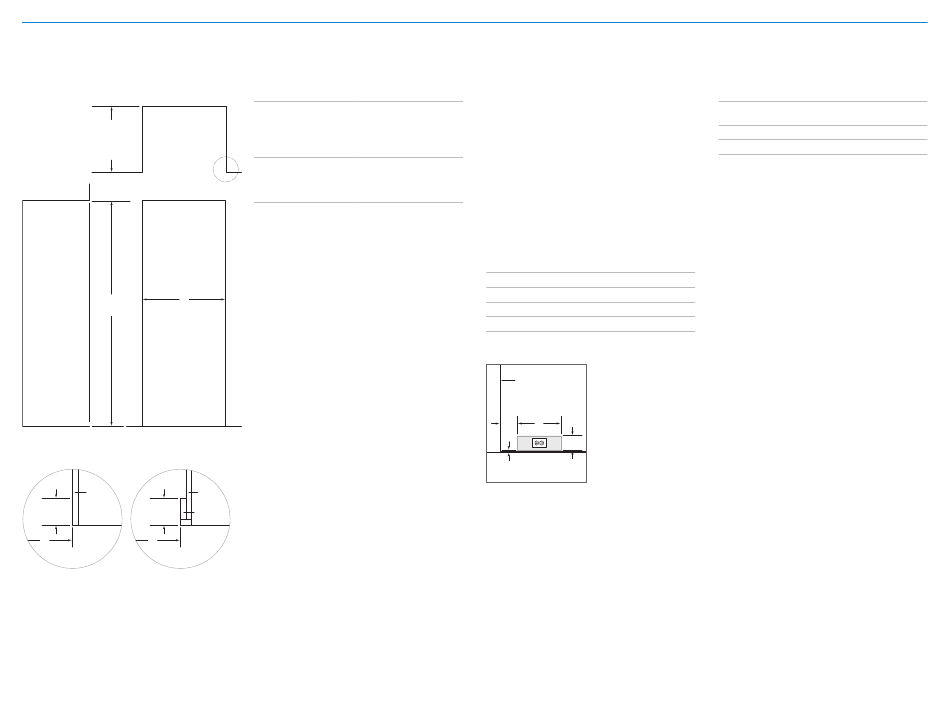

Afmetingen van de opening
DESIGNMODELLEN
635 mm
DIEPTE VAN
OPENING
654 mm
MODEL VOOR
BUITEN
BOVENAANZICHT
H W
HOOGTE VAN
BREEDTE VAN OPENING
OPENING
ZIJAANZICHT VOORAANZICHT
OPMERKING: Afgewerkte randen van 89 mm zijn zichtbaar en moeten worden afgewerkt
om met de ombouw samen te vallen - 114 mm voor buitenmodel.
19 mm 19 mm
STANDAARD STANDAARD
89 mm 89 mm
AFGEWERKTE AFGEWERKTE VULLER
RAND RAND
W W
FRAMELOZE INGELIJSTE
KASTEN KASTEN
AFMETINGEN VAN DE OPENING
ZUIL/ HOOG W*
457 mm zuil 457 mm 2134 mm
610 mm zuil 610 mm 2134 mm
762 mm zuil/hoog 762 mm 2134 mm
914 mm zuil/hoog 914 mm 2134 mm
LADE W*
610 mm lade 610 mm
762 mm lade 762 mm
914 mm lade 914 mm
De diepte van de designmodellen is 610 mm. Zorg bij
het inrichten van de afgewerkte openingdiepte voor
voldoende paneeldikte. Aan alle kanten van de opening
is een afgewerkte rand van minimaal 89 mm benodigd,
of 114 mm voor buitenmodellen. Bij kabinetten met
omlijsting is extra afgewerkt vulmateriaal achter de
omlijsting aan de voorkant nodig voor een correcte
installatie. Zie de afbeelding.
DUBBELE INSTALLATIE
Wanneer u bij een dubbele installatie twee apparaten naast
elkaar plaatst, is de openingsbreedte de breedte van de
twee eenheden samen. Voor deze installatie hebt u een
dubbele installatiekit nodig. Als geen dubbele installatiekit
is opgegeven, is er een vulstrook van minimaal 51 mm
nodig tussen de apparaten.
Dubbele installatiekits zijn verkrijgbaar bij een erkende
Sub-Zero dealer.
Elektriciteitseisen
De installatie moet voldoen aan alle geldige elektrische
codes en correct worden geaard.
H
De elektrische voeding moet zich in de afbeelding en
grafiek hieronder binnen het gearceerde gebied bevinden.
Er dient een apart circuit voor de stroomtoevoer naar dit
toestel te worden gebruikt.
H
BELANGRIJK: Voor binnenmodellen wordt een
876 mm
aardelekschakelaar niet aanbevolen aangezien dit
876 mm
storingen aan de werking kan veroorzaken. Voor het
876 mm
buitenmodel is een aardlekschakelaar nodig om het risico
op elektrische schokken te verlagen.
Het stopcontact moet met de aardingspen rechts van de
dunnere bladen worden geplaatst.
LOCATIE ELEKTRISCHE VOEDING
457 mm model
610 mm model
762 mm model
914 mm model
LINKERKANT
VAN OPENING
114 A
mm
108
mm
VLOER
6 mm
Locatie elektrische voeding
ELEKTRISCHE VEREISTEN
Elektrische voeding 220-240 V wisselstroom,
Onderhoud
Stopcontact
A
152 mm
241 mm
318 mm
394 mm
50/60 Hz
10 amp
geaard
