Installation

Installation der Platten

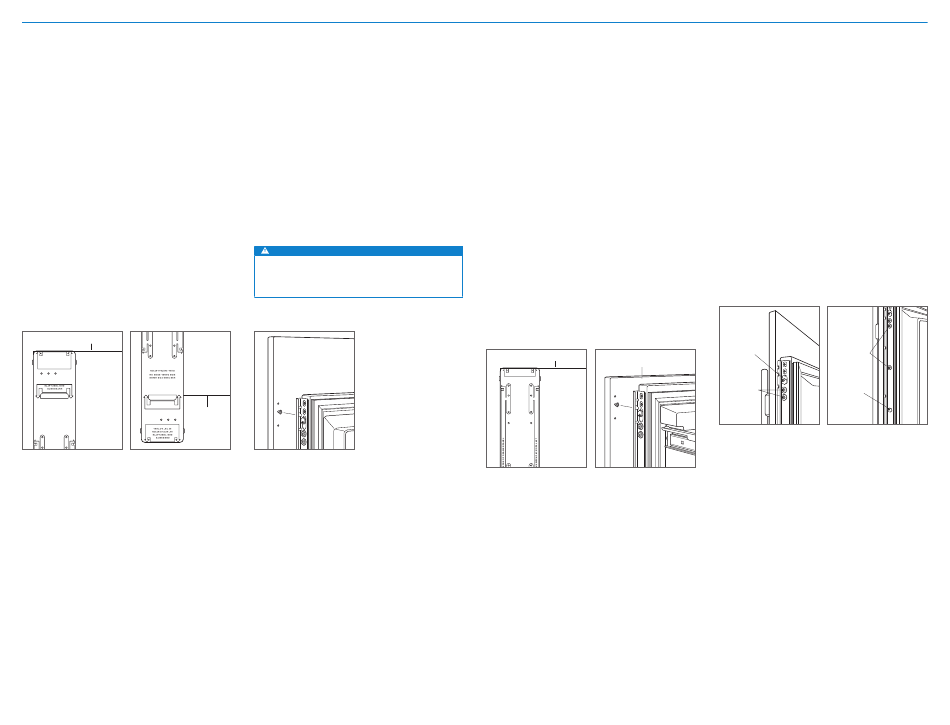

INSTALLATION DER TÜRPLATTE
Die typischen Plattenabmessungen basieren auf einer
endbearbeiteten Höhe von 2134 mm mit 3 mm breiten
Laibungen. Bei Platten, die die typischen Abmessungen
überschreiten, muss die Vorlagenplatzierung
angepasst werden.
Bei hohen Modellen sollte zuerst die Türplatte, dann
die obere und zuletzt die untere Schubladenplatte
eingebaut werden.
Die Platte mit der Frontseite nach unten auf eine
geschützte Arbeitsfläche legen. Die Vorlage so
positionieren, dass sie bündig mit der Oberseite und den
Seiten der Platte abschließt. Sicherstellen, dass die richtige
Seite der Vorlage verwendet wird; dann Löcher markieren
und bohren. Siehe Abbildung unten.
Bei hohen Modellen die Kerbe in der Vorlage auf die
Unterseite der Türplatte ausrichten; dann Löcher markieren
und bohren. Siehe Abbildung unten.
OBERSEITE DER TÜRPLATTE
OBERSEITE
DER TÜRPLATTE
84" APPLICATION
83 7/8" ACTUAL
UNTERSEITE
DER TÜRPLATTE
UNTERSEITE
USE TABS FOR HINGE
DER TÜRPLATTE
SIDE PANEL EDGE ON
DUAL INSTALLATION
Türplattenvorlage – oben
Türplattenvorlage – unten
(nur hohe Modelle)
8 | Deutsch
Mit dem Torx-Schraubendreher jeweils eine Schraube
Nr. 8 x 13 mm in das zweite Loch von oben auf jeder
Plattenseite teilweise einführen. Die Schrauben sollten ca.
4 mm über der Platte hervorstehen und tragen während
der Installation das Gewicht der Platte.
Die Stützschrauben auf der Rückseite der Platte auf die
geschlitzten Löcher auf beiden Türmontagehalterungen
ausrichten. Siehe Abbildung unten. Zur besseren
Ausrichtung kann die Tür leicht geöffnet werden. Sobald
die Platte von den Schrauben abgestützt wird, jeweils
eine Schraube Nr. 8 x 13 mm teilweise in das zweite
Loch von unten auf jeder Seite der Platte einführen, aber
nicht festziehen.
VORSICHT
Bei einer kleineren Laibung zwischen Schränken und
dem Gerät besteht die Gefahr, dass man sich beim
Schließen der Tür ernsthaft die Finger quetscht.
RÜCKSEITE
DER TÜRPLATTE
Türplattenmontage
INSTALLATION DER SCHUBLADENPLATTE
Die Platte mit der Frontseite nach unten auf eine
geschützte Arbeitsfläche legen. Die Vorlage so
positionieren, dass sie bündig mit der Oberseite und den
Seiten der Platte abschließt. Sicherstellen, dass die richtige
Seite der Vorlage verwendet wird; dann Löcher markieren
und bohren. Siehe Abbildung unten.
Mit dem Torx-Schraubendreher jeweils eine Schraube
Nr. 8 x 13 mm in das zweite Loch von oben auf jeder
Plattenseite teilweise einführen. Die Schrauben sollten ca.
4 mm über der Platte hervorstehen und tragen während
der Installation das Gewicht der Platte.
Die Stützschrauben auf der Rückseite der
Platte auf die geschlitzten Löcher auf beiden
Schubladenmontagehalterungen ausrichten. Siehe
Abbildung unten. Zur besseren Ausrichtung kann die
Schublade etwas geöffnet werden. Sobald die Platte von
den Schrauben abgestützt wird, jeweils eine Schraube
Nr. 8 x 13 mm teilweise in das zweite Loch von unten auf
jeder Seite der Platte einführen, aber nicht festziehen.
OBERSEITE DER SCHUBLADENPLATTE
RÜCKSEITE DER
SCHUBLADENPLATTE
OBERSEITE DER
SCHUBLADENPLATTE
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
HOLES FOR
Schubladenplattenvorlage -
LOWER
Schubladenplattenmontage
DRAWER
oben
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
PLATTENANPASSUNG
Tür/Schubladen schließen. Es können jetzt
Anpassungen vorgenommen werden, um Platten und
Laibungen auszurichten.
Zur seitlichen Anpassung die Platten seitlich verschieben,
dann einbauen und alle Montageschrauben festziehen.
Für Anpassungen nach oben und unten bzw. nach innen
und außen die Halterungsschrauben etwas lösen. Je
nachdem, wie viele Anpassungen erforderlich sind, hilft
es eventuell, alle Halterungsschrauben zu lösen. Dadurch
ist eine maximale Anpassung möglich. Nach dem Lösen
der Halterungsschrauben mit einem Nockenschlüssel
die Nocken drehen, um Anpassungen vorzunehmen.
Nachdem alle Anpassungen gemacht wurden, werden
alle Halterungsschrauben festgezogen. Siehe die
Abbildungen unten.
NOCKE
NACH INNEN
UND AUSSEN
HALTERUNGS-
SCHRAUBEN
NOCKE
NACH OBEN
HALTERUNGS-
UND UNTEN
SCHRAUBEN
Anpassung nach innen
Anpassung nach oben
und außen
und unten
