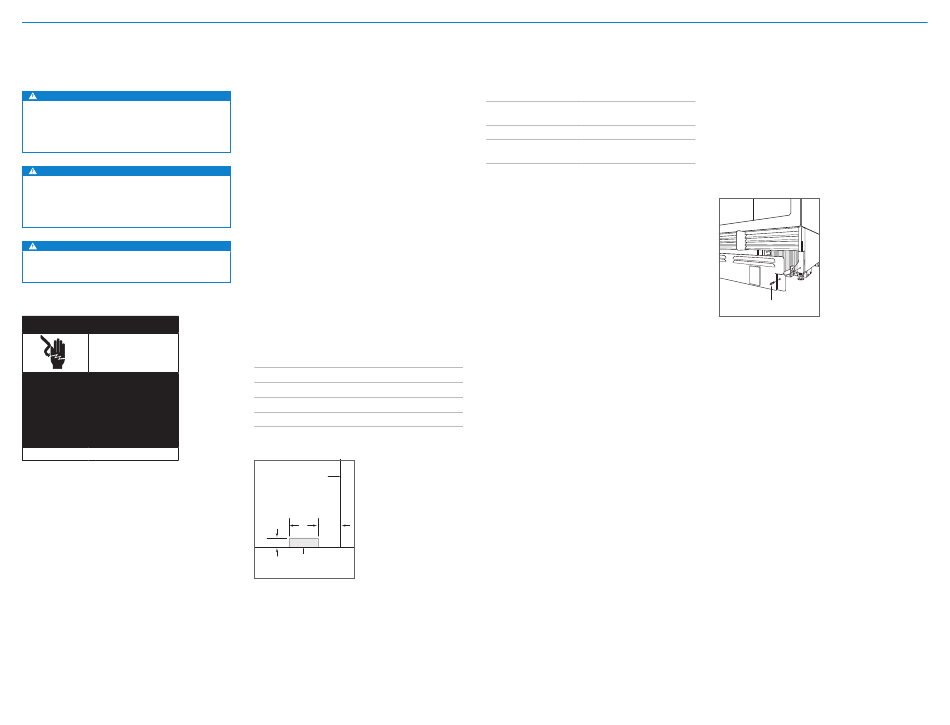

Preparazione del sito
Requisiti elettrici
ATTENZIONE
La presa di corrente va controllata da un elettricista
qualificato per accertarsi che sia collegata con la
polarità giusta. Controllare che la presa sia dotata di
messa a terra adeguata.
AVVERTENZA
Se il cavo di alimentazione è danneggiato, dovrà
essere sostituito con un cavo o un gruppo speciale
disponibili presso il produttore o il suo agente
di servizio.
AVVERTENZA
Non usare prolunghe o riduttori a due poli, né
rimuovere il polo di terra del cavo di alimentazione.
Pericolo di
scossa elettrica
Collegare il cavo di alimentazione
direttamente a una presa dotata di messa
a terra.
Non disattivare la predisposizione per la
messa a terra della spina.
Non utilizzare un riduttore o una prolunga.
La mancata osservanza di queste istruzioni
potrebbe causare gravi lesioni o morte.
Consultare le istruzioni per l'installazione
4 | Italiano
Requisiti idraulici
L'installazione deve essere conforme alle normative
idrauliche vigenti in materia.
Individuare la linea di alimentazione dell'acqua all'interno
dell'area ombreggiata mostrata nell'illustrazione seguente.
Collegare la linea di alimentazione dell'acqua alla
rete domestica con una valvola di intercettazione
facilmente accessibile. Non usare valvole autoperforanti.
La linea di alimentazione dell'acqua deve essere a filo
pavimento e non può interferire con l'installazione della
staffa antiribaltamento.
I modelli a colonna e alti con fabbricatore di ghiaccio o
dispenser d'acqua sono dotati di un sistema di filtrazione
dell'acqua. Un filtro in linea è necessario per i modelli a
cassetto con fabbricatore di ghiaccio quando le condizioni
dell'acqua hanno un alto contenuto di sedimenti.
È possibile utilizzare un impianto a osmosi inversa,
ammesso che sia fornita all'unità una pressione idrica
costante compresa tra 2,4 e 8,3 bar. In questa applicazione,
il sistema di filtrazione dell'acqua deve essere bypassato.
Fare riferimento a Bypass del filtro dell'acqua a pagina 10.
Per quest'applicazione è sconsigliato l'utilizzo di un
impianto in rame.
POSIZIONAMENTO CONDUTTURA IDRICA
Modello 457 mm
Modello 610 mm
Modello 762 mm
Modello 914 mm
LATO DESTRO
DEL VANO
A 152
mm
76 mm
13 mm
L'AREA SPORGE DI
SUL PAVIMENTO
Posizione della
conduttura dell'acqua
REQUISITI IDRAULICI
Conduttura idrica 6,4 mm DE rame, acciaio
inossidabile intrecciato o tubo PEX
Pressione acqua 2,4–8,3 bar
Eccedenza conduttura idrica
per il collegamento
A
76 mm
140 mm
152 mm
229 mm
Preparazione
Rimuovere l'imballaggio ed escludere la presenza di
danni. Rimuovere la base in legno e gettare bulloni e
staffe di spedizione. Rimuovere e riciclare il materiale
di imballaggio. Non gettare lo zoccolo, le barre
(240–830 kPa)
antiribaltamento e la minuteria.
0,9 m
Rimuovere lo zoccolo estraendo le due viti di montaggio.
Fare riferimento alla figura riportata di seguito.
VITE
Rimozione dello zoccolo
