Sub-Zero Designer Serie Installationsanleitung Seite 65

现场准备
防倾支架
警告
为防止该单元向前倾斜，必须安装防倾支架。
防倾支架的背面必须安装在该单元前面的 610 mm 处（无面板）。
完全使用指示用于木质或混凝土地板的防倾支架五金件。
12
重要提示：在木质或混凝土地板应用中，如果＃ 螺钉并未到达墙体
8 12
立柱或墙板，请使用＃ 螺钉和＃ 垫圈及墙锚。
重要提示：在某些安装中，底层地板或竣工地板可能需要斜置将防倾
支架紧固到后壁的螺钉。
防倾五金件
1 防倾支架
12 #12 x 64 mm
盘头螺钉
4
3/8"–16 x 95 mm 楔形锚固件
12 #12
平垫圈
4
#8–18 x 32 mm大
圆头螺钉
4 ®
Nylon Zip-it 墙锚
木地板应用
在将防倾支架正确定位在开口中后，在墙体立柱或墙板上钻出直径最大
5 mm 12
为 的导孔。使用＃ 螺钉和垫圈固定支架。检查螺钉是否穿透铺
地材料并至少穿入墙体立柱或墙板 19 mm 。请参见以下图示和图表。
混凝土地板应用
在将防倾支架正确定位在开口中后，在墙体立柱或墙板上钻出直径
5 mm 10 mm
最大为 的导孔。在混凝土中钻出直径为 且深度至少为
38 mm 12
的孔。使用＃ 螺钉和垫圈将支架固定在墙体上，并使用
楔形锚固件将支架固定在地板上。检查螺钉是否至少穿透墙体立柱或
19 mm
墙板 。请参见以下图示和图表。

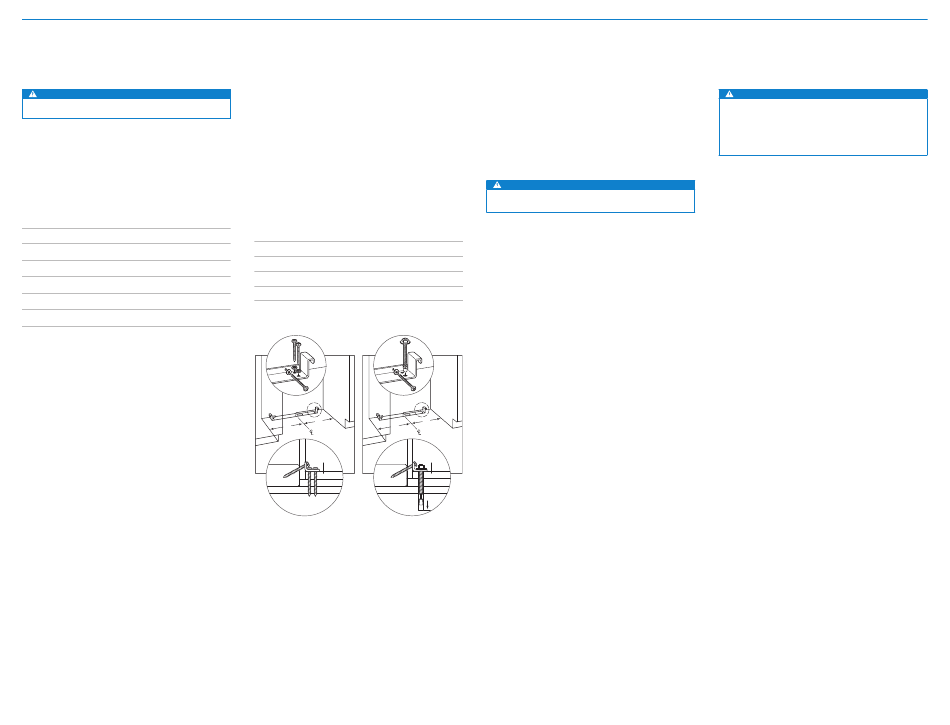

防倾支架放置
457 mm 型号
610 mm
型号
762 mm
型号
914 mm 型号
A A
A
A
最终地板 最终地板
墙板
墙板
副地板 副地板
38 mm
木地板 混凝土地板
最小
木地板 混凝土地板
混凝土楔形锚固件安装
1 10 mm
钻直径为 且深度超过最小埋入深度的孔。清洁孔或钻出
更深的深度以容纳钻屑。
2 齐平于锚杆端组装垫圈和螺母以保护螺纹。将锚杆钉入要紧固的
材料，直至垫圈与表面材料齐平。
3 34
以超过手动紧固位置或 牛顿米的扭矩拧紧螺母
警告
3/8"
确认螺钉可能穿透的区域中无电线或管道。
A
229 mm
305 mm
381 mm
457 mm
注意
安装或使用锚杆时，始终佩戴安全眼镜并使用其他必要的防护
装置或服装。
不建议锚杆用于轻质砌块材料
(如石块或砖块)
混凝土。不建议使用空心钻头钻锚孔。
3 5
- 圈来展开锚杆。
或尚未充分固化的新
subzero.com | 5
