Sub-Zero Designer Serie Installationsanleitung Seite 27

Installation
Panneaux en acier inoxydable
Le modèle extérieur doit être doté de panneaux extérieurs
en acier inoxydable Sub-Zero.
L'épaisseur des panneaux en acier inoxydable est de
19 mm pour les modèles installés à l'intérieur et de
38 mm pour les modèles installés à l'extérieur.
Tous les modèles Designer ont une profondeur de 610
mm. Tenez compte de l'épaisseur du panneau pour
prévoir la profondeur de l'ouverture finie.
Il est normal d'avoir des espacements de 3 mm. Toutefois
l'espacement entre les panneaux en acier inoxydable
extérieurs supérieurs et inférieurs doit être de 6 mm pour
avoir suffisamment de place pour le verrou.
Panneaux sur mesure
Pour les modèles Designer, il faut installer des panneaux
de porte et de tiroirs sur mesure et des poignées de porte.
L'épaisseur du panneau sur mesure peut varier. L'épaisseur
du panneau doit être d'au moins 16 mm, mais elle peut
être augmentée tant que l'on ne dépasse pas le poids
de panneau maximum autorisé tel qu'indiqué dans le
tableau ci-dessous. Tous les modèles Designer ont une
profondeur de 610 mm. Tenez compte de l'épaisseur du
panneau pour prévoir la profondeur de l'ouverture finie.
SPÉCIFICATIONS DES PANNEAUX
POIDS PAR PANNEAU
457 mm Colonnes
610 mm Colonnes
762 mm Colonnes
914 mm Colonnes
POIDS PAR PANNEAU
762 mm Haut (Porte)
914 mm Haut (Porte)
Tiroir
ÉPAISSEUR DE PANNEAU
Tous les panneaux
La dimension de l'embrasure entre les panneaux peut
varier. En principe, elle mesure 3 mm.
MISE EN GARDE
Dans le cas de panneaux d'une épaisseur supérieure
à 25 mm, un arrêt de porte de 90° risque de s'avérer
nécessaire pour éviter d'endommager l'appareil et
les meubles adjacents.
MISE EN GARDE
Plus l'embrasure entre les meubles et l'unité est de
petite taille, plus on risque de se pincer gravement
les doigts lors de la fermeture de porte.
Finissez tous les côtés des panneaux sur mesure. Ils
seront visibles lorsque la porte ou le tiroir sont ouverts.
Nous recommandons l'utilisation de poignées en « D ».
La poignée de porte doit être située près du bord
du panneau, à l'opposé de la charnière, et centrée
verticalement. Les poignées de tiroir doivent être montées
près du bord supérieur de chaque panneau. Des poignées
Pro et tubulaires en acier inoxydable sont disponibles
chez les revendeurs agréés Sub-Zero.
MAX
20 kg
27 kg
34 kg
34 kg
MAX
22 kg
27 kg
7 kg
MIN
16 mm
HAUTEUR DE PANNEAU DE PORTE
La hauteur du panneau de porte sur mesure peut aller
au-delà de la hauteur normale de panneau ; il faut en
revanche respecter la contrainte de poids. Reportez-vous
à l'illustration ci-dessous.
45
mm
UN LAMBREQUIN DÉCORATIF
NE PEUT PAS DÉPASSER
3 mm CE NIVEAU
PANNEAU
DE PORTE
2134 610 mm
mm
JUSQU'A L'ARRIERE
DE L'APPAREIL
CHARNIÈRE

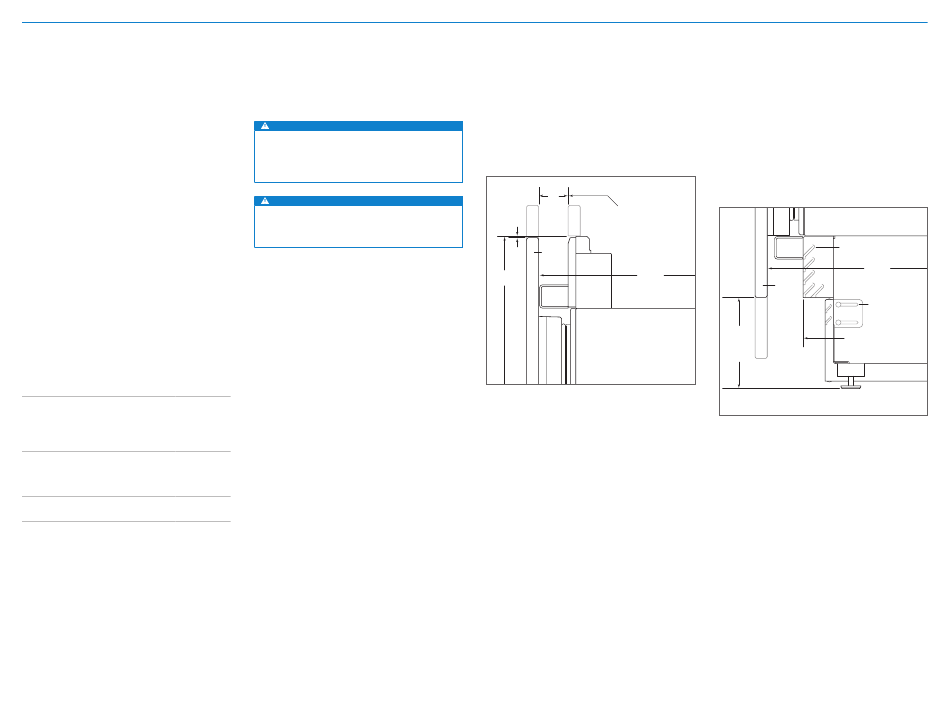

Lambrequin supérieur (vue latérale)
DÉGAGEMENT SOUS L'UNITÉ (NE CONCERNE PAS LES
MODÈLES POUR L'EXTÉRIEUR)
La hauteur du dégagement sous l'unité peut être
supérieure à la normale, à condition que les cotes
maximales indiquées dans l'illustration ci-dessous soient
respectées. Lorsque le socle mesure entre 51 et 98 mm, il
faut se procurer un accessoire pour espace réduit auprès
d'un revendeur agréé Sub-Zero.
REGISTRES
CHARNIÈRE**
DE VENTILATION
610 mm
JUSQU'A L'ARRIERE
DE L'APPAREIL
PANNEAU
DE PORTE
AJUSTEMENT
MAX DE LA
29 mm
PLINTHE -
51 mm
À
UNE GARNITURE DÉCORATIVE
152 mm
DE L'ESPACE ENTRE LE SOL ET
À PARTIR LE BAS DE L'PPAREIL NE PEUT
PAS DÉPASSER CE NIVEAU
DU SOL
*51 mm à 98 mm, exige un accessoire après-vente.
**Modèles à colonnes uniquement.
Espace sous l'unité (vue de côté)
