Dernières finitions
POSE DES MOULURES DE PORTE
Une fois que les panneaux ont été réglés, posez la
moulure décorative latérale sur la porte et les tiroirs. Pour
cela, commencez par le haut et alignez la moulure sur
les brides du support devant et derrière et poussez-les
dans le panneau. Une fois que le haut est fixé, continuez
l'installation en vous déplaçant vers le bas jusqu'à ce que
la moulure soit complètement fixée. Reportez-vous aux

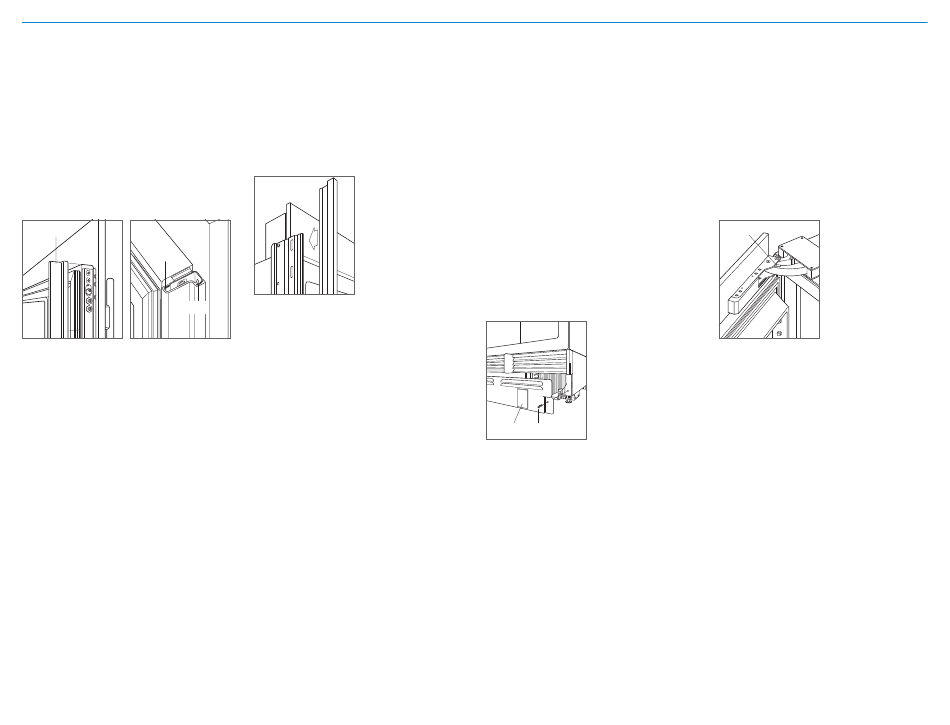

illustrations ci-dessous.
MOULURE
LATÉRALE
BRIDE
AVANT
BRIDE
ARRIÈRE
Moulure latérale de la porte Brides du support.
POSE DES MOULURES LATÉRALES
Posez la moulure décorative sur le côté de la poignée
des appareils hauts et à colonnes. La moulure latérale
s'enclenche sur le support fixé au côté poignée de
l'appareil. Reportez-vous à l'illustration ci-dessous.
Moulure latérale
INSTALLATION DE LA PLINTHE
Placez la plinthe et installez-la à l'aide des deux vis de
fixation. Reportez-vous à l'illustration ci-dessous.
La plinthe doit être amovible pour effectuer des
réparations. Le sol ne doit pas gêner le retrait.
Pour les modèles intérieurs, il est possible de fixer une
plinthe décorative de 152 mm maximum sur la plinthe
installée en usine. Les deux rangées de registres d'aération
peuvent être recouvertes si le panneau de la porte se
trouve à au moins 102 mm du plancher fini. Le modèle
extérieur ne permet pas de fixer une plinthe décorative.
Pour poser une plinthe décorative, retirez la pellicule
en papier des aimants et fixez la plinthe décorative aux
aimants. Les aimants permettront le retrait de la plinthe
décorative, le cas échéant.
Allumez l'unité en effleurant la touche « POWER »
(Marche) sur le panneau de commande.
AIMANT VIS
Installation de la plinthe
ARRÊT DE PORTE À 90°
Un arrêt de porte à 105° est intégré aux charnières des
modèles hauts et à colonnes. Pour limiter l'ouverture de
la porte à 90°, ouvrez la porte à légèrement moins de 90°,
puis, à l'aide d'un tournevis normal, retirez les attaches de
chaque charnière. Sortez les attaches de 90° du sac en
plastique qui contient la fiche technique de l'unité, puis,
insérez ces attaches sur chaque charnière. Reportez-vous
à l'illustration ci-dessous.
ATTACHE
Arrêt de porte à 90°
