Instalación
Finalización

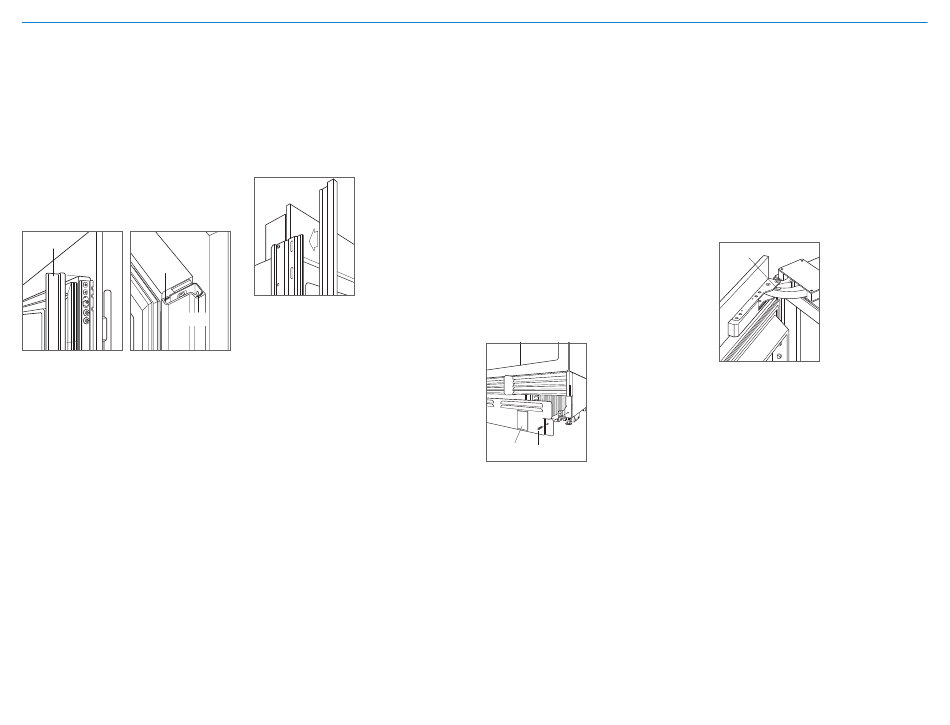

INSTALACIÓN DE LOS BORDES DE LA PUERTA
Después de ajustar los paneles, instale el borde decorativo
en los laterales en las puertas o cajones. Para instalarlo,
empiece en la parte superior y alinee el borde con la
parte superior y trasera del soporte, y colóquelo en
su lugar empujando el borde hacia la parte posterior
del panel. Cuando la parte superior esté asegurada,
continúe la instalación hacia abajo hasta que el borde
restante quede completamente asegurado. Observe las
siguientes ilustraciones.
BORDE
LATERAL
BORDE
FRONTAL
BORDE
TRASERO
Borde de la puerta Bordes del soporte
INSTALACIÓN DEL BORDE LATERAL
Instale la banda decorativa en el borde del lado del tirador
en los modelos altos y de columna. El borde lateral se
coloca sobre el soporte situado en el lado del tirador de
la unidad. Observe la siguiente ilustración.
Borde lateral
INSTALACIÓN DEL ZÓCALO
Coloque el zócalo e instálelo con dos tornillos de
montaje. Observe la siguiente ilustración. El zócalo debe
ser extraíble para permitir sacarlo en caso de avería.
El suelo no puede ser un impedimento para llevar a cabo
esta operación.
Para los modelos instalados en el interior, es posible
añadir un máximo de 152 mm de zócalo decorativo al
zócalo instalado de fábrica. Las dos filas de rejillas de
ventilación pueden cubrirse si el panel de la puerta está
a una distancia mínima de 102 mm del acabado del suelo.
No se puede instalar un zócalo decorativo en el modelo
para exterior.
Para instalar un zócalo decorativo, retire el papel de la
parte posterior de los imanes y una el zócalo decorativo
a los imanes. Esto permite extraer el zócalo decorativo
en caso de que sea necesario.
Encienda la unidad pulsando el botón de encendido en el
panel de mandos.
IMÁN TORNILLO
Instalación del zócalo
TOPE DE PUERTA A 90°
Las bisagras de las puertas de los modelos altos y de
columna incorporan un tope de 105º. Para limitar
la apertura de la puerta a 90º, abra la puerta un
poco menos de 90º y después utilice la hoja de un
destornillador estándar para quitar las sujeciones de
cada bisagra. Saque las sujeciones de 90º que se
encuentran en el interior de la bolsa de plástico que
contiene las instrucciones del producto, y después
inserte las sujeciones de 90º en las bisagras. Observe la
siguiente ilustración.
FIJADOR
Tope de puerta a 90°
