Préparation de l'emplacement
Support antibasculement
AVERTISSEMENT
Les supports antibasculement doivent être installés
pour empêcher l'unité de basculer vers l'avant.
L'arrière du support antibasculement doit être installé
à 610 mm mesuré depuis le devant de l'appareil (sans
panneau). Utilisez tous les accessoires de fixation pour les
supports antibasculement conformément aux directives
pour les planchers en bois ou les sols en béton.
REMARQUE IMPORTANTE : Dans le cas de planchers en
bois ou en béton, si les vis n° 12 ne rencontrent pas de
montant mural ni de plaque murale, utilisez les vis n° 8 et
les rondelles n° 12 avec les pièces d'ancrage mural.
REMARQUE IMPORTANTE : Dans le cas de certaines
installations, le plancher brut ou le revêtement de sol
nécessite que les vis utilisées pour fixer les supports
antibasculement au mur arrière soient posées en angle.
MATÉRIEL POUR LE SYSTÈME ANTIBASCULEMENT
1 Support antibasculement
12 Vis à tête cylindrique bombée n° 12 x 64 mm
4 Cales d'ancrage 9,5 mm – 16 x 95 mm
(3/8po)
12 Rondelles plates n° 12
4 Vis à tête bombée n° 8-18 x 32 mm
4 Pièces d'ancrage mural en Nylon Zip-it ®
SUR UN PLANCHER EN BOIS
Une fois les supports antibasculement placés
correctement dans l'ouverture, percez des avant-trous
de 5 mm de diamètre maximum dans les poteaux muraux
ou dans la plaque murale. Utilisez les rondelles plates et
des vis n° 12 pour fixer les supports. Assurez-vous que les
vis pénètrent dans le plancher ainsi que dans les poteaux
muraux ou la plaque murale sur une profondeur minimale
de 19 mm. Reportez-vous à l'illustration et au tableau
ci-dessous.
SUR UN SOL EN BÉTON
Une fois les supports antibasculement placés
correctement dans l'ouverture, percez des avant-trous
de 5 mm de diamètre maximum dans les poteaux muraux
ou dans la plaque murale. Percez des trous de 10 mm
de diamètre et au moins 38 mm de profondeur dans le
béton. Utilisez les vis et les rondelles n° 12 pour fixer les
supports au mur ; utilisez les ancrages à cale 9,5 mm
pour fixer les supports au sol. Assurez-vous que
(3/8 po)
les vis pénètrent dans les montants Le muraux ou la
plaque murale sur une profondeur minimale de 19 mm.
Reportez-vous à l'illustration et au tableau ci-dessous.

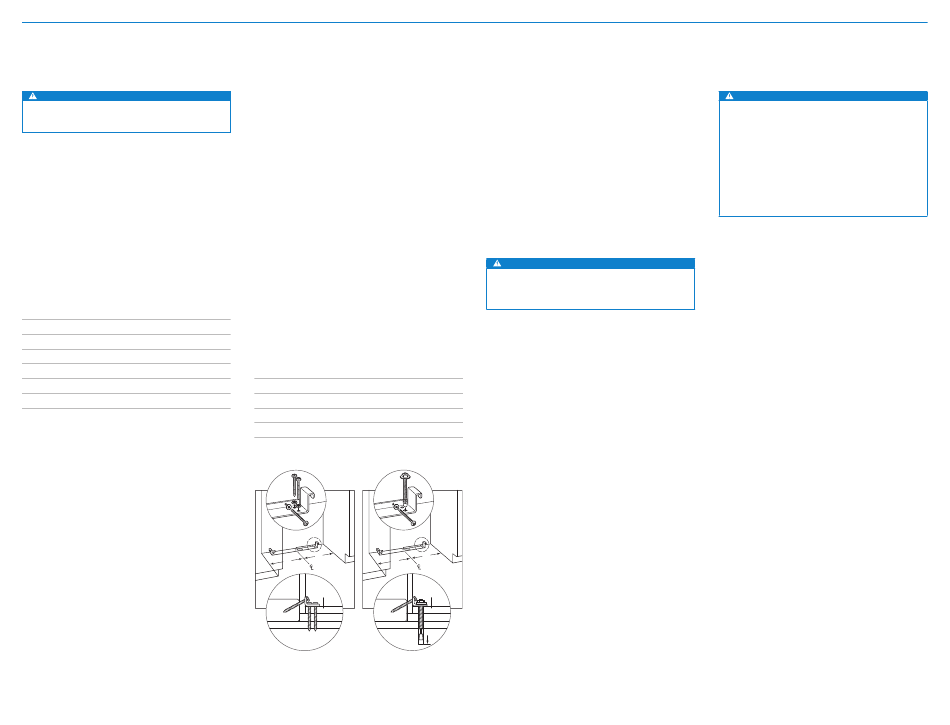

POSE DU SUPPORT ANTIBASCULEMENT
Modèle de 457 mm
Modèle de 610 mm
Modèle de 762 mm
Modèle de 914 mm
A A
A A
PLANCHER
PLANCHER
FINI FINI
PLAQUE MURALE PLAQUE MURALE
PLANCHER BRUT PLANCHER BRUT
38 mm
SOL EN
PLANCHER
min.
BÉTON
EN BOIS
Plancher en bois Sol en béton
INSTALLATION D'ANCRAGES À CALE POUR SOLS
EN BÉTON
1 Percez un trou de 10 mm de diamètre à une
profondeur excédant l'enfouissement minimum.
Nettoyez le trou ou continuez à percer afin d'enfoncer
les mèches fines.
2 Afin de protéger les filets, assemblez la rondelle et
l'écrou à fleur de l'extrémité de la pièce d'ancrage.
Enfoncez l'ancrage dans le matériau à fixer jusqu'à ce
que la rondelle affleure le matériau de surface.
3 Écartez la pièce d'ancrage en serrant l'écrou de 3 à
5 tours après la position de serrage manuel ou à un
couple de 34 N.m.
AVERTISSEMENT
Assurez-vous que les vis ne vont pas rencontrer de
fils électriques ni de conduites de plomberie qu'elles
pourraient percer.
A
229 mm
305 mm
381 mm
457 mm
MISE EN GARDE
Mettez toujours des lunettes de sécurité et utilisez
tout équipement ou vêtement de protection
requis lorsque vous réalisez une pose ou un
travail d'ancrage.
L'utilisation des ancrages n'est pas recommandée
avec les matériaux de maçonnerie légers comme
les blocs en béton ou les briques, ni dans le béton
nouvellement coulé qui n'a pas eu le temps de durcir.
De plus, l'utilisation de forets-aléseurs n'est pas
recommandée pour percer les trous d'ancrage.
