SICHERUNGEN WECHSELN
Vorgangsweise beim Wechseln der Multimeter-Sicherungen:
1. Prüfdrähte von den externen Geräten und dann vom Multimeter abnehmen, Multimeter mit dem Drehschalter abschalten.
2. Akkufachdeckel abnehmen.
3. 3 Schrauben unten im Gehäuse lösen, die untere Gehäusehälfte nach oben ziehen und herausnehmen.
4. Die Leiterplatte wie in der Abbildung anheben.
5. Die fehlerhafte Sicherung herausnehmen; dazu ein Sicherungsende vorsichtig aushebeln und aus dem Sicherungsträger
schieben.
6. Eine neue Sicherung einlegen (gleicher Größe und Leistung). Die neue Sicherung muss korrekt im Sicherungsträger
zentriert sein.
7. Der Drehschalter an der oberen Gehäusehälfte und der Schalter der Leiterplatte müssen weiterhin auf OFF stehen.
8. Dann bauen Sie die Leiterplatte und die untere Gehäusehälfte wieder ein.
9. Leistung, Position und Größe der Sicherungen entnehmen Sie bitte der Tabelle:
Stellung
Sicherung 1
Sicherung 2
SICHERUNG 2
Best. Nr.
P01297094
P01297092

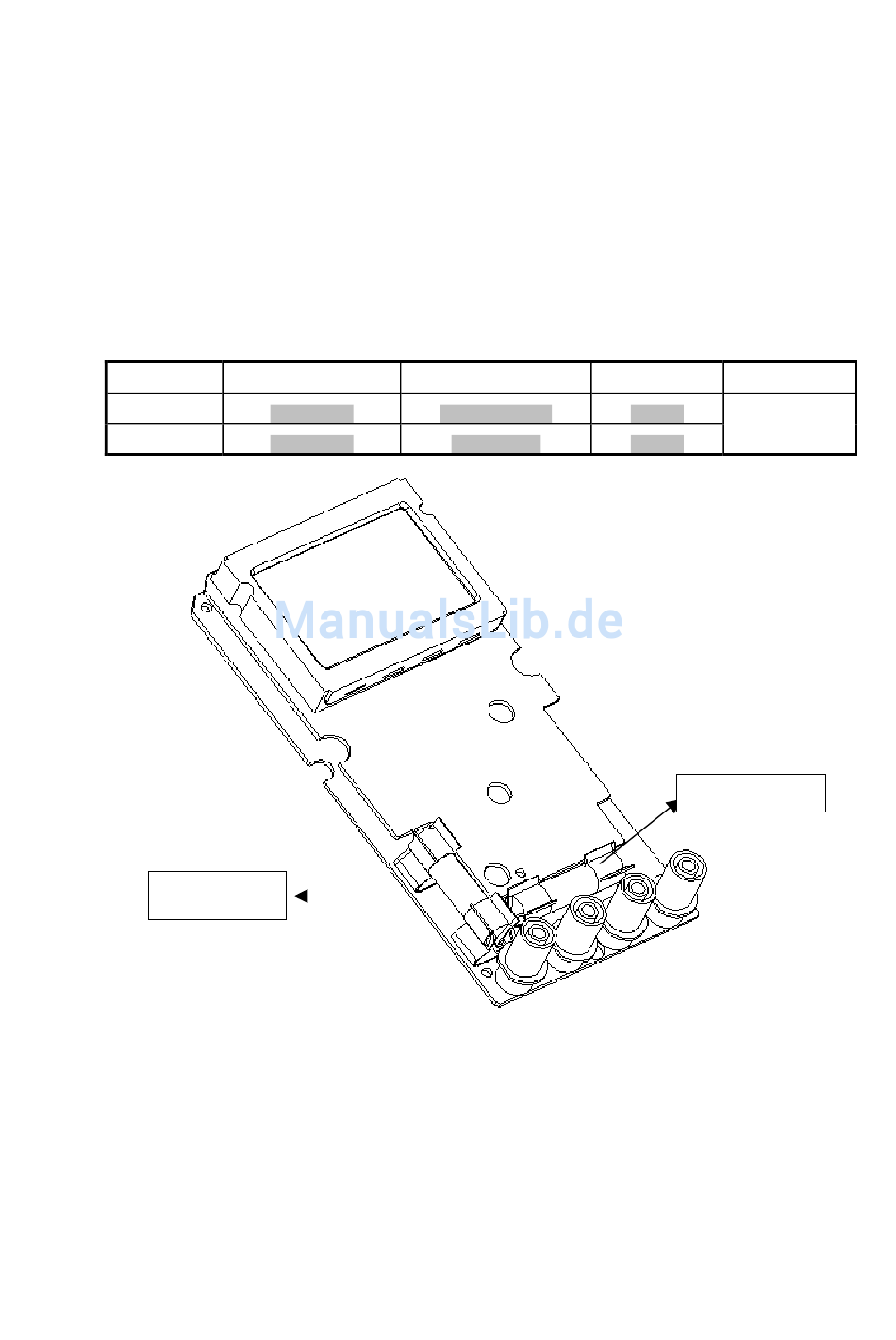

Abb. 58 – Sicherungen wechseln
Leistung
440 mA/1000 V
11 A/1000 V
Größe
Type
10 x 38
Sicherung
HPC 30 kA
10 x 38
SICHERUNG 1
81
