KONDUKTANZMESSUNG
Konduktanz ist der Kehrwert des elektrischen Widerstandes. Hohe Konduktanzwerte entsprechen niedrigen
Widerstandswerten. Konduktanz wird in Siemens (S) angegeben. Der Bereich 50 nS misst die Konduktanz in Nano-Siemens
(1nS=0,000000001 Siemens). Ein niedriger Konduktanzwert entspricht einem sehr hohen Widerstand, daher kann man mit
dem nS Bereich den Widerstand von Komponenten bis zu 100 G
(1nS=1000, M =1 G ) ganz einfach berechnen und
bestimmen.
1. Stellen Sie den Drehschalter auf die Position „ ".
2. Den roten und den schwarzen Prüfdraht an die Eingangsbuchsen „ " und „COM" anschließen.
3. Zur Auswahl der Konduktanzmessung die SHIFT-Taste kurz drücken.
4. Den Widerstand mit der Sonde berühren und den Anzeigewert ablesen.
5. Hochwiderständige Leswerte sind rauschanfällig. Verwenden Sie den Mittelwert, um Ablesewerte mit Rausch zu glätten.
Bitte lesen Sie unter „Dynamisches Speichern" nach.

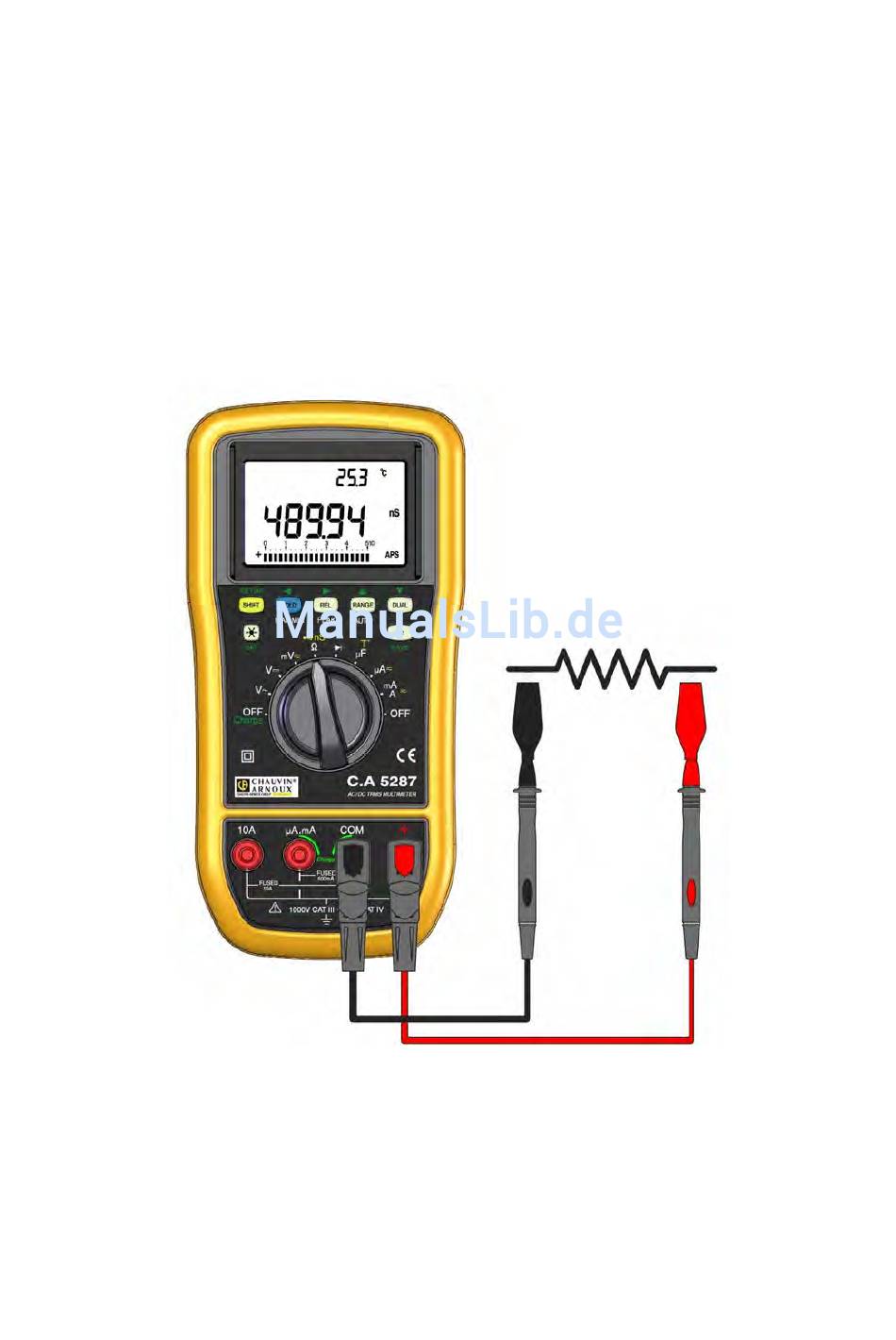

Abb. 46 – Konduktanzmessung
57
