DEZIBEL-ANZEIGE
Die dBm Funktion berechnet die Leistung zu einem Bezugswiderstand (1 Milliwatt). Sie kann als Dezibel-Umrechnung
für Vdc, Vac und Vdc+Vac Messungen verwendet werden. Der Spannungsmesswert wird nach folgender Formel in dBm
umgerechnet:
2/
dBm = 10x log
[1000 x (Messwert)
Bezugsimpedanz]
10
Bei AC-Spannungsmessung SHIFT Taste kurz drücken; auf der Hauptanzeige erscheint dBm. Der Bargraph gibt die
AC-Spannung an. Die dBm Anzeige kann auch mit der DUAL Taste gewählt werden. In diesem Fall erscheint der
AC-Spannungsmesswert auf der Sekundäranzeige. Der Bezugswiderstand wird im Konfigurationsmodus zwischen 1~9999 Ω
eingestellt. Werkseinstellung des Bezugswiderstands: 600Ω.Siehe folgende Abbildung:

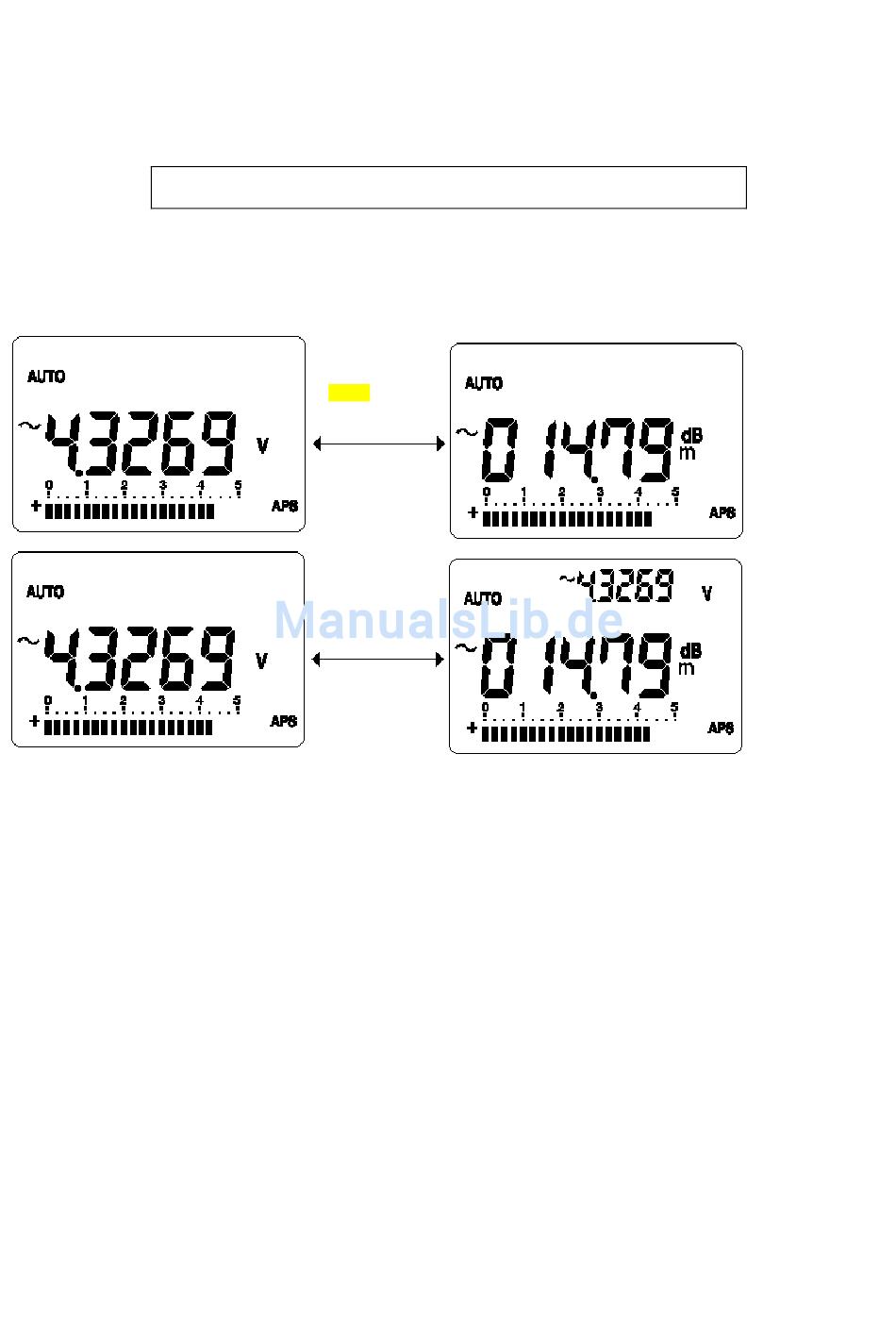

SHIFT drücken
DUAL drücken
Abb.30 – dBm Anzeige
37
