In den anderen Bereichen erklingt der Signalton, wenn der Widerstand niedriger als der jeweilige typische Wert in folgender
Tabelle ist.
1. Stellen Sie den Drehschalter auf die Position „
2. Den roten und den schwarzen Prüfdraht an die Eingangsbuchsen „+" und „COM" anschließen
3. Den Widerstand (oder Shunt) mit der Sonde berühren und den Anzeigewert ablesen.
4. Kurz auf Gelb drücken, um die akustische Durchgangsprüfung zu wählen.
Tabelle 6 – Signaltöne bei der Durchgangsprüfung
Messbereich
500,00 Ω
5,0000 kΩ
50,000 kΩ
500,00 kΩ
5,0000 MΩ
50,000 MΩ
".

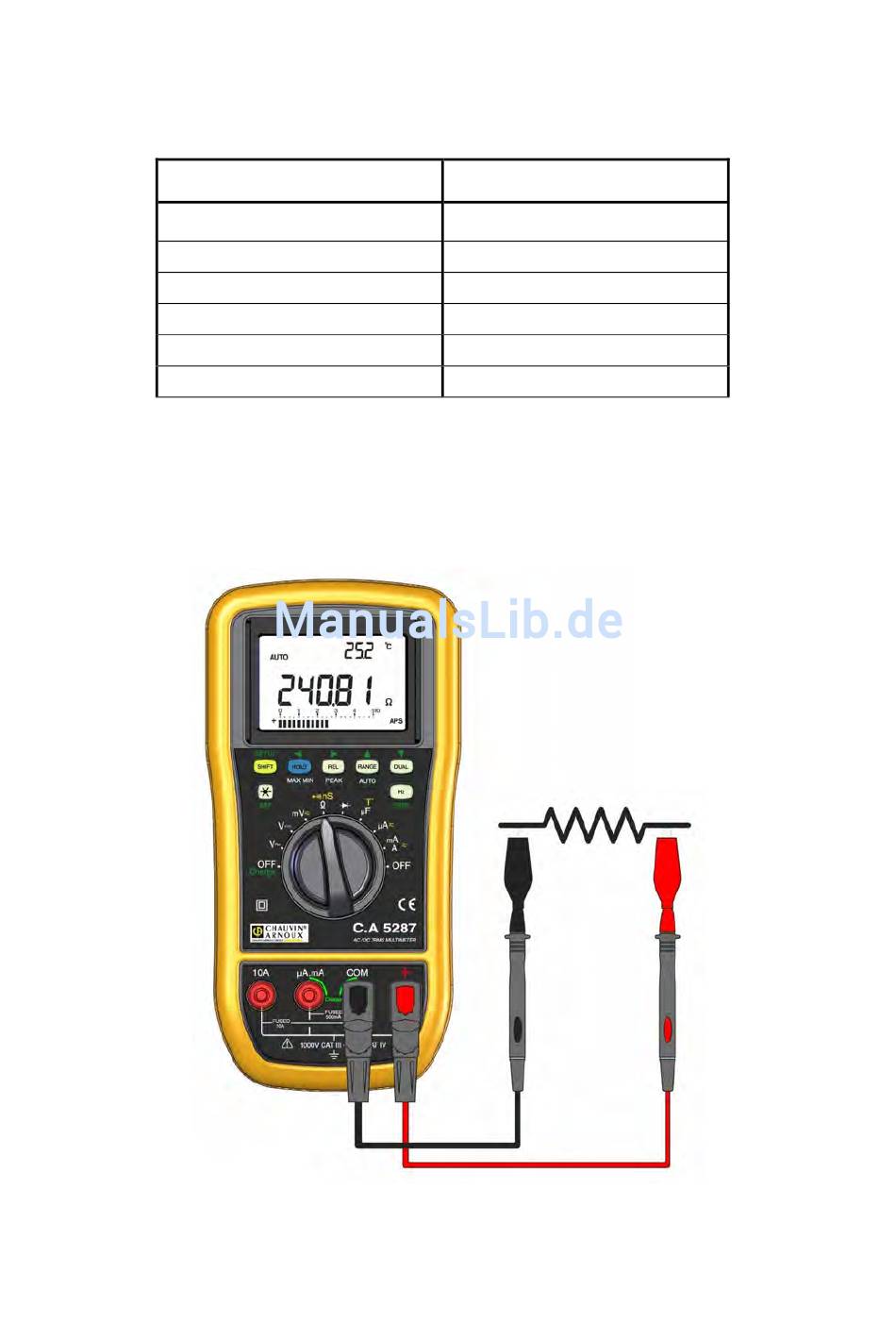

Abb. 45 – Durchgangsprüfung
Signalton bei
< 10 Ω
< 100 Ω
< 1 kΩ
< 10 kΩ
< 100 kΩ
< 1 MΩ
56
