Das Gerät bietet die Möglichkeit einer zweiseitigen Kommunikation (Full-Duplex). Mit dieser Funktion lassen sich Daten ganz
einfach speichern und aufbewahren.
Protokoll mit SCPI Steuerungen (Standard Commands for Programmable Instruments). Hohe Anwenderfreundlichkeit durch
nicht
Zubehöroptionen: optisches USB-RS232 Kabel für die Verbindung zwischen Gerät und PC, und CD-ROM für PC
Anwendungssoftware sowie die einzelnen SCPI-Steuerungen.
Vorgangsweise für Kommunikation mit einem PC:
1.
Die Kommunikationsparameter für das Messgerät und den PC konfigurieren. Werkseinstellung Multimeter (9600, n, 8, 1).
2.
Nachprüfen, ob USB- und RS-232 Treiber auf Ihrem Computer installiert sind.
3.
Optische Kabelseite an den Kommunikationsanschluss des Multimeters anschließen (Text oben). Siehe Abbildung
unten.
4.
Das USB-Kabelende an den USB-Anschluss des PCs anschließen. Siehe Abbildung unten.
FERNKOMMUNIKATION (OPTION)
hexadezimale
Zum USB-Anschluss des PCs

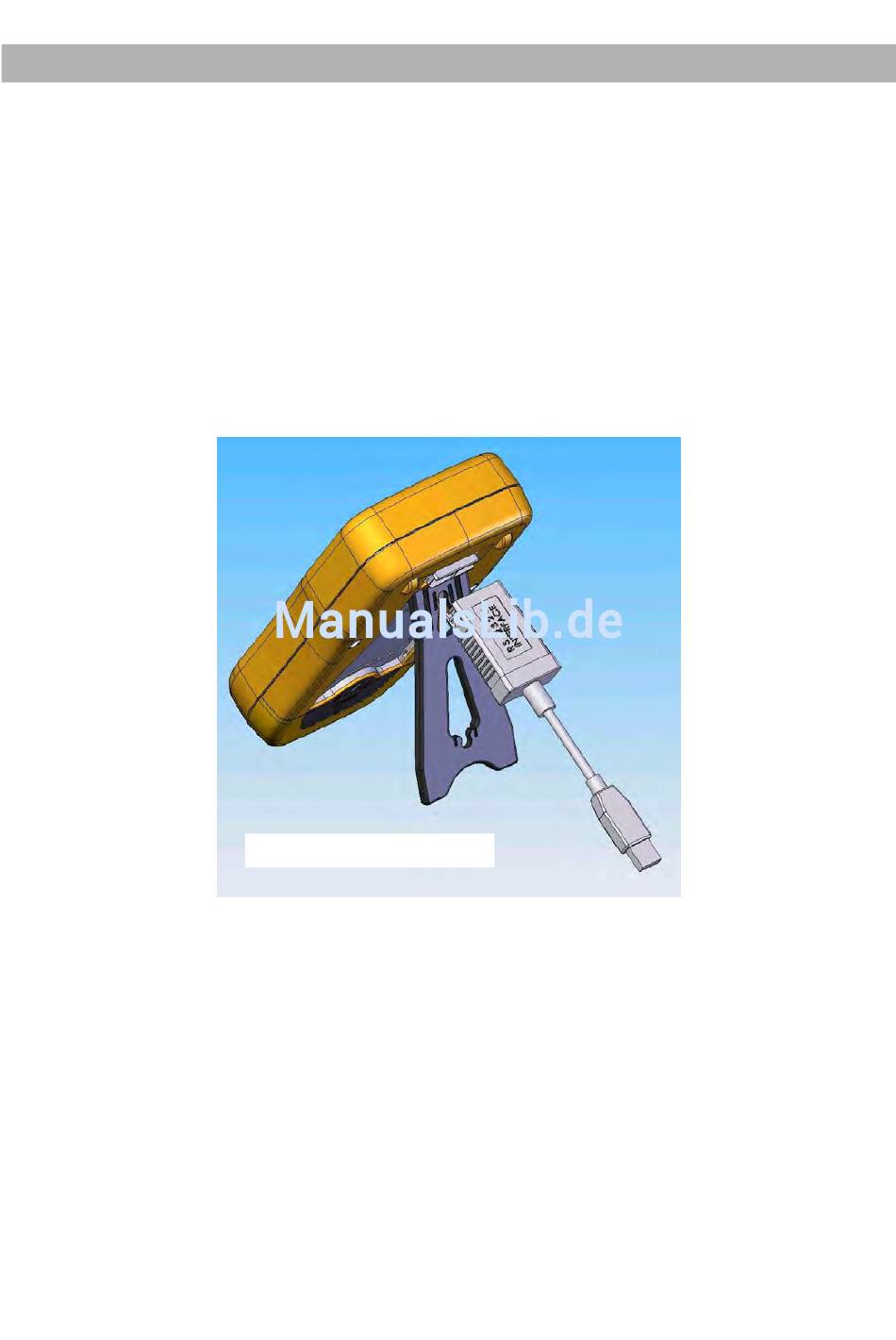

Abb.33 – Anschluss Kommunikationskabel
ASCII
Werte.
40
