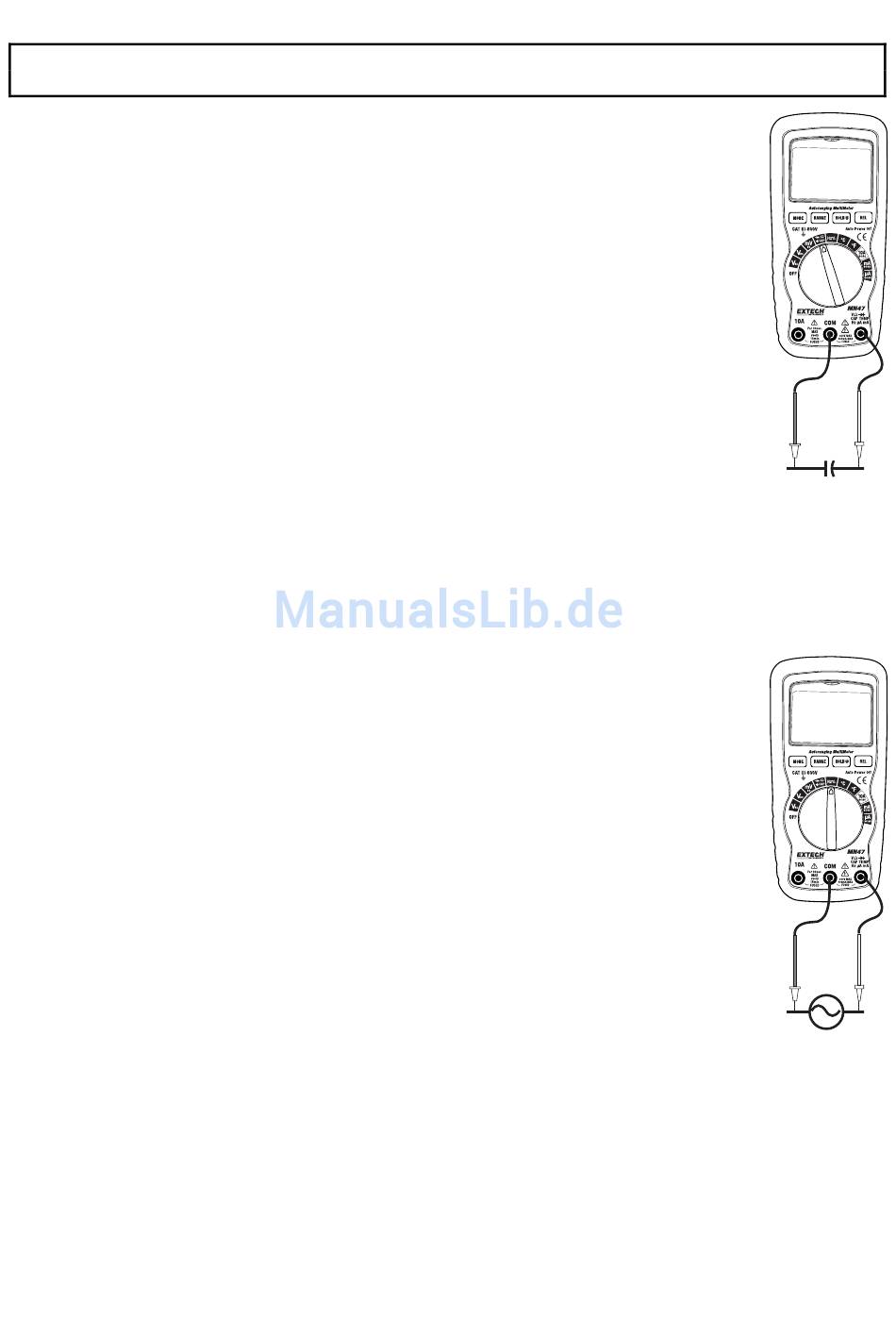

KAPAZITÄTSMESSUNG
WARNHINWEIS: Um einen Stromschlag zu vermeiden, entladen Sie den Kondensator vor Beginn
der Messung.
1. Drehen Sie den Funktionsschalter auf CAP.
2. Betätigen Sie die MODE Taste um die Kapazität (auf dem Bildschirm wird nF
und ein niedriger Wert angezeigt) einzustellen.
3. Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die negative
COM Buchse an.
Schließen Sie den roten Prüfspitzen-Bananenstecker an die positive CAP
Buchse an.
4. Legen Sie die schwarze Prüfspitze an ein Ende des Schaltkreises an.
Legen Sie die rote Prüfspitze an das andere Ende des Schaltkreises an.
5. Lesen Sie den Kapazitätsmesswert vom Bildschirm ab.
Hinweis: Bei hohen Kapazitäten kann es mehrere Sekunden dauern, bis sich der
endgültige Messwert stabilisiert hat
FREQUENZMESSUNG
1. Drehen Sie den Funktionsschalter auf Hz%.
2. Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die negative
COM Buchse an.
Schließen Sie den roten Prüfspitzen-Bananenstecker an die positive HZ
Buchse an.
3. Legen Sie die schwarze Prüfspitze an ein Ende des Schaltkreises an.
Legen Sie die rote Prüfspitze an das andere Ende des Schaltkreises an.
4. Lesen Sie den Frequenzmesswert vom Bildschirm ab.
9
MN47-EU-GE-V3.0- 12/11
