Asennusohjeet henkilöstö

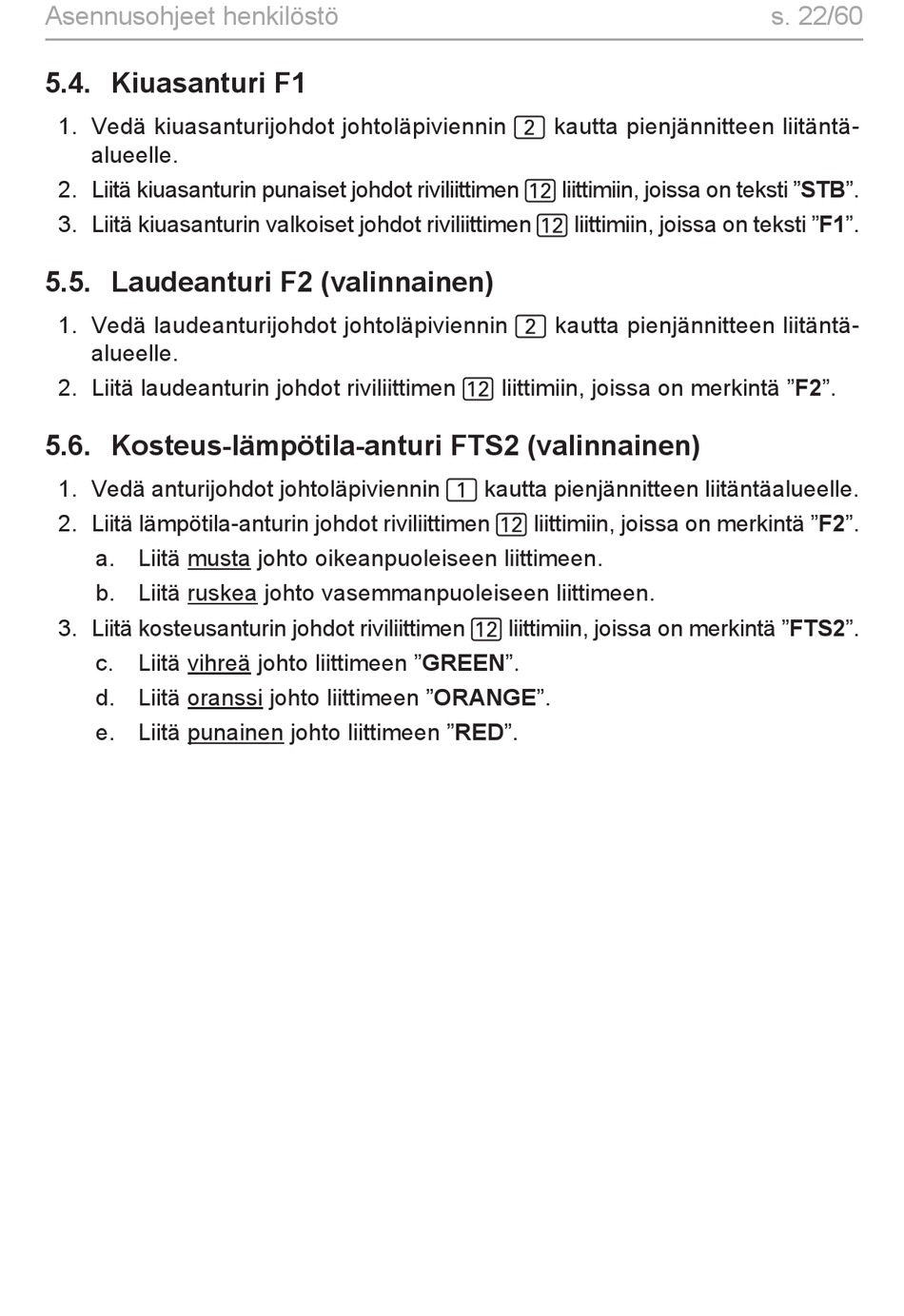

5.4. Kiuasanturi F1

1. Vedä kiuasanturijohdot johtoläpiviennin 2 kautta pienjännitteen liitäntä-
alueelle.
2. Liitä kiuasanturin punaiset johdot riviliittimen c liittimiin, joissa on teksti "STB".
3. Liitä kiuasanturin valkoiset johdot riviliittimen c liittimiin, joissa on teksti "F1".

5.5. Laudeanturi F2 (valinnainen)

1. Vedä laudeanturijohdot johtoläpiviennin 2 kautta pienjännitteen liitäntä-
alueelle.
2. Liitä laudeanturin johdot riviliittimen c liittimiin, joissa on merkintä "F2".
5.6. Kosteus-lämpötila-anturi FTS2 (valinnainen)
1. Vedä anturijohdot johtoläpiviennin 1 kautta pienjännitteen liitäntäalueelle.
2. Liitä lämpötila-anturin johdot riviliittimen c liittimiin, joissa on merkintä "F2".
a. Liitä musta johto oikeanpuoleiseen liittimeen.
b. Liitä ruskea johto vasemmanpuoleiseen liittimeen.
3. Liitä kosteusanturin johdot riviliittimen c liittimiin, joissa on merkintä "FTS2".
c. Liitä vihreä johto liittimeen "GREEN".
d. Liitä oranssi johto liittimeen "ORANGE".
e. Liitä punainen johto liittimeen "RED".
s. 22/60
