Elektrischen Anschluss trennen.
+
Schutzabdeckung 1 demontieren.
+
Adapter Ober- und Unterteil auseinander
ziehen.
+
Gesenkpaar mit dazugehöriger Schutz-
abdeckung auswählen.
+
Gesenkentriegelungen 2 nach unten bzw.
oben drücken.
+
Untere und obere Gesenkhälfte in den
jeweiligen Gesenkadapter schieben.
HINWEIS
+
Richtige
Gesenkhälften kontrollieren. Die Größen
der Profile müssen zueinander passen!
+
Adapter Ober- und Unterteil wieder
zusammen schieben.
+
Schutzabdeckung 1 montieren.
6.4 Montage/Demontage der Adapter (Beispiel U-DIE-ADAPTER) in die
Maschine
GEFAHR
+
Vor Beginn von Wartungs-, Demontage/Montage- und Instandhaltungsarbeiten muss die
Maschine sicher vom Stromnetz getrennt werden. Beim Berühren von stromführenden
Teilen besteht Lebensgefahr!
BDA AT-65 – 01/16
Position der einzelnen
Seite/Page/Página 19 / 115
412-94313 Rev. A
1
2
1
ECOC: EGC0 ; LOC: AI

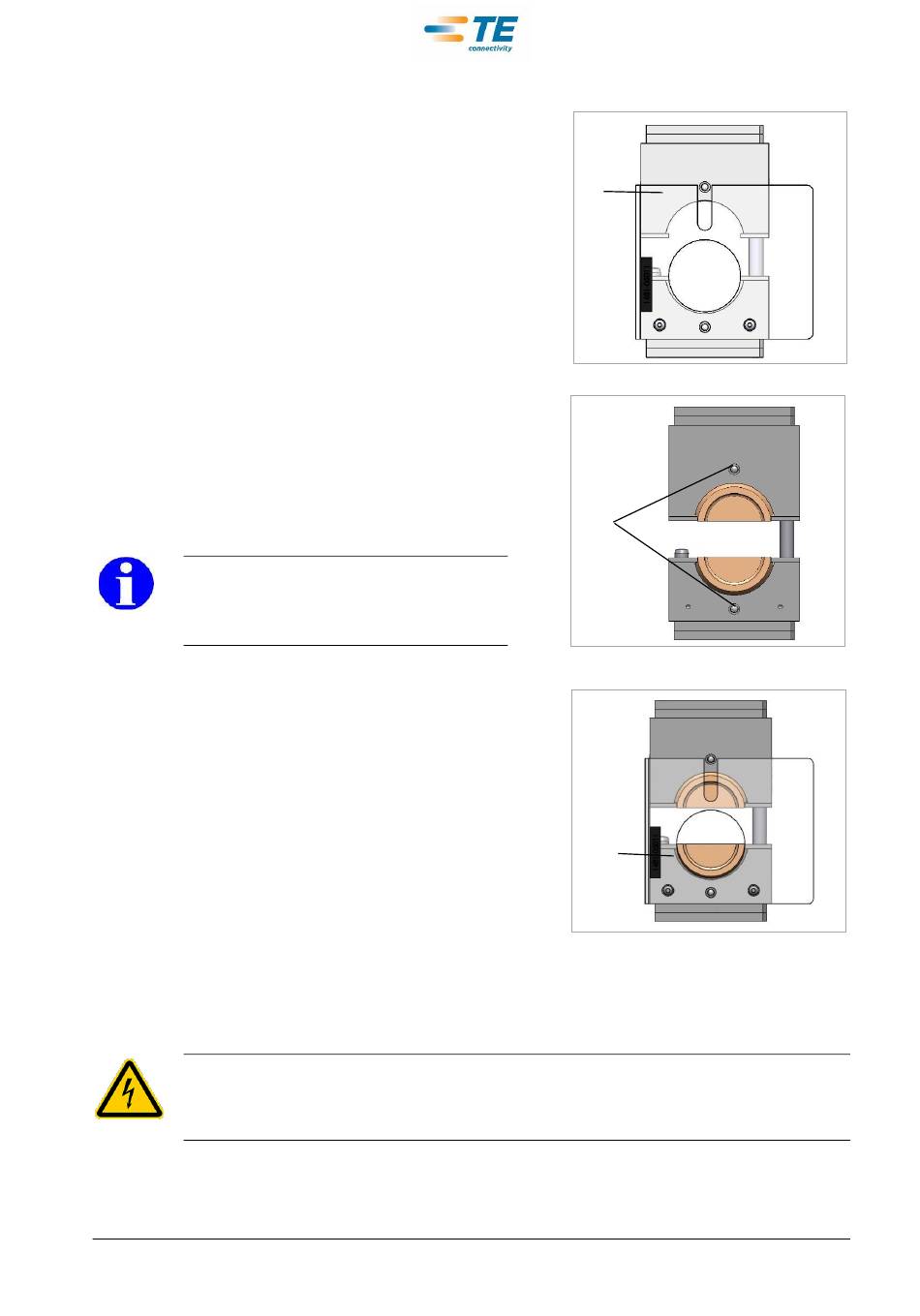

Abb. 6.4
