1-528050-1
Einrichten
6.1
Verfügbare Adapter
HINWEIS
+
Gesenke gehören nicht zum Lieferumfang. Sie können gesondert bestellt werden.
U-Die Adapter
inkl. Schutzabdeckung für AT-65
TE P/N 3-528051-3
Durchlass für Terminals bis Ø 40 mm
verwendbar.
Alle Terminals, die nicht durch diese Öffnung
passen, benötigen eine Schutzabdeckung
auf Anfrage.
EHC 10 Die Adapter
inkl. Schutzabdeckung für AT-65
TE P/N 3-528051-4
Durchlass für Terminals bis Ø 40 mm
verwendbar.
Alle Terminals, die nicht durch diese Öffnung
passen, benötigen eine Schutzabdeckung
auf Anfrage.

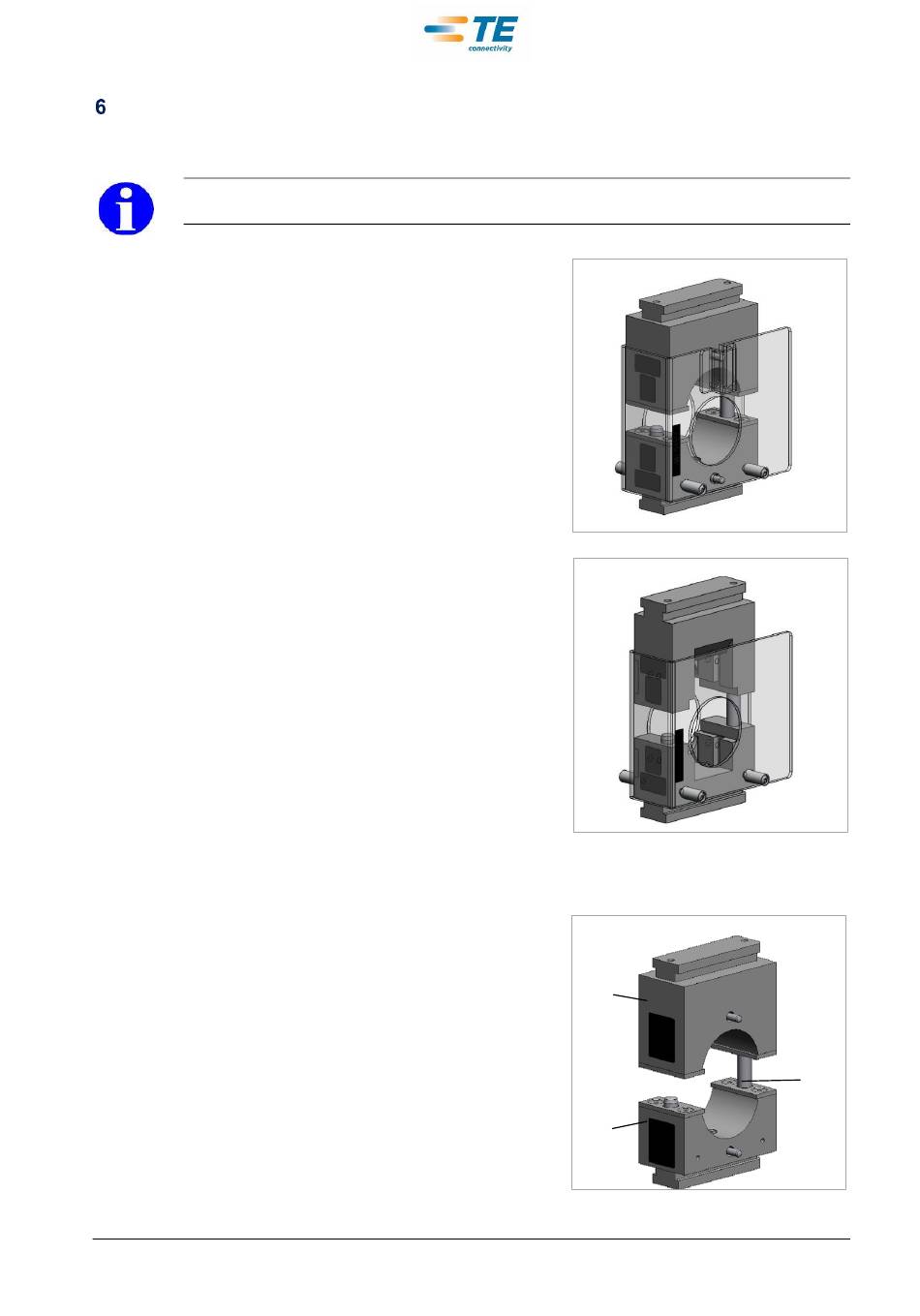

6.2
Montage der Adapter (Beispiel U-DIE-ADAPTER)
Der Gesenk-Adapter oben 1 wird über die
Führungsbolzen 3 auf den Gesenk-Adapter
unten 2 zentriert aufgeschoben.
Achten Sie darauf, dass Sie das Ober- und
Unterteil des Adapters richtig montiert haben.
Auf der Frontseite sind Etiketten angebracht,
an denen Sie sich orientieren können.
BDA AT-65 – 01/16
Seite/Page/Página 17 / 115
412-94313 Rev. A
1
2
ECOC: EGC0 ; LOC: AI
Abb. 6.1
Abb. 6.2
3
Abb. 6.3
