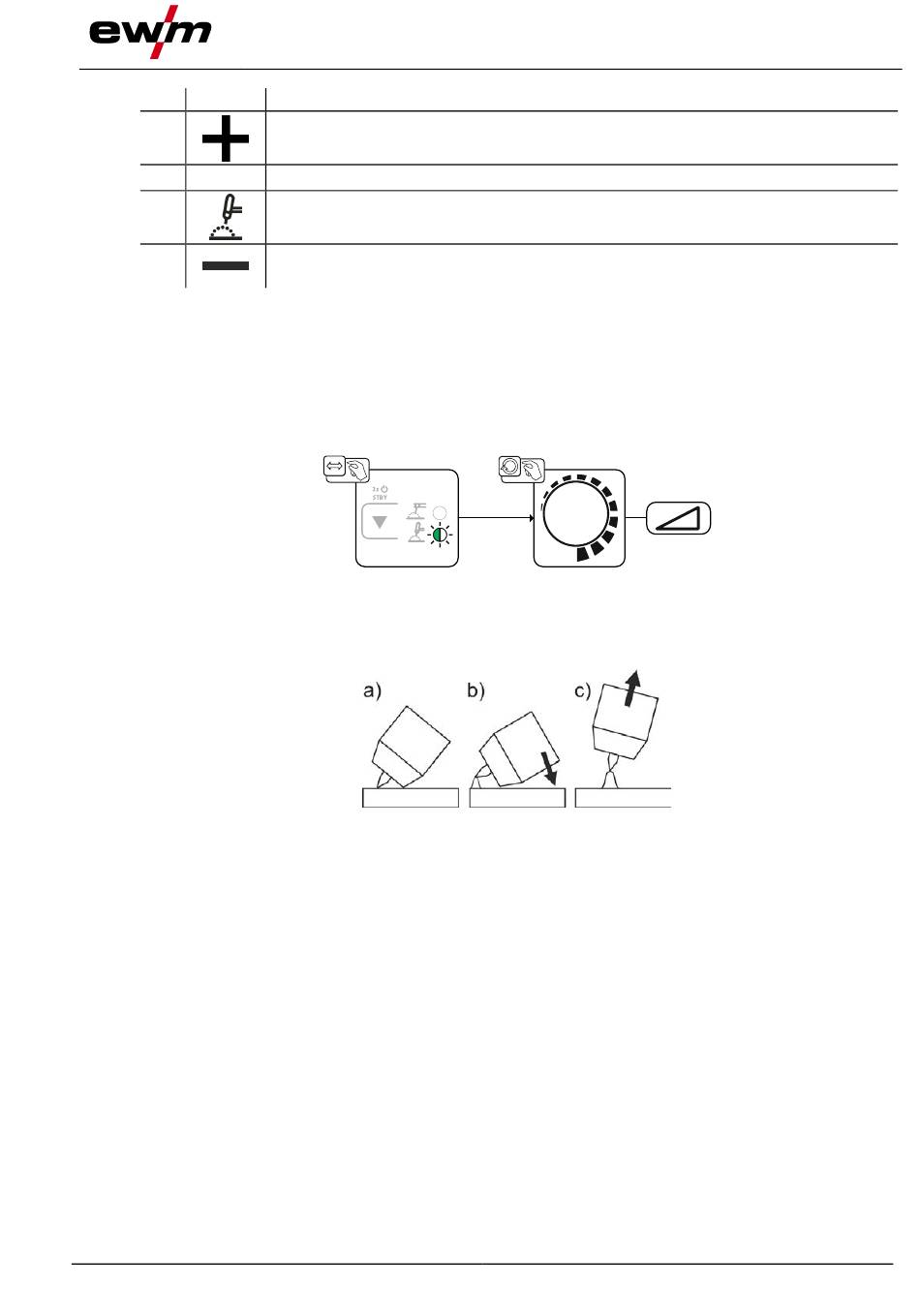

Pos. Symbol
2
3
4
5
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
•
Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
5.3.3
Schweißaufgabenanwahl
5.3.4
Lichtbogenzündung
5.3.4.1
Liftarc
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Lift-
arc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen (Lichtbogen zündet, Strom steigt auf eingestellten Hauptstrom an).
c) Brenner abheben und in Normallage schwenken.
Schweißvorgang beenden: Brenner vom Werkstück entfernen, bis der Lichtbogen abreißt.
099-002057-EW500
15.02.2022
Beschreibung
0
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Ausgangsseite Druckminderer
Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Abbildung 5-16
Abbildung 5-17
Aufbau und Funktion
WIG-Schweißen
27
