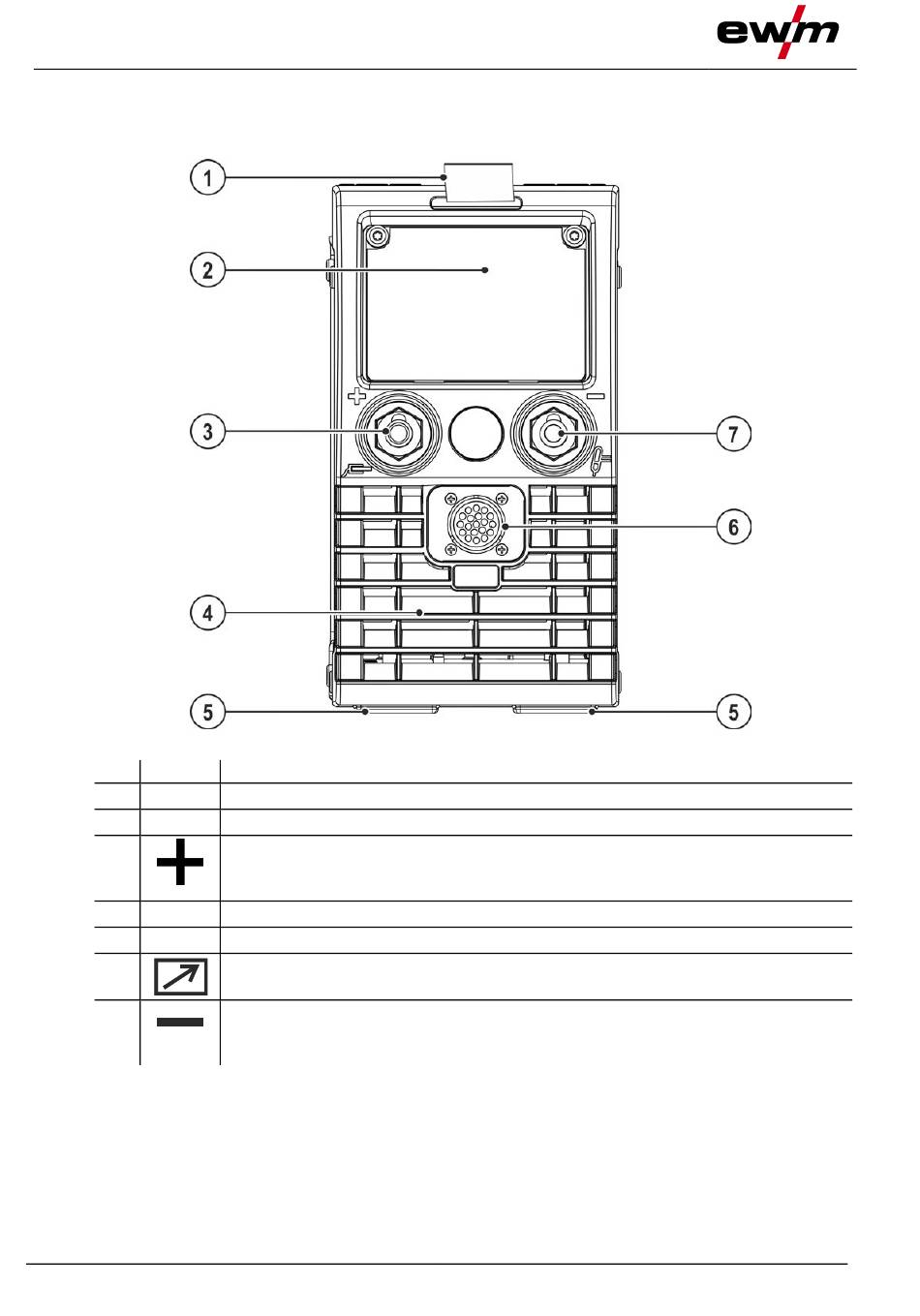

Gerätebeschreibung - Schnellübersicht
Vorderansicht
4
Gerätebeschreibung - Schnellübersicht
4.1
Vorderansicht
Pos. Symbol
1
2
3
4
5
6
7
14
Beschreibung
0
Transportgurt > siehe Kapitel 5.1.4.1
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse Schweißstrom „+"
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
•
WIG: Anschluss Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
•
WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Abbildung 4-1
099-002057-EW500
15.02.2022
