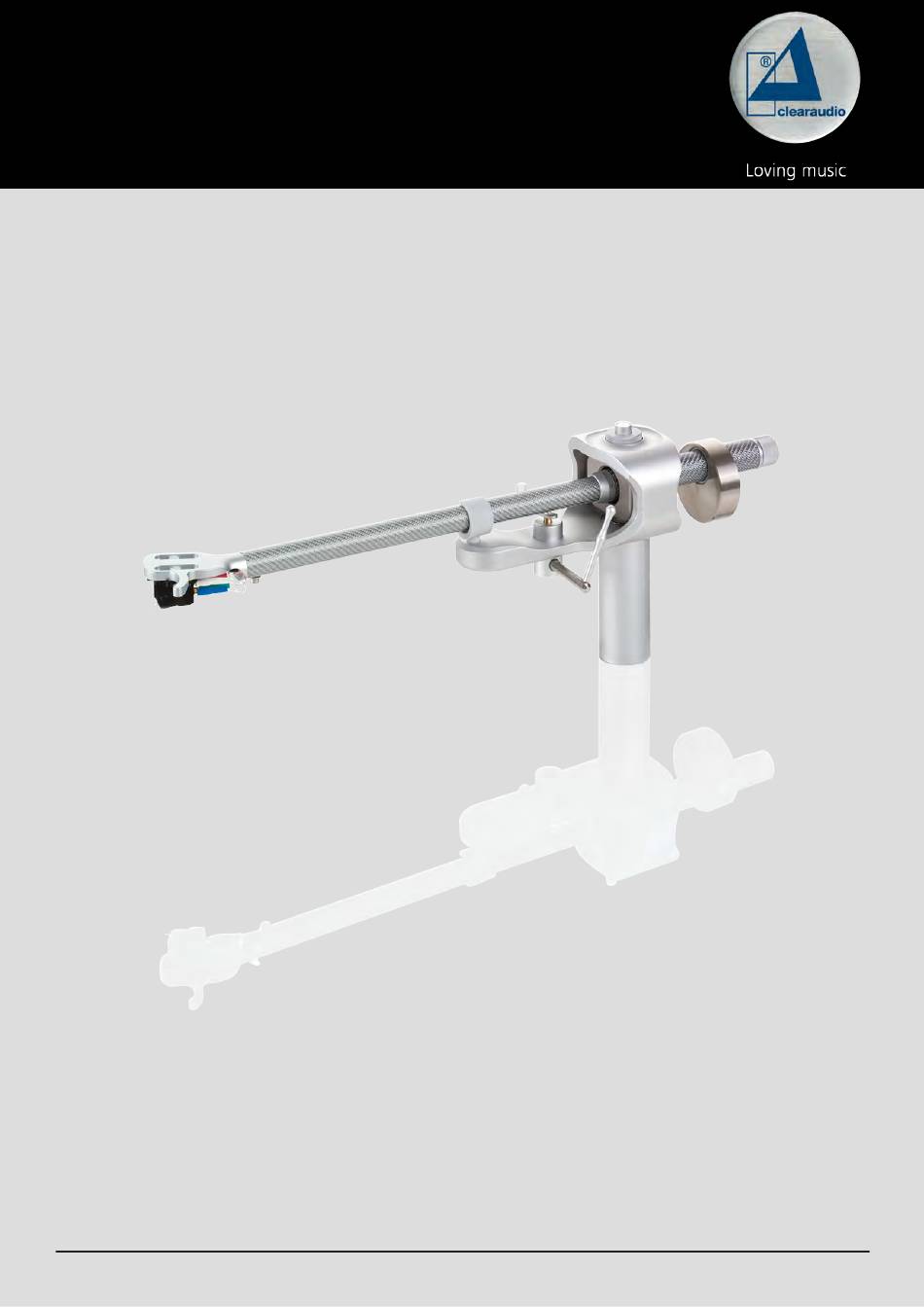

- Seite 1 Magnify User manual Bedienungsanleitung Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2022-04 Made in Germany...
- Seite 2 Magnify tonearm is manufactured with the highest degree of tolerance and quality. This innovative radial tonearm features the from Clearaudio developed unique ball bearing magnet hybrid technology. This enhances a high quality sound reproduction and in addition many options of fine adjustments like vertical tracking force (VTF), vertical tracking adjustment (VTA optional) and the azimuth.
-
Seite 3: Safety Instructions
When repackaging the tonearm, please follow in reverse the steps indicated in this manual for installation and setup. 3. Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will inform you about your nearest service location. -
Seite 4: Inhaltsverzeichnis
1. List of components ............5 2. Mounting the tonearmbase 2.1 on the Clearaudio Performance DC / Ovation turntable: ....... 6 2.2 on a Clearaudio Innovation series turntable ..........7 2.3 Mounting the clamping ring on a other manufacturer’s turntable ....8 2.4 Mounting the VTA-Lifter on a other manufacturer‘s turntable ...... -
Seite 5: List Of Components
Please retain the original packaging for any future potential transportation and shipping. Magnify Please see the list below to check the contents of your Clearaudio tonearm. Pic. 1: List of components... -
Seite 6: Mounting The Tonearmbase
User manual / Bedienungsanleitung 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable Please check that the correct tonearm base is mounted on your turntable (Pic. 2). Magnify Please note that you will need an different tonearm base, if you want to mount the tonearm in combination with the VTA-Lifter (Pic. -
Seite 7: On A Clearaudio Innovation Series Turntable
User manual / Bedienungsanleitung 2.2 Mounting the tonearm base on a Clearaudio Innovation series turntable If the tonearm base is already pre-assembled, it is in a position which is optimized for the packaging. The position of the tonearm base will be correct during the adjustment of the tonearm. -
Seite 8: Mounting The Clamping Ring On A Other Manufacturer's Turntable
Now you can mount the clamping base on the clean and dry surface of the turntable chassis. Please note that this image is not true to scale. Pic. 7: Drilling template for mounting the tonearm base on a other manufacturers‘ turntable Page / Seite 8 © clearaudio electronic GmbH, 2022-04... -
Seite 9: Mounting The Vta-Lifter On A Other Manufacturer's Turntable
User manual / Bedienungsanleitung 2.4 Mounting the VTA-Lifter on a other manufacturers’ turntables In order to mount the VTA-Lifter on the turntable chassis, please first drill the holes into the turntable chassis. To ensure the correct position of the holes, please use the measurements given in the drawing template below (Pic. -
Seite 10: Mounting The Magnify Tonearm Without Vta-Lifter
4. Adjustment of the distance between spindle and pivot point For the exact setting of the tonearm pivot point, we recommend to use the Clearaudio alignment gauge (Art. No. AC005/IEC, also available from www.analogshop.de). -
Seite 11: Adjustment Of The Magnify Tonearm
5.1 Adjustment of the VTA The tonearm remains loose in the clamping ring and is not screwed tight. Now place a record or the Clearaudio alignment gauge (Art. No. AC005/IEC) on the turntable and remove the stylus protector from your cartridge. -
Seite 12: Alignment Of The Tonearm
Re-check the setting again after you have tightened the screws. Pic. 13: Alignment of the cartridge Page / Seite 12 © clearaudio electronic GmbH, 2022-04... -
Seite 13: Adjustment Of The Tracking Force
Approx. 13.5g 90g + 36g (additional weight) Approx. 11g Approx. 22g For the correct setting we recommend using the Clearaudio Weight Watcher touch digital cartridge scale (Art. No. AC163, also available at www.analogshop.de). Made in Germany Page / Seite 13... -
Seite 14: Adjustment Of The Azimuth
After you have found the correct position, carefully tighten the small hex screw again without changing the previously selected position. To check this adjustment, we recommend the Clearaudio „Mini Level Gauge“ (Art. No. AK001, available at www.analogshop.de). Pic. 15: Adjustment of the azimuth Page / Seite 14 ©... -
Seite 15: Adjustment Of The Magnify Damping
The tonearm adjustment is now complete. Before connecting the tonearm to your phono pre-amplifier, we recommend to re-check all settings again and correct them if necessary. Magnify We hope you enjoy your new tonearm. Your Clearaudio team Made in Germany Page / Seite 15... -
Seite 16: Technical Details
Approx. 600g (incl. counterweight) Manufacturer’s warranty: 5 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Page / Seite 16 © clearaudio electronic GmbH, 2022-04... - Seite 17 Sie haben mit dem Tonarm einen der besten Drehtonarme der High-End Welt erworben. Dieser innovative Drehtonarm verfügt über eine, von clearaudio entwickelte, einzigartige Kugellager-Magnet-Hybridlagerung. Dies ermöglicht Ihnen eine höchst qualitative Musikwiedergabe und weitere raffinierte Optionen für die Feinjustage des Headshells, des Azimuths sowie des VTAs (optional), sogar während des Abspielens.
-
Seite 18: Sicherheitshinweise
Anleitung beschrieben. 3. Pflege Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten. - Seite 19 Inhaltsverzeichnis 1. Lieferumfang ................20 2. Befestigung der Tonarmbasis 2.1 auf einem clearaudio Performance DC / Ovation Laufwerk ......... 21 2.2 auf einem clearaudio Innovation series Laufwerk ............22 2.3 Montage des Aluminium-Klemmrings auf einem Laufwerk anderer Hersteller .... 23 2.4. Montage des VTA-Lifters auf einem Laufwerk anderer Herstelelr ....... 24 Magnify 3.
-
Seite 20: Lieferumfang
(Art. Nr. AC005/IEC) Weight Watcher touch • clearaudio (Art. Nr. AC163) Mini Level Gauge • clearaudio (Art. Nr. AK001) Diese Produkte und viele weitere Zubehörartikel sind erhältlich über unseren Fachhandel oder unter www.analogshop.de. Page / Seite 20 © clearaudio electronic GmbH, 2022-04... -
Seite 21: Befestigung Der Tonarmbasis
User manual / Bedienungsanleitung 2. Befestigung der Tonarmbasis 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC / Ovation Laufwerk Magnify Überprüfen Sie zunächst, ob die korrekte Tonarmbasis zur Montage des Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 2). Magnify Bitte beachten Sie, dass für die Montage des... -
Seite 22: Befestigung Der Tonarmbasis Auf Einem Clearaudio Innovation Series Laufwerk
User manual / Bedienungsanleitung 2.2 Befestigung der Tonarmbasis auf einem clearaudio Innovation series Laufwerk Magnify Überprüfen Sie zunächst ob, die korrekte Tonarmbasis zur Montage des Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 4). Magnify Bitte beachten Sie, dass für die Montage des Tonarms in Kombination mit VTA-Lifter eine andere Tonarmbasis benötigt wird (Abb. -
Seite 23: Montage Des Aluminium-Klemmrings Auf Einem Laufwerk Anderer Hersteller
User manual / Bedienungsanleitung 2.3 Montage der Aluminium-Klemmrings (ohne VTA-Lifter) auf einem Laufwerk anderer Hersteller Um den Aluminium-Klemmring auf dem Laufwerkchassis anbringen zu können, müssen erst die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 7). Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. -
Seite 24: Montage Des Vta-Lifters Auf Einem Laufwerk Anderer Herstelelr
Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 8). Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist. Abb. 8: Bohrschablone für die Montage des VTA-Lifters auf einem Laufwerk eines anderem Herstellers Page / Seite 24 © clearaudio electronic GmbH, 2022-04... -
Seite 25: Montage Des Magnify Tonarm Ohne Vta Lifter
4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)! Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! (siehe Abb. -
Seite 26: Einstellung Des Tonarms
5.1 Einstellung des VTA Der Tonarm bleibt weiterhin lose im Klemmring und wird nicht festgeschraubt. Legen Sie nun eine Schallplatte oder die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz Ihres Tonabnehmers. -
Seite 27: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
User manual / Bedienungsanleitung In dieser Position wird der Tonarm nun im Klemmring handfest fixiert (Abb. 11). Nach Fixieren können Sie die Einstellung nochmals überprüfen und gegebenenfalls korrigieren. Ist diese unverändert, können Sie den Tonarm wieder in die Halterung für die Ruheposition setzen und den Nadelschutz wieder aufsetzen. -
Seite 28: Einstellen Des Auflagegewichts
13,5 g 90 g + 36 g (Zusatzgewicht) ca. 11 g ca. 22 g Überprüfung Auflagegewichts empfehlen digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art. Nr.: AC163; auch erhältlich über www.analogshop.de). Page / Seite 28 © clearaudio electronic GmbH, 2022-04... -
Seite 29: Einstellung Des Azimuth
Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Innensechskantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern. Zur Überprüfung empfehlen wir die „Mini Level Gauge“ von clearaudio (Art. Nr.: AK001; auch erhältlich über www.analogshop.de). -
Seite 30: Einstellung Der Magnify Dämpfung
Vor dem Verbinden des Tonarms mit Ihrer Phonovorstufe, empfehlen wir die vorgenommen Einstellungen nochmals zu kontrollieren und gegebenenfalls zu korrigieren. Magnify Wir wünschen Ihnen viel Hörvergnügen mit Ihrem neuen Tonarm. Ihr clearaudio Team Page / Seite 30 © clearaudio electronic GmbH, 2022-04... -
Seite 31: Technische Daten
1,1 m clearaudio Super Sixstream konfektioniert mit Cinch Gewicht: ca. 600 g (inkl. Gegengewicht) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Made in Germany Page / Seite 31... -
Seite 32: Garantiehinweise
5 years. To receive this full Clearaudio warranty, you The full, extended warranty period for the must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Seite 33 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Seite 34 User manual / Bedienungsanleitung Page / Seite 34 © clearaudio electronic GmbH, 2022-04...
- Seite 35 User manual / Bedienungsanleitung Made in Germany Page / Seite 35...
- Seite 36 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as astock lasts.
