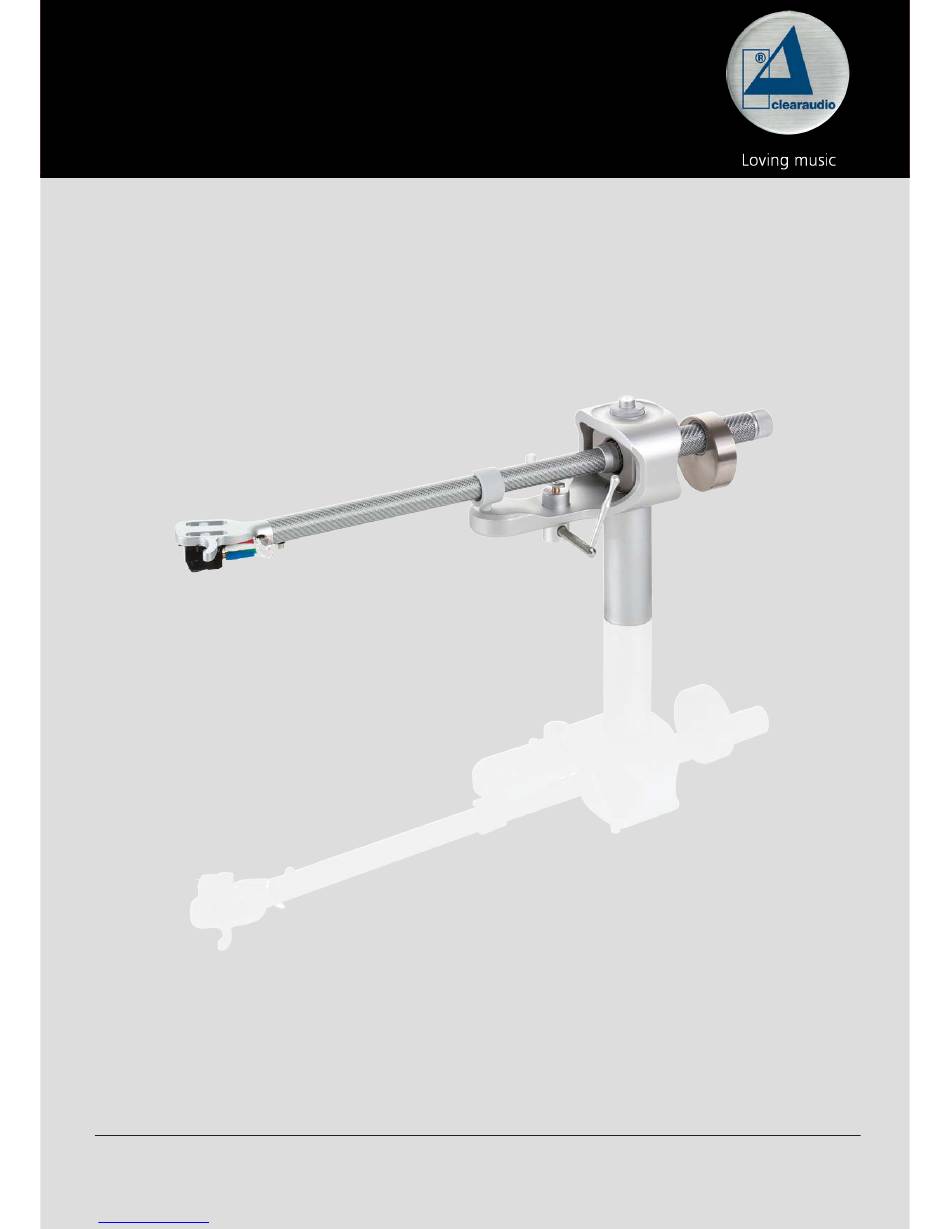

- Seite 1 Magnify User manual Bedienungsanleitung © clearaudio electronic GmbH, 2018/10 Made in Germany Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 This innovative radial tonearm features the from Clearaudio developed unique ball bearing magnet hybrid technology. This enhances a high quality sound reproduction and in addition many options of fine adjustments like vertical tracking force (VTF), vertical tracking adjustment (VTA optional) and the azimuth.
-
Seite 3: Inhaltsverzeichnis
Contents 1. List of components ............4 Magnify tonearm mounting ......... 5 2.1 Magnify - tonearm with VTA – Lifter: ........5 Magnify tonearm without VTA – Lifter: ........7 Magnify tonearm mounting on a non Clearaudio turntable ..8 Magnify tonearm adjustments ........ -
Seite 4: List Of Components
Not shown: (# 1,5 , # 2 , # 3) User manual 1 pcs. additional counter weight: Not shown: Warranty card, Clearaudio - 36 g quality card, sales return paper - 2x flat head screw 3 x 8 Screw driver... -
Seite 5: Magnify Tonearm Mounting
Please keep in mind that the following instructions are covering the mount of the tonearm on any Clearaudio turntable. Installation on other brand turntables is possible, but not covered in this manual. Please refer to the turntable manufacturer´s user manual. - Seite 6 User manual / Bedienungsanleitung To adjust the distance of the tonearm Clearaudio recommends the Clearaudio IEC alignment gauge (Art. No.: AC005 / IEC; also available at www.analogshop.de). Make sure that the distance from the spindle to the pivot point (center) of the tonearm is exact 222mm.
-
Seite 7: Magnify Tonearm Without Vta - Lifter
Pic. 7: Placing the tonearmbase To adjust the pivot of the tonearm Clearaudio recommends the Clearaudio IEC alignment gauge (Art. No.: AC005 / IEC; also available at www.analogshop.de). -
Seite 8: Magnify Tonearm Mounting On A Non Clearaudio Turntable
(when the cartridge is lifted down). Magnify tonearm mounting on a non-Clearaudio turntable To install the aluminum clamping ring on the turntable chassis, you will need to drill the required holes. Please refer to the drilling template shown below (Picture 9) for the measurements to mark the exact drilling holes. -
Seite 9: Magnify Tonearm Adjustments
User manual / Bedienungsanleitung Magnify tonearm adjustments The now following adjustments require an already mounted cartridge on the headshell. Therefore please follow the instructions in the users manual of the cartridge manufacturer. Please handle with care! 3.1 Adjustment of the Tracking force By turning the installed counterweight (approx 90 gram) you can adjust the tracking force. -
Seite 10: Anti-Skating Adjustment
Before the first use or after a long storage, please apply the lift unit up and down approximately 4-5 times, so that the oil inside can dissolve in order that the lift unit can move smoothly. The general set-up is now finished. Clearaudio wishes you a lot of pleasure with your new Magnify tonearm! ©... -
Seite 11: Special Notes
Otherwise serious damage could occur. 4.3 Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service location. -
Seite 12: Technical Data
Manufacturers guarantee*: 5 years* * Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications subject to change or improvement without prior notice. - Seite 13 Sie haben mit dem Tonarm einen der besten Drehtonarme der High-End Welt erworben. Dieser innovative Drehtonarm verfügt über eine, von clearaudio entwickelte, einzigartige Kugellager – Magnet- Hybridlagerung. Dies ermöglicht Ihnen eine höchst - qualitative Musikwiedergabe und weitere raffinierte Optionen für die Feinjustage des Headshells, des Azimuths, sowie des VTAs (optional), sogar während des Abspielens.
- Seite 14 3.3 Einstellung Antiskating ............21 4. Service ..............22 4.1 Wartung ................22 4.2 Transport ................22 4.3 Pflege ................. 22 5. Technische Daten ........... 23 Garantie ..............24-25 © clearaudio electronic GmbH, 2018/10 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Lieferumfang
(VTA-Lifter optional 3 x Inbusschlüssel Ohne Abbildung: (# 1,5 , # 2 , # 3) Bedienungsanleitung 1 Stk. zusätzliches Gegengewicht: Ohne Abbildung: Garantiekarte, clearaudio Quality Card, - 36 g - 2x Senkkopfschraube 3 x 8 Rücklieferschein Schraubendreher Ohne Abbildung: Edelstahl Distanzplättchen... -
Seite 16: Montage Des Magnify Tonarms
Bitte beachten Sie, dass diese Montageanleitung zur Installation des Tonarms nur für clearaudio Plattenspieler gilt. Sie können den Magnify – Tonarm auch auf anderen Plattenspielern installieren, allerdings gehen wir in dieser Anleitung nicht gesondert darauf ein. Bei Fremdfabrikaten folgen Sie bitte den Hinweisen in der Bedienungsanleitung des jeweiligen Herstellers. - Seite 17 User manual / Bedienungsanleitung Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone / IEC (Art. Nr. AC 005, auch erhältlich über www.analogshop.de. Beachten Sie hierbei, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! (siehe Abb.
-
Seite 18: Drehtonarm Magnify Ohne Vta-Lifter
Magnify 2.2 Drehtonarm ohne VTA-Lifter: Abb. 6: Ansicht Magnify Tonarm ohne VTA-Lifter Nehmen Sie die Magnify – Montierbasis aus der Verpackungsebene und befestigen Sie diese mit den mitgelieferten Schrauben auf der vormontierten Tonarmbasis (siehe Abb. 7). Führen Tonarmkabel Magnify Tonarms durch die Montageplatte und schieben Sie den Tonarmfuss in die Bohrung der Montageplatte. -
Seite 19: Montage Auf Einem Laufwerk Eines Fremdherstellers
Durch Lösen der seitlich in der Montageplatte befindlichen Schrauben können Sie die Tonarmhöhenposition einstellen. Die Tonarmhöhe ist richtig eingestellt, wenn die Oberseite des montierten Tonabnehmersystems, im abgesenkten Zustand, parallel zur Plattenoberfläche verläuft. Magnify 2.3 Montage des Tonarms auf einem Laufwerk eines Fremdherstellers Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst... -
Seite 20: Einstellungen Des Magnify Tonarms
Sie bitte wie folgt: Lösen Sie die Schraube seitlich am Tonarmrohr nahe des Headshells (#1,5). Jetzt können Sie den Azimuth durch Drehen des Headshells im Tonarmrohr verstellen. Abb. 11: Azimuth Einstellung © clearaudio electronic GmbH, 2018/10 Downloaded from www.Manualslib.com manuals search engine... -
Seite 21: Einstellung Antiskating
Fett im Tonarmlift lösen kann und die Liftbank gleichmäßig und ordnungsgemäß abgesenkt werden kann. Die Tonarmjustage ist nun abgeschlossen. Magnify Wir wünschen Ihnen viel Hörvergnügen mit Ihrem neuen Tonarm. Ihr clearaudio Team Made in Germany Downloaded from www.Manualslib.com manuals search engine... -
Seite 22: Service
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen. 4.3 Pflege Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten. -
Seite 23: Technische Daten
Garantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. -
Seite 24: Warranty
User manual / Bedienungsanleitung To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration certificate /card back to Clearaudio, within two weeks after purchase. Only if the product is returned in it’s... - Seite 25 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Seite 26 Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2018 © clearaudio electronic GmbH, 2018/10 Made in Germany Downloaded from www.Manualslib.com manuals search engine...
