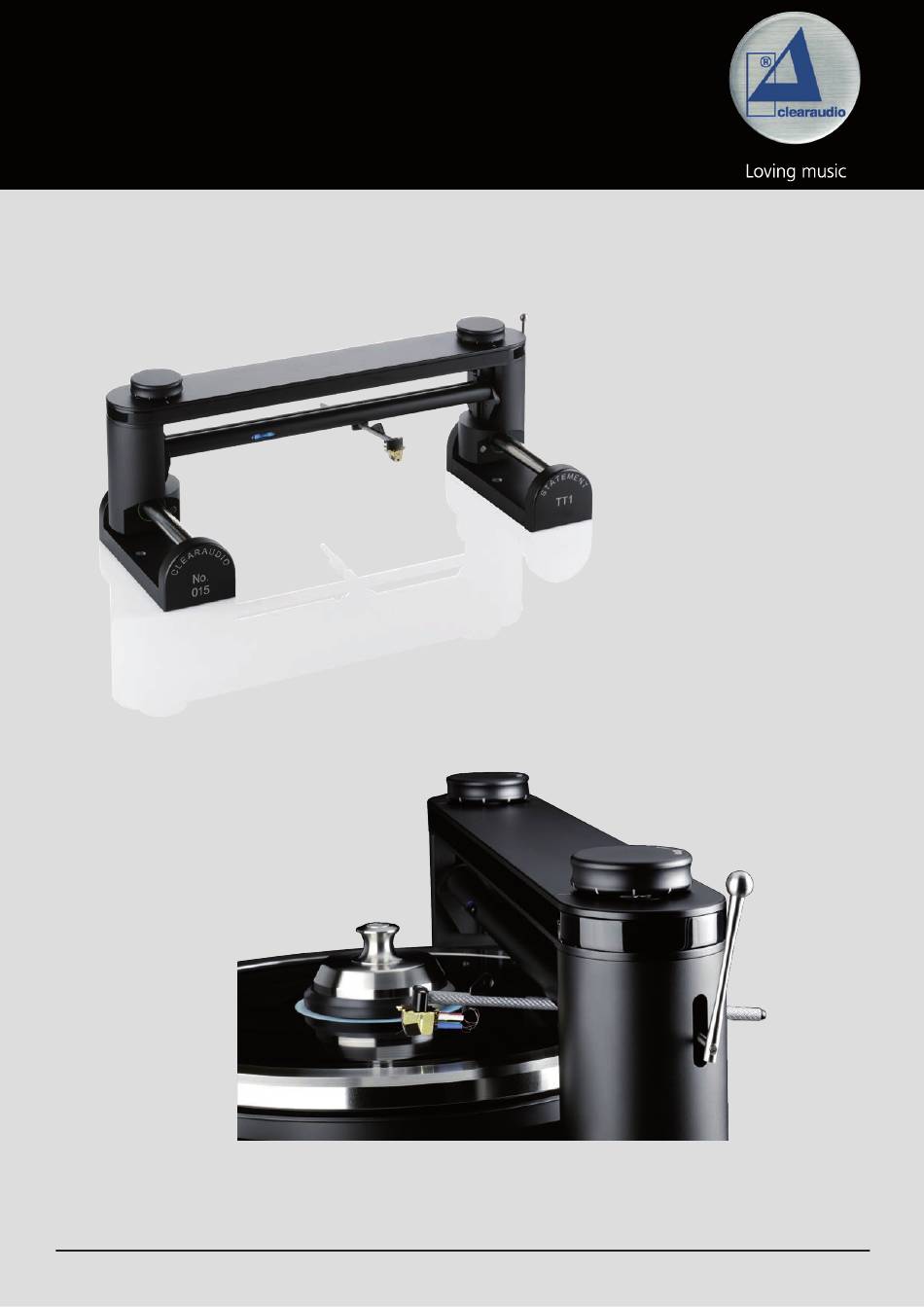

- Seite 1 Statement TT1 Bedienungsanleitung Abb. ähnlich Abb. ähnlich © clearaudio electronic GmbH, 2021-11 Made in Germany...
- Seite 2 Bedienungsanleitung Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio - Kunde, Statement TT1 Tangential Tonarm von clearaudio wir danken Ihnen, dass Sie sich für den entschieden haben. Bitte nehmen Sie sich einen Moment Zeit, diese Bedienungsanleitung zu lesen, um die richtige Montage zu gewährleisten, mögliche Schäden zu vermeiden und um zu erfahren, wie Sie mit dem...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis . Lieferumfang ..................4 - 5 2. Lieferzustand ..................6 Statement TT1 3. Front- und Rückansicht des aufgebauten ..... 7 4. Vorbereitung des Statement Plattenspielers ......... 8 - 9 Statement TT1 5. Montage des auf dem Statement Plattenspieler ... 10 6. -
Seite 4: Lieferumfang
Tonarm angepassten Verpackung, die einen sicheren Transport garantiert. Bitte bewahren Sie diese Verpackung für den Fall eines Transports auf. Bitte beachten: Kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Tangentialtonarms. Statement TT1 Achten Sie vor der Entnahme des clearaudio Tonarms aus seiner Verpackung auf das empfindliche Signalkabel des Tonarms, dass Sie mit größtmöglicher Vorsicht behandeln sollten. - Seite 5 2x Befestigungsschrauben M10 x 80 Schablone zur Ausrichtung der (für Rundbasis) Tonarmbasen Weiße Handschuhe 4x Befestigungsschrauben M4 x 20 (Montage Tonarm auf Rundbasis) Clearaudio linear gauge Bedienungsanleitung, Garantiekarte und Einstellschablone Rücklieferschein (nicht abgebildet) Schrauben-Set für Tonabnehmer- Montage Made in Germany...
-
Seite 6: Lieferzustand
Für den Transport wird der Tonarmschlitten mithilfe einer Transportsicherung vor Schäden geschützt. Das Carbon-Tonarmrohr ist separat verpackt und wird in einem späteren Schritt montiert. Abb. 3: Tonarmrohr Die weiteren Zusatzteile, das Zubehör sowie Werkzeug ist ebenfalls separat verpackt. Seite 6 © clearaudio electronic GmbH, 2021-11... -
Seite 7: Front- Und Rückansicht Des Aufgebauten Statement Tt1
Bedienungsanleitung Statement TT1 3. Front- und Rückansicht des Frontansicht VTA-Präzisions-Einstellung VTA-Präzisions-Einstellung Präzisions- Panzerholz Wasserwaage Lifthebel Tonarmsäule (links) Tonarmsäule (rechts) Haltemagnet Abspielposition Haltemagnet Abspielposition Präzisions-Führungsschiene für Glasrohr Rückansicht Erdungsschraube für Tonarmkabel Tonarmkabel- Halterungsclip Lifthebel Liftmechanismus Tonarmkabel- Halterungsclip Abb. 4: Front- und Rückansicht... -
Seite 8: Vorbereitung Des Statement Plattenspielers
M10 x 80 M10 x 80 Abb. 5: Montage der Basen auf dem Statement Plattenspieler. Schrauben Sie die Montagebasen noch nicht zu stark fest, da Sie in der Lage sein sollten diese weiterhin zu drehen. Seite 8 © clearaudio electronic GmbH, 2021-11... - Seite 9 Bedienungsanleitung Platzieren Sie die Einstellschablone (siehe. Abb. 6) auf den Montagebasen. Drehen Sie die Montagebasen solange, bis alle vier Pins auf der Unterseite der Einstellschablone in die Vertiefungen der Basen passen. Abb. 6: Platzieren der Einstellschablone Während Sie die Einstellschablone in dieser Position festhalten, schrauben Sie die beiden Befestigungsschrauben mit dem mitgelieferten Innensechskanschlüssel fest (Abb.
- Seite 10 Gegegebenenfalls müssen Sie den Vorgang wiederholen. Bitte beachten: Möglicherweise müssen Sie die Einstellung ihres Laufwerks nach der Montage nochmals mithilfe einer Libelle prüfen und nachjustieren. Abb. 9: Festziehen der Montageschrauben Abb. 10: Fertige Ansicht des montierten Tonarms Seite 10 © clearaudio electronic GmbH, 2021-11...
-
Seite 11: Montage Des Tonarmrohrs
Bedienungsanleitung 6. Montage des Tonarmrohrs Bitte wenden Sie bei folgenden Schritten größte Sorgfalt an! Entfernen Sie das Gummiband, welches als Transportsicherung für den Lagerschlitten dient. Anschließend lösen Sie die Schrauben des Klemmblocks um die zweite Transportsicherung zu entfernen. Abb. 11: Vormontierter Lagerschlitten und Glasrohr mit Transportsicherung Fahren Sie den Tonarm in Abspielposition und drücken Sie das Kabel in die dafür vorgesehenen Halterungen an der Rückseite des Tonarms. -
Seite 12: Montage Des Tonabnehmers
Dieser Tonarm ist für Tonabnehmer ab 5,5 g Eigengewicht geeignet! Sollte Ihr Tonabnehmer leichter sein, benutzen Sie bitte zusätzlich ein Gewicht (Headshellplättchen). (erhätlich über Ihren Fachhändler oder über clearaudio: info@clearaudio.de) Verbinden Sie anschließend das jeweilige Signalkabel mit den farblichen passenden Pins des Tonabnehmersystems. -
Seite 13: Voreinstellung Der Auflagekraft
Die korrekte Einstellung erfolgt am Ende der Tonarmeinstellungen. Benutzen Sie zum Festziehen der Gewichte den Innensechskantschlüssel # 1,5. Zur Überprüfung der Auflagekraft empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art.: AC163; auch erhältlich über www.analogshop.de). Abb. 15: Gegengewicht Einstellung Made in Germany... -
Seite 14: Feinjustage Des Tonarmes
9.1 Einstellung der Tangentialen (Abtastwinkel) Senken Sie mit dem Lift die Nadel „in Höhe der Auslaufrille“ (nahe der Plattenmitte) auf die clearaudio linear gauge und bewegen Sie diese vorsichtig soweit, bis die Nadelspitze exakt auf der Referenzlinie (siehe Abb. 16a „rote Linie“) sitzt. -
Seite 15: Einstellung Des Vta
Die im Lieferumfang enthaltene clearaudio linear gauge eignet sich zum Einstellen der Tonarmhöhe, da sie der Stärke einer Schallplatte entspricht. Platzieren Sie die clearaudio linear gauge durch das vorhandene Loch auf dem Dorn des Plattenspielers und richten Sie diese parallel zum Tonarm aus. -
Seite 16: Einstellung Des Azimuth
Tonabnehmers laut der Herstelleranleitung ein. Zur korrekten Einstellung empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art. Nr.: AC163; auch erhältlich über: www.analogshop.de). Abb. 20: Platzierung der Mini Level Gauge Für einen perfekten Klang empfehlen wir, Auflagekraft, Azimuth - und VTA-Einstellung nochmals zu überprüfen und gegebenenfalls zu korrigieren. -
Seite 17: Besondere Hinweise
Reihenfolge. 10.3 Service Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie über Ihre nächstgelegene Servicestelle informieren. -
Seite 18: Technische Daten
Abmessungen (B x T x H): ca. 540 (inklusive Lift) x 210 x 210 mm Herstellergarantie*: 10 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/ registration.php). Seite 18 © clearaudio electronic GmbH, 2021-11... - Seite 19 Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche.
-
Seite 20: Garantie
ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio. - Seite 21 Bedienungsanleitung Made in Germany Seite 21...
- Seite 22 Bedienungsanleitung Seite 22 © clearaudio electronic GmbH, 2021-11...
- Seite 23 Bedienungsanleitung Made in Germany Seite 23...
- Seite 24 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts.
