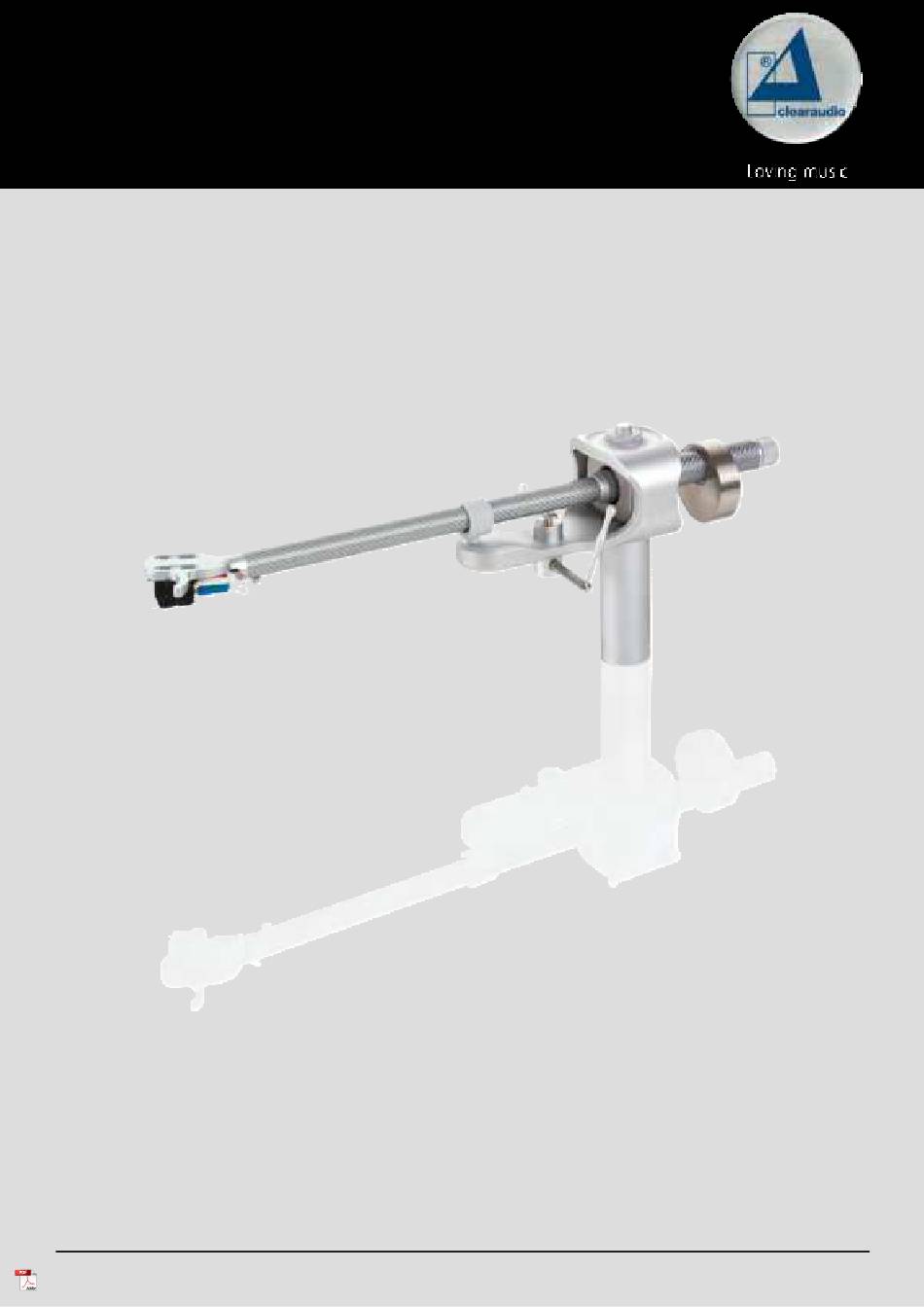

- Seite 1 Magnify User manual Bedienungsanleitung Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2022-11 Made in Germany...
- Seite 19 Optionen für die Feinjustage des Headshells, des Azimuths sowie des VTAs (optional), sogar während des Abspielens. Um den vollen Klang-Genuss des Magnify Tonarmes nutzen zu können, lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musik-Genuss zu bereiten sowie Fehlbedienung zu vermeiden.
-
Seite 20: Sicherheitshinweise
Auf dem Gerät dürfen keine Gegenstände mit offener Flamme aufgestellt werde (brennende Kerzen o.Ä.). 4. Pflege Falls Sie Ihren clearaudio Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen den Tonarmlift in regelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten und ein mögliches Haken des Tonarms beim Abspielen zu vermeiden. - Seite 21 Dauerhaft hohe Lautstärke kann zu diversen Schädigungen des Gehörs führen. Gehen Sie verantwortungsbewusst mit hohen Lautstärken um! 6. Service Magnify darf während der Garantiezeit nur vom Hersteller repariert werden, ansonsten erlischt der clearaudio Produkte sollte ausschließlich beim Fachhändler Garantieanspruch. Der Service für alle erfolgen.
- Seite 22 1. Lieferumfang ................. 23 2. Befestigung der Tonarmbasis 2.1 auf einem clearaudio Performance DC / Ovation Laufw erk ........24 2.2 auf einem clearaudio I nnovation series Laufw erk ............25 2.3 Montage des Aluminium-Klemmrings auf einem Laufw erk anderer Hersteller ...26 2.4.
-
Seite 23: Lieferumfang
User manual / Bedienungsanleitung 1. Lieferumfang clearaudio Magnify Tonarm wird in einer speziellen Verpackung geliefert, die einen sicheren Transport gewährleistet. Bitte heben Sie die Verpackung für Transportzwecke unbedingt auf. Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen Tonarms. -
Seite 24: Befestigung Der Tonarmbasis
2. Befestigung der Tonarmbasis 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC / Ovation Laufw erk Überprüfen Sie zunächst, ob die korrekte Tonarmbasis zur Montage des Magnify Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 2). Magnify Tonarms in Kombination mit VTA-Lifter eine Bitte beachten Sie, dass für die Montage des... -
Seite 25: Befestigung Der Tonarmbasis Auf Einem Clearaudio I Nnovation Series Laufw Erk
User manual / Bedienungsanleitung 2.2 Befestigung der Tonarmbasis auf einem clearaudio I nnovation series Laufw erk Überprüfen Sie zunächst ob, die korrekte Tonarmbasis zur Montage des Magnify Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 4). Magnify Tonarms in Kombination mit VTA-Lifter eine Bitte beachten Sie, dass für die Montage des... -
Seite 26: Montage Des Aluminium-Klemmrings Auf Einem Laufw Erk Anderer Hersteller
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A-Inbus). Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist. Abb. 7: Bohrschablone für die Montage des Klemmringes auf einem Laufwerk eines anderem Herstellers © clearaudio Page / Seite 26 electronic GmbH, 2022-11... -
Seite 27: Montage Des Vta-Lifters Auf Einem Laufw Erk Anderer Herstelelr
User manual / Bedienungsanleitung 2.4 Montage des VTA-Lifters auf einem Laufw erk anderer Hersteller: Um den VTA-Lifter auf dem Laufwerkschassis anbringen zu können, müssen erst die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 8). Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist. -
Seite 28: Montage Des Magnify Tonarm Ohne Vta Lifter
Ziehen Sie nur so fest an, dass Sie die Schrauben zu weiteren Einstellungen wieder leicht lösen können. 4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)! Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! (siehe Abb. -
Seite 29: Einstellung Des Tonarms
Falls nötig können Sie eine geeignete Präzisionszange oder Pinzette zur Hilfestellung verwenden. 5.1 Einstellung des VTA Der Tonarm bleibt weiterhin lose im Klemmring und wird nicht festgeschraubt. Legen Sie nun eine Schallplatte oder die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz I hres Tonabnehmers. -
Seite 30: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
Zur Korrektur müssen Sie die Schrauben des Tonabnehmers etwas lösen, damit der Tonabnehmer im Headshell beweglich ist. Überprüfen Sie die Einstellung nochmals, nachdem Sie die Schrauben fixiert haben! Abb. 13: Korrekte Ausrichtung des Tonabnehmers © clearaudio Page / Seite 30 electronic GmbH, 2022-11... -
Seite 31: Einstellen Des Auflagegewichts
4,7 g ca. 13,5 g 90 g + 36 g (Zusatzgewicht) ca. 11 g ca. 22 g Überprüfung Auflagegewichts empfehlen digitale Tonabnehmerwaage clearaudio (Art. Nr.: AC163; auch erhältlich über www.analogshop.de). „Weight Watcher touch“ von Made in Germany Page / Seite 31... -
Seite 32: Einstellung Des Azimuth
Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine I nnensechskantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern. Zur Überprüfung empfehlen wir die „Mini Level Gauge“ von clearaudio (Art. Nr.: AK001; auch erhältlich über www.analogshop.de). -
Seite 33: Einstellung Der Magnify Dämpfung
Äußere Rändelschraube zum Einstellen des Anti-Skating Die Tonarmjustage ist nun abgeschlossen. Vor dem Verbinden des Tonarms mit Ihrer Phonovorstufe, empfehlen wir die vorgenommen Einstellungen nochmals zu kontrollieren und gegebenenfalls zu korrigieren. Wir wünschen Ihnen viel Hörvergnügen mit Ihrem neuen Magnify Tonarm. clearaudio I hr... -
Seite 34: Fehlerbehebung
User manual / Bedienungsanleitung 6. Fehlerbehebung Magnify Tonarm haben, überprüfen Sie zuerst mögliche Ursachen, Sollten Sie ein Problem mit I hrem um eine Fehlbedienung auszuschließen. Sollte der Fehler weiterhin bestehen, wenden Sie sich bitte an Ihren Händler! Versuchen Sie niemals das Produkt zu öffnen und/oder selbst zu reparieren, dies führt... -
Seite 35: Technische Daten
600 g (inkl. Gegengewicht) Gew icht: 5 Jahre* Herstellergarantie: * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen ( https:/ / clearaudio.de/ de/ service/ registration.php Made in Germany Page / Seite 35... -
Seite 36: Garantiehinw Eise
Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt und vollständig ausgefüllt zu oder registrieren Sie das Produkt online unter https:/ / clearaudio.de/ de/ service/ registration.php, da sonst nur die gesetzliche Gewährleistung von einem (1) Jahr berücksichtigt werden kann. - Seite 38 User manual / Bedienungsanleitung Page / Seite 38 © clearaudio electronic GmbH, 2022-11...
- Seite 39 User manual / Bedienungsanleitung Made in Germany Page / Seite 39...
- Seite 40 Product availability is as long as astock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen...
