Clearaudio TT2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TT2:
- Bedienungsanleitung (26 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Clearaudio TT2
Inhaltszusammenfassung für Clearaudio TT2

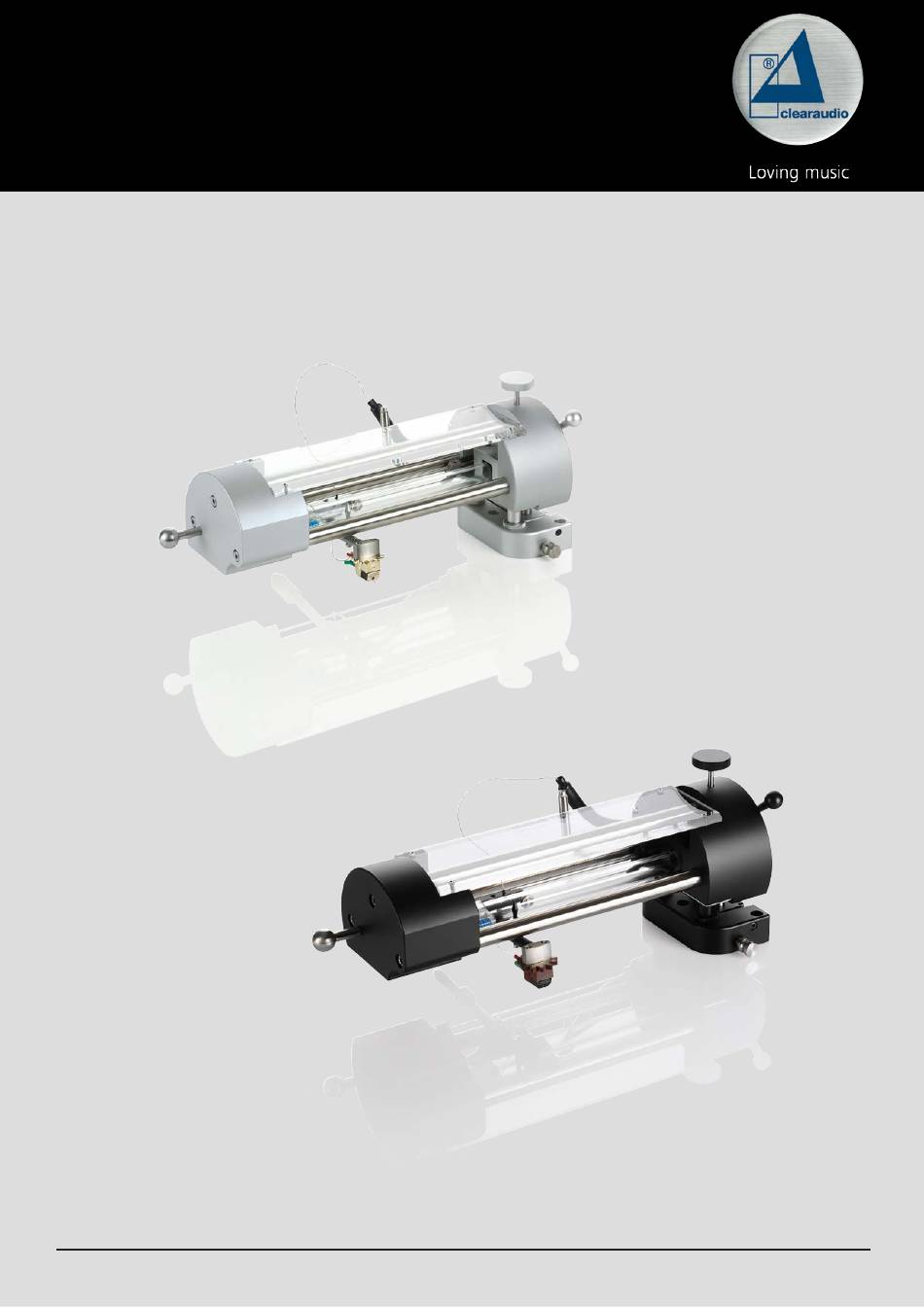

- Seite 1 User manual Bedienungsanleitung Pic. similar / Abb. ähnlich Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2022-01 Made in Germany...
- Seite 2 ANY phono cartridge! To achieve the full performance and to avoid any damages to this product, please take your time to get familiar with your Clearaudio tonearm. Your Clearaudio tonearm will give you many years of musical enjoyment and pleasure.
-
Seite 3: Safety Instructions
When repackaging the tonearm, please follow in reverse the steps indicated in this manual for installation and setup. 3. Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service location. -
Seite 4: Inhaltsverzeichnis
Contents 1. List of components ............5 - 6 2. Mounting the tonearmbase .......... 7 - 9 2.1 on the Clearaudio Performance DC / Ovation 2.2 on any Clearaudio Innovation series turntable 2.3 on other manufacturer‘s turntables set up ..............10 - 11 4. -
Seite 5: List Of Components
Please check the contents as shown in the picture below. Important note: Please take special care of the tonearm cable while unpacking your Clearaudio tonearm! Note: All threads are metrical! Pic. - Seite 6 High-precision silver carbon fibre arm Not shown: tube and stainless steel headshell with Warranty card; pre-mounted counterweights user manual; Clearaudio Quality Certificate (CQC) and 4pcs: 2.3g / 2.6g / 4.3g / 8g /17.6g for Goldfinger Statement; return delivery note (without cartridge) Base mounting screws:...
-
Seite 7: Mounting The Tonearmbase
User manual / Bedienungsanleitung 2. Mounting the tonearm base and folding base 2.1 Mounting the tonearm base and folding base on a Clearaudio Performance DC or Ovation turntable Please check if the correct tonearm base is mounted on your turntable (Pic. 2). - Seite 8 User manual / Bedienungsanleitung 2.2 Mounting the tonearm base and folding base on a Clearaudio Innovation series turntable Please check that the correct tonearm base is mounted on your turntable (Pic. 5). If the tonearm base is already pre-assembled, it is in a position which is optimized for the packaging.
- Seite 9 User manual / Bedienungsanleitung 2.3 Mounting the tonearm base and folding base on a other manufacturers’ turntables In order to mount the tonearm base on the turntable chassis, please first drill three holes into the turntable chassis. To ensure the correct position of the three holes, please use the measurements given in the drawing template below.
-
Seite 10: Tt2 Set Up
(Pic. 11). Pic. 11: Mounting the tonearm Secure this setting by re-inserting the height adjustment screw and tightening it by hand (Pic. 12). Pic. 12: Secure the tonearm Page / Seite 10 © clearaudio electronic GmbH, 2022-01... -
Seite 11: Inserting The Headshell Tube
User manual / Bedienungsanleitung Now you can align the tonearm’s horizontal level by adjusting the angle with the grub screw pictured in Pic. 13, using a hex wrench #2. Pic. 13: Adjustment of the angle Make sure that the bubble of the level gauge (Pic. -
Seite 12: Mounting The Cartridge
This tonearm is suitable for all cartridges with a weight of 7g and above. If your cartridge is lighter, please use an additional weight (headshell plate). Available through your dealer/distributor or Clearaudio: info@clearaudio.de Now you can connect the respective signal cable with the matching color pins of the cartridge. -
Seite 13: Pre-Setting The Tracking Force
To tighten the screws, we recommend lifting the tonearm back to the vertical position (see Pic. 21). Pic. 21: Fixing the counterweight To check the tracking force, we recommend the Clearaudio Weight Watcher touch digital cartridge weight (Art. No. AC163, also available at www.analogshop.de). -
Seite 14: Fine Adjustment Of The Tonearm
7.1 Tangential adjustment Use the lift to lower the stylus at the left hand end of the Clearaudio linear gauge, moving the gauge so that the diamond sits exactly on the reference line (see Pic. 22, red line). Lift the cartridge up again and then position it at the right hand end of the gauge. -
Seite 15: Adjustment Of The Vta
The Clearaudio linear gauge is suitable for adjusting the tonearm height, since it comes with same thickness as a record. Place the Clearaudio linear gauge over the turntable spindle and align it so that it points towards the tonearm base. -
Seite 16: Adjustment Of The Azimuth
Level Gauge from the headshell. Now you can set the correct tracking force of your cartridge according to the manufacturer’s instructions. For the correct setting we recommend using the Clearaudio Weight Watcher digital touch cartridge scale (Art. No. AC163, also a = b available at www.analogshop.de). -
Seite 17: Technical Data
(without folding base; without height adjustment screw) Manufacturer`s warranty: 5 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany... - Seite 18 User manual / Bedienungsanleitung Sehr verehrte clearaudio-Kundin, sehr geehrter clearaudio-Kunde, Wir gratulieren Ihnen! Sie haben sich für einen der besten Tonarme, den clearaudio Tangentialtonarm entschieden. Ein erstklassiges, in aufwändiger Handarbeit gefertigtes Produkt der clearaudio electronic GmbH. Mit dem clearaudio Tangentialtonarm haben Sie die Möglichkeit, alle Fähigkeiten Ihrer HiFi- Anlage in Verbindung mit einem adäquaten Tonabnehmersystem voll auszuschöpfen!
-
Seite 19: Sicherheitshinweise
Reihenfolge. 3. Service Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie über Ihre nächstgelegene Servicestelle informieren. - Seite 20 6. Voreinstellung der Auflagekraft ...........29 7. Feinjustage des Tonarmes............30 - 32 7.1 Einstellung der Tangentialen 7.2 Einstellung des VTA 7.3 Einstellung des Azimuth 8. Technische Daten .................33 Garantieinformationen ..............34 - 35 Page / Seite 20 © clearaudio electronic GmbH, 2022-01...
-
Seite 21: Lieferumfang
Tonarm angepassten Verpackung, die einen sicheren Transport garantiert. Bitte bewahren Sie diese Verpackung für den Fall eines Transports auf. Bitte beachten: Kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Tangentialtonarms. Achten Sie vor der Entnahme des clearaudio Tonarms aus seiner Verpackung auf das empfindliche Signalkabel des Tonarms, dass Sie mit größtmöglicher Vorsicht behandeln sollten. - Seite 22 Schrauben für die Klappbasis: - 3 x Zylinderkopfschraube M4 x 30 (Für eine Montage ohne Höhen-Zwischen- stück) Schrauben für Tonabnehmer (keine Abb.): - 2 x M2,5 x 12 - 2 x M2,5 x 14 Page / Seite 22 © clearaudio electronic GmbH, 2022-01...
-
Seite 23: Befestigung Der Tonarmbasis Und Klappbasis
Die Verwendung des benötigten Höhen-Zwischenstück ist abhängig von den Abmessungen des Laufwerks und Tonabnehmers. Gerne beraten Sie unsere Fachhändler vor Ort oder Sie wenden sich direkt an clearaudio. Bitten ziehen Sie alle drei Schrauben fest an (siehe Abb. 4). Klappbasis Höhen-Zwischenstück... - Seite 24 Die Verwendung des benötigten Höhen-Zwischenstück ist abhängig von den Abmessungen des Laufwerks und Tonabnehmers. Gerne beraten Sie unsere Fachhändler vor Ort oder Sie wenden sich direkt an clearaudio. Bitten ziehen Sie alle drei Schrauben fest an (siehe Abb. 7). Klappbasis Höhen-Zwischenstück...
-
Seite 25: Montage Der Klappbasis Auf Einem Laufwerk Anderer Hersteller
User manual / Bedienungsanleitung 2.3 Montage der Klappbasis auf einem Laufwerk anderer Hersteller: Um die Klappbasis auf dem Laufwerkchassis anbringen zu können, müssen erst die Bohrungen zur Befestigung der Tonarmbasis angebracht werden. Die Maße zum Anzeichnen der exakten Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 8). Verwenden Sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. -
Seite 26: Aufsetzten Des Tt2 Tonarms
Gewindestange im Loch der zuvor entfernten Schraube sichtbar wird (Abb. 11). Abb. 11: Aufsetzen des Tonarms Sichern Sie diese Einstellung indem Sie die Schraube wieder einsetzen und handfest anziehen (Abb. 12). Abb. 12: Sichern des Tonarmes Page / Seite 26 © clearaudio electronic GmbH, 2022-01... -
Seite 27: Einsetzen Des Headshell-Rohrs
User manual / Bedienungsanleitung Die waagerechte Ausrichtung des Tonarmes können Sie durch die Schraube, siehe Abbildung 13 und einem Innensechskantschlüssel Größe 2 korrigieren. Abb. 13: Einstellung des Neigungswinkel Die korrekte Ausrichtung ist erreicht, wenn die Blase der Wasserwaage exakt zwischen den Markierungen ist (Abb. -
Seite 28: Montage Des Tonabnehmers
Dieser Tonarm ist für Tonabnehmer ab 7 g Eigengewicht geeignet! Sollte Ihr Tonabnehmer leichter sein, benutzen Sie bitte zusätzlich ein Gewicht (Headshellplättchen). (erhätlich über Ihren Fachhändler oder über clearaudio: info@clearaudio.de) Verbinden Sie anschließend das jeweilige Signalkabel mit den farblichen passenden Pins des Tonabnehmersystems. -
Seite 29: Voreinstellung Der Auflagekraft
Für das Festziehen der Schrauben empfehlen wir den Tonarm durch Hochklappen wieder vertikal auszurichten (siehe Abb. 21). Abb. 21: Befestigen der Gegengewichte Zur Überprüfung der Auflagekraft empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art.: AC163; auch erhältlich über www.analogshop.de). Made in Germany Page / Seite 29... -
Seite 30: Feinjustage Des Tonarmes
7.1 Einstellung der Tangentialen (Abtastwinkel) Senken Sie mit dem Lift die Nadel „in Höhe der Auslaufrille“ (nahe der Plattenmitte) auf die clearaudio linear gauge und bewegen Sie diese vorsichtig soweit, bis die Nadelspitze exakt auf der Referenzlinie (siehe Abb. 22 „rote Linie“) sitzt. -
Seite 31: Einstellung Des Vta
User manual / Bedienungsanleitung 7.2 Einstellung des VTA (Tonarmhöhe) Die clearaudio linear gauge eignet sich zum Einstellen der Tonarmhöhe, da sie die der Stärke einer Schallplatte entspricht. Platzieren Sie die clearaudio linear gauge durch das vorhandene Loch auf dem Dorn des Plattenspielers und richten Sie diese so aus, dass diese in Richtung Tonarmbasis zeigt. -
Seite 32: Einstellung Des Azimuth
Herstelleranleitung ein. korrekten Einstellung empfehlen digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art.: AC163; auch erhältlich über: www.analogshop.de). a = b Abb. 26: Azimuth-Einstellung Für einen perfekten Klang empfehlen wir, Auflagekraft, Azimuth - und VTA-Einstellung zu überprüfen und gegebenenfalls zu korrigieren. -
Seite 33: Technische Daten
300 x 110 x 65 mm (ohne Klappbasis; ohne Höhenverstellschraube) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/ registration.php). Made in Germany Page / Seite 33... -
Seite 34: Warranty Information
The full, extended warranty period for the tangential tonearm is 5 years. To receive this full Clearaudio warranty, you must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Seite 35 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Seite 36 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts.
