Inhaltszusammenfassung für Clearaudio TT1 MI

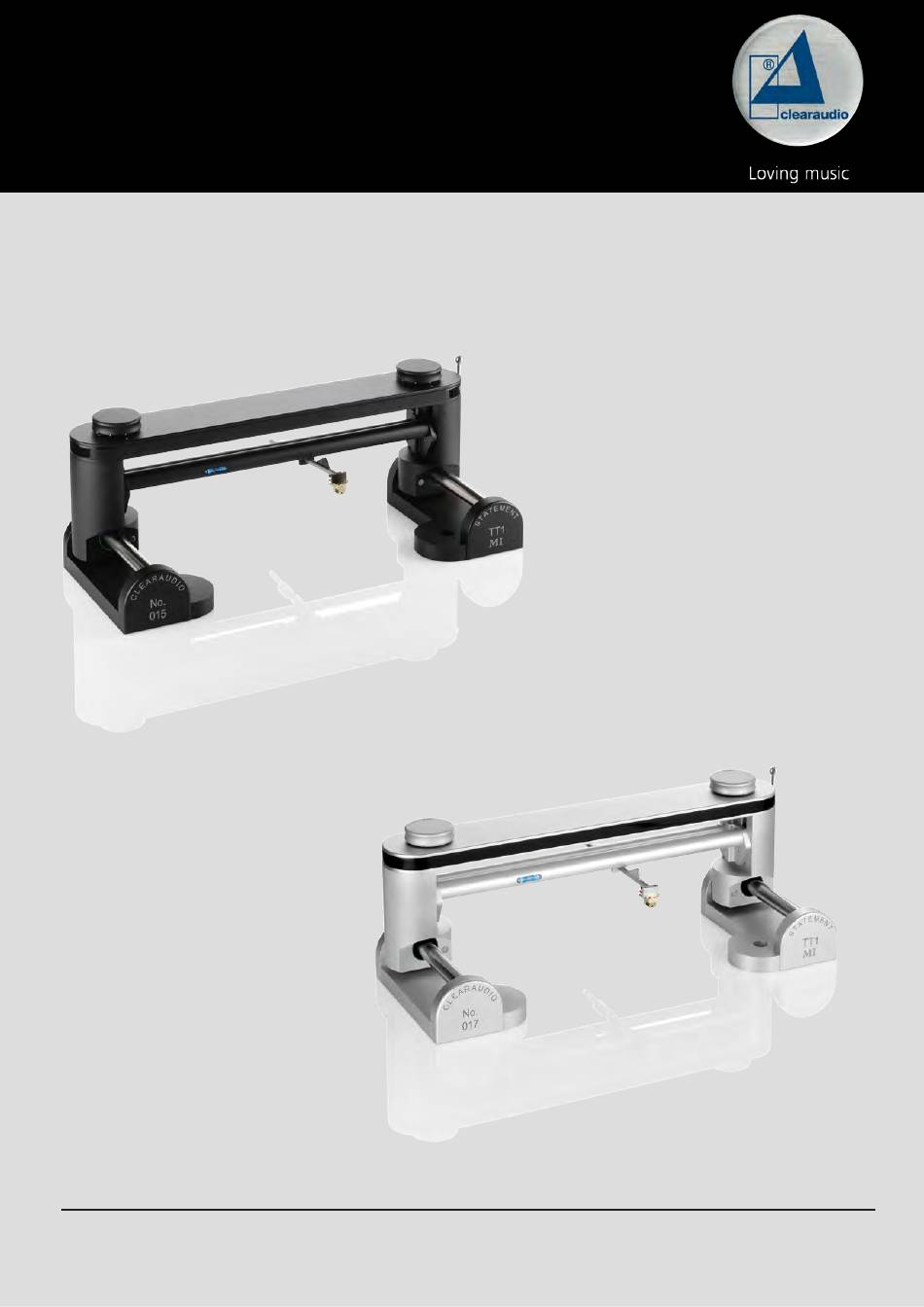

- Seite 1 TT1 MI Bedienungsanleitung © clearaudio electronic GmbH, 2018/05 Made in Germany...
- Seite 2 Bedienungsanleitung Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio – Kunde, TT1 MI Tangential Tonarm von clearaudio entschieden wir danken Ihnen, dass Sie sich für den haben. Bitte nehmen Sie sich einen Moment Zeit, diese Bedienungsanleitung zu lesen, um die richtige Montage zu gewährleisten, mögliche Schäden zu vermeiden und um zu erfahren wie Sie mit dem...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis . Lieferumfang ..................4 2. Lieferzustand ................... 5 TT1 MI 3. Front- und Rückansicht des aufgebauten ......6 4. Montage und Betrieb ............... 7 TT1 MI Master Innovation 5. Montage des auf dem Plattenspieler ................... 8 - 10 6. -
Seite 4: Lieferumfang
Bitte überprüfen Sie den unten gelisteten Inhalt auf seine Vollständigkeit. Abb. 1: Lieferumfang Tonarm-Körper Einstellschablone Tonarmrohr Schrauben für Tonabnehmer Montage Innensechskant-Set: 1,5 mm / 8 mm Gegengewichte 2x Befestigungsschrauben 2x Distanzscheiben Weiße Handschuhe Bedienungsanleitung, Garantiekarte und Rücklieferschein (nicht abgebildet) © clearaudio electronic GmbH, 2018/05... -
Seite 5: Lieferzustand
Bedienungsanleitung 2. Lieferzustand TT1 MI wird in einem speziellen Schaumstoff verpackt und wird fast vollständig zusammen-gebaut geliefert. Abb. 2: Lieferzustand Bitte beachten: Das Tonarmrohr ist separat verpackt und muss selbst installiert werden. Abb. 3: Tonarmrohr Die weiteren Zusatzteile, das Zubehör sowie Werkzeug ist ebenfalls separat verpackt. -
Seite 6: Tt1 Mi
Wasserwaage Panzerholz VTA-Präzisions-Einstellung Lifthebel Tonarmsäule (links) Tonarmsäule Haltemagnet (rechts) Abspielposition Haltemagnet Abspielposition Montageschrauben Präzisions-Führungsschiene für Glasrohr Rückansicht Erdungsschraube für Tonarmkabel Tonarmkabel- Halterungsclip Lifthebel Liftmechanismus Tonarmkabel- Halterungsclip Lagerschlitten und Tonarmrohr Montageschrauben Abb. 4: Front- und Rückansicht © clearaudio electronic GmbH, 2018/05... -
Seite 7: Montage Und Betrieb
4. Montage und Betrieb Nach der Überprüfung des Lieferumfangs, wie beschrieben (Seite 4), stellen Sie die Teile auf eine TT1 MI saubere und ebene Fläche zur Vorbereitung des Aufbaus. Montage und Inbetriebnahme des sind recht einfach, da die meisten Teile schon im Werk vormontiert wurden. - Seite 8 Kopfschrauben (siehe Seite 4, Packungsinhalt Nr. 4) den Tonarm fest. Bitte beachten: Halten Sie den Tonarm in dieser Position, während Sie diesen festziehen. Abb. 5: Platzieren des Tonarms auf den Distanzscheiben 8 mm Innensechskant Abb. 6: Anziehen der Befestigungsschrauben © clearaudio electronic GmbH, 2018/05...
- Seite 9 Bedienungsanleitung Bitte beachten: Möglicherweise müssen Sie die Einstellung ihres Laufwerks nach der Montage nochmals mithilfe einer Libelle prüfen und nachjustieren. Bitte wenden Sie bei folgenden Schritten größte Sorgfalt an! Entfernen Sie das Gummiband, welches als Transportsicherung für den Lagerschlitten dient. Anschließend lösen Sie die Schrauben des Klemmblocks um die zweite Transportsicherung zu entfernen.
-
Seite 10: Tonabnehmer Voreinstellung / Einstellung
Lagerschlitten. Abb. 9: Fertige Ansicht des montierten Tonarms 6. Tonabnehmer Voreinstellung / Einstellung Montieren Sie zuerst den Tonabnehmer in das Headshell mit den beiden mitgelieferten Schrauben (Seite 4 Nr. 7). Abb. 10: Montage des Tonabnehmers © clearaudio electronic GmbH, 2018/05... - Seite 11 über das Ende des Tonarmrohrs und stellen Sie die richtige Auflagekraft ein. Halten Sie bitte das Tonarmrohr vorsichtig fest, um nicht zu viel Kraft auf die Lager zu bringen. Für die besten Ergebnisse empfehlen wir die Verwendung der clearaudio Weight Watcher Waage (Art. Nr. AC094, erhältlich unter www.analogshop.de).
- Seite 12 Legen Sie eine Schallplatte auf den Plattenteller bevor Sie die Einstellungen vornehmen. Die richtige tangentiale Einstellung ist wichtig. Um die richtige Einstellung zu gewährleisten, verwenden Sie die clearaudio Einstellschablone (Seite 4, Verpackungsinhalt Nr. 6), die zuerst auf die Spindel gesetzt wird.
-
Seite 13: Technische Daten
Garantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. -
Seite 14: Besondere Hinweise
Um mögliche Schäden zu vermeiden, sollten Sie immer das Tonarmrohr für den Transport entfernen. 8.3 Service Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten. -
Seite 15: Garantie
Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche. - Seite 16 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá...
- Seite 17 Bedienungsanleitung Made in Germany...
- Seite 18 Bedienungsanleitung © clearaudio electronic GmbH, 2018/05...
- Seite 19 Bedienungsanleitung Made in Germany...
- Seite 20 91054 Erlangen Germany Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2018 © clearaudio electronic GmbH, 2018/05 Made in Germany...
