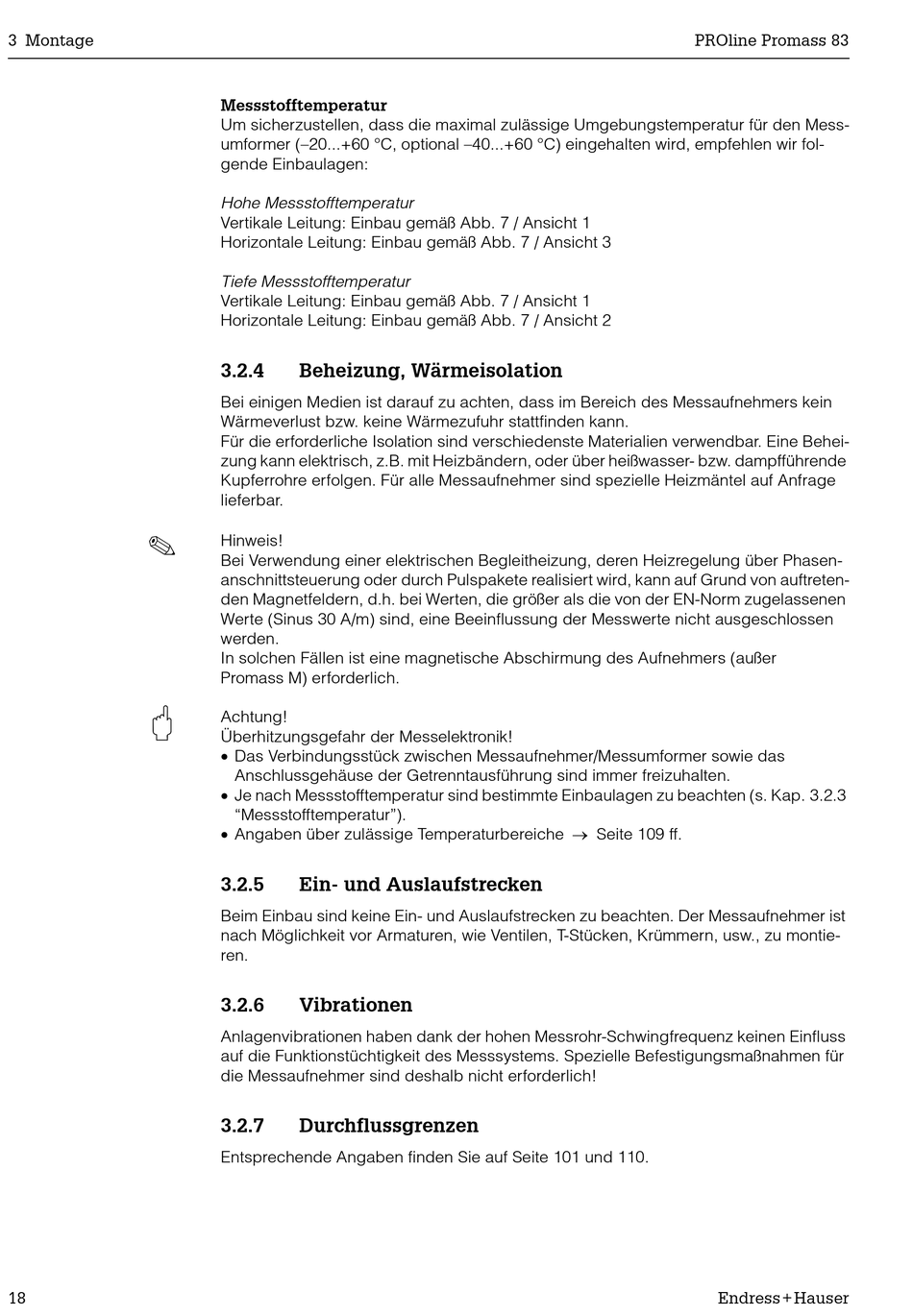

3 Montage
!
"
18
Messstofftemperatur
Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Mess-
umformer (–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir fol-
gende Einbaulagen:
Hohe Messstofftemperatur
Vertikale Leitung: Einbau gemäß Abb. 7 / Ansicht 1
Horizontale Leitung: Einbau gemäß Abb. 7 / Ansicht 3
Tiefe Messstofftemperatur
Vertikale Leitung: Einbau gemäß Abb. 7 / Ansicht 1
Horizontale Leitung: Einbau gemäß Abb. 7 / Ansicht 2
3.2.4 Beheizung, Wärmeisolation
Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers kein
Wärmeverlust bzw. keine Wärmezufuhr stattfinden kann.
Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. Eine Behei-
zung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser- bzw. dampfführende
Kupferrohre erfolgen. Für alle Messaufnehmer sind spezielle Heizmäntel auf Anfrage
lieferbar.
Hinweis!
Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasen-
anschnittsteuerung oder durch Pulspakete realisiert wird, kann auf Grund von auftreten-
den Magnetfeldern, d.h. bei Werten, die größer als die von der EN-Norm zugelassenen
Werte (Sinus 30 A/m) sind, eine Beeinflussung der Messwerte nicht ausgeschlossen
werden.
In solchen Fällen ist eine magnetische Abschirmung des Aufnehmers (außer
Promass M) erforderlich.
Achtung!
Überhitzungsgefahr der Messelektronik!
x Das Verbindungsstück zwischen Messaufnehmer/Messumformer sowie das
Anschlussgehäuse der Getrenntausführung sind immer freizuhalten.
x Je nach Messstofftemperatur sind bestimmte Einbaulagen zu beachten (s. Kap. 3.2.3
"Messstofftemperatur").
x Angaben über zulässige Temperaturbereiche o Seite 109 ff.
3.2.5

Ein- und Auslaufstrecken

Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten. Der Messaufnehmer ist
nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern, usw., zu montie-
ren.
3.2.6

Vibrationen

Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss
auf die Funktionstüchtigkeit des Messsystems. Spezielle Befestigungsmaßnahmen für
die Messaufnehmer sind deshalb nicht erforderlich!
3.2.7

Durchflussgrenzen

Entsprechende Angaben finden Sie auf Seite 101 und 110.
