Levelflex FMP56, FMP57
Endress+Hauser

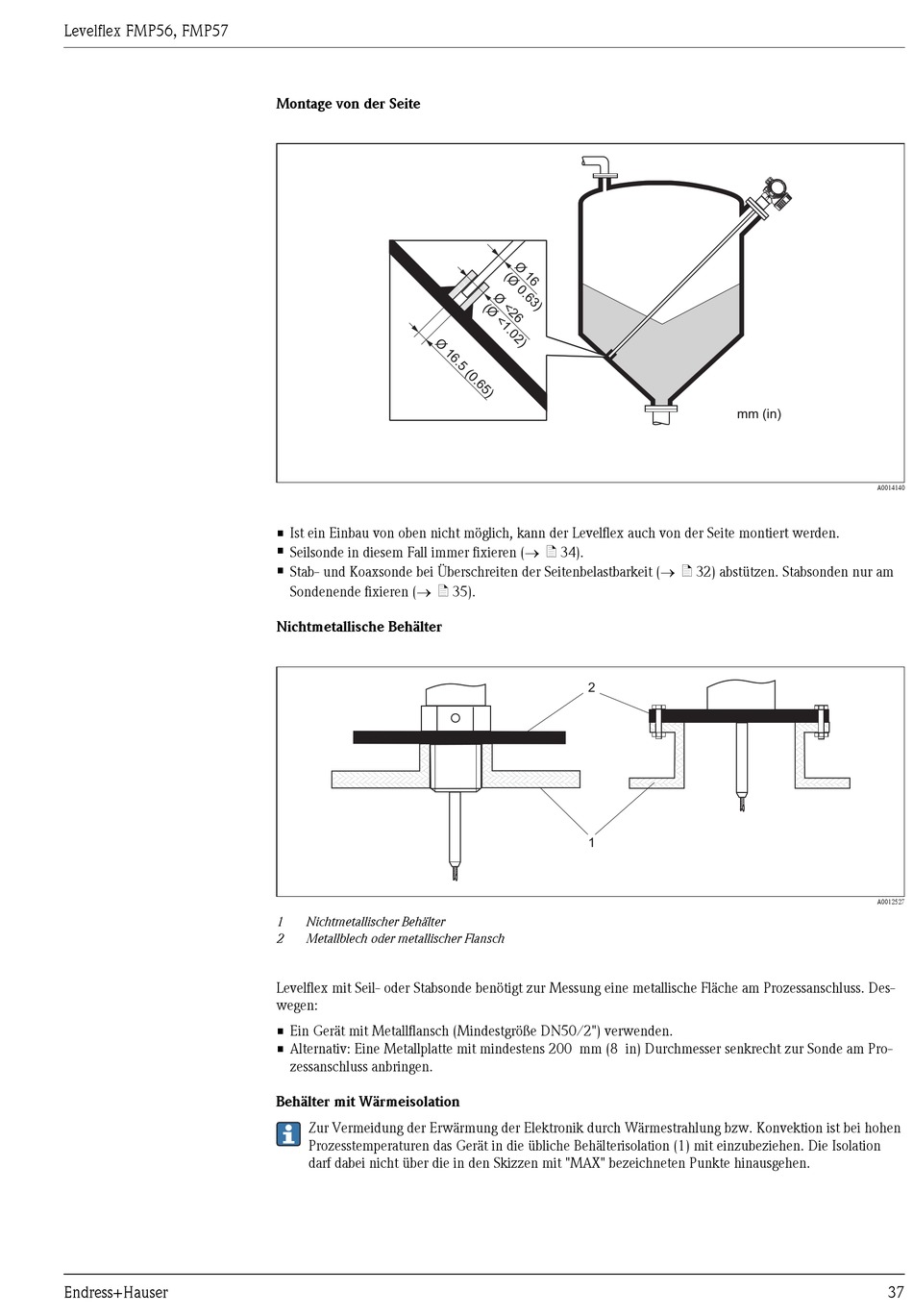

Montage von der Seite
• Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden.
• Seilsonde in diesem Fall immer fixieren (® ä 34).
• Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit (® ä 32) abstützen. Stabsonden nur am
Sondenende fixieren (® ä 35).
Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessanschluss. Des-
wegen:
• Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden.
• Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Pro-
zessanschluss anbringen.
Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen
Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation
darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen.
mm (in)
2
1
A0014140
A0012527
37
