Levelflex FMP56, FMP57
Endress+Hauser
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
– wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstrebungen oder
ein anderes Teil berührt
– wenn sich die Sonde näher als 0,5 m (1,6 ft) an eine Betonwand annähert.
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
– Seil 4 mm (1/6"), 316: M 14
– Seil 6 mm (1/4"), 316: M 20
– Seil 6 mm (1/4"), PA>Stahl: M14
– Seil 8mm (1/3"), PA>Stahl: M20
• Beim Fixieren treten deutlich höhere Zugbelastungen der Sonde auf. Deswegen vorzugsweise die 6 mm
(1/4") Seilsonde verwenden.
• Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die Befestigung mit
zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befestigungssatz verwenden
(® ä 73).
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu
vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft
Seillänge)]. Zugbelastbarkeit von Seilsonden: (® ä 29)

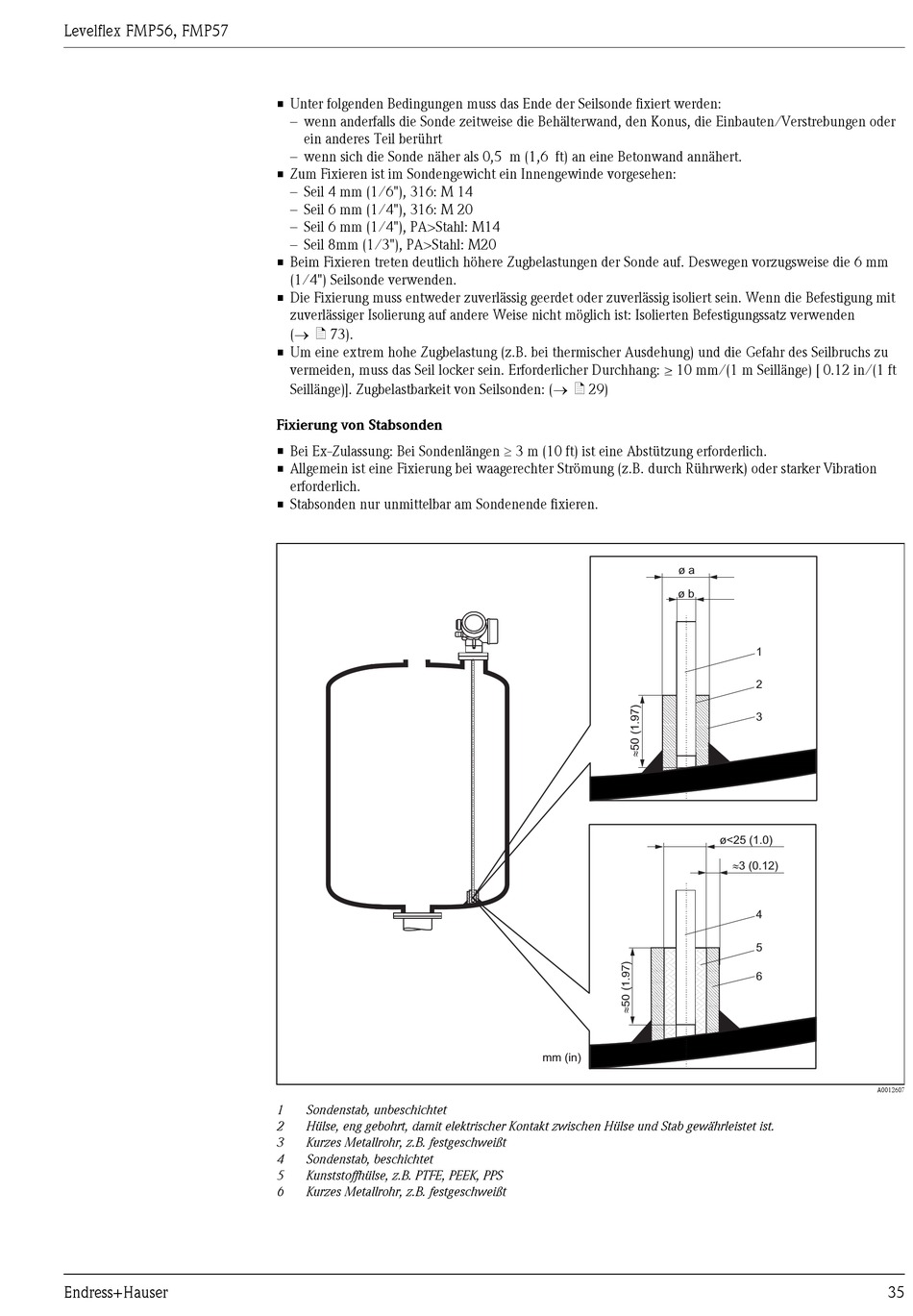

Fixierung von Stabsonden

• Bei Ex-Zulassung: Bei Sondenlängen ³ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration
erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
ø a
ø b
mm (in)
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
A0012607
