Blockdistanz

Messfrequenzspektrum

Ausgangssignal

10
• Reduktion des max. möglichen Messbereiches durch Ansatzbildung, vor allem von feuchten Produk-
ten.
• Für sehr lockere oder aufgelockerte Schüttgüter gilt die jeweils niedrigere Gruppe.

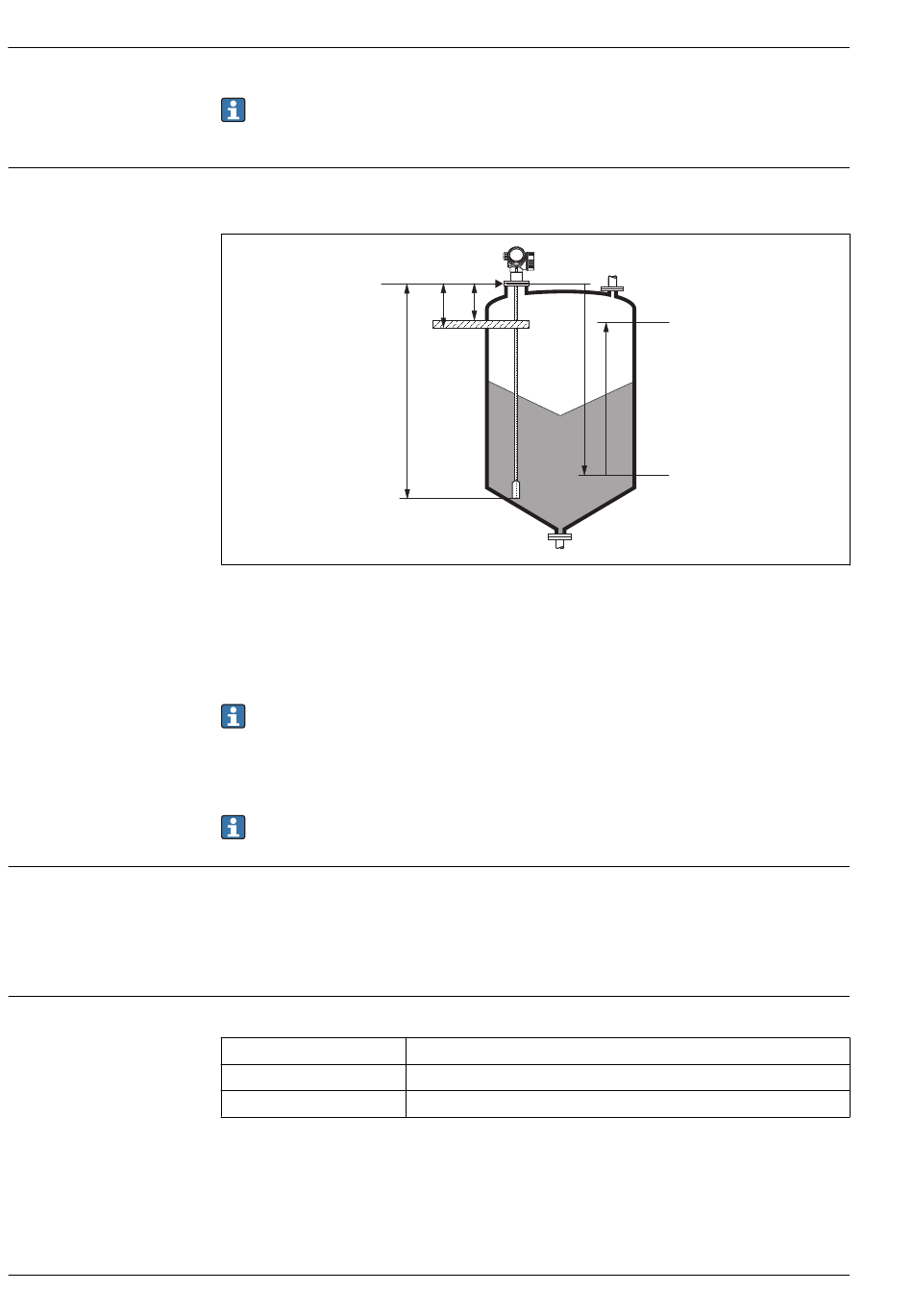

Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montageflansch)
bis zum maximalen Füllstand.
R
LN
R = Referenzpunkt der Messung
LN = Sondenlänge
UB = Obere Blockdistanz
Blockdistanz (Werkseinstellung):
• Für Stab- und Seilsonden bis 8 m (26 ft): 200 mm (8 in)
• Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge
Die angegebenen Blockdistanzen sind ab Werk voreingestellt. Je nach Anwendung kann diese Einstel-
lung auch verändert werden.
Für Stab- und Seilsonden kann bei Medien mit DK > 7 sowie generell bei Einbau in Bypass/Schwall-
rohr die Blockdistanz in der Regel auf 100 mm (4") reduziert werden.
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
Zusätzlich zur Blockdistanz lässt sich eine Sicherheitsdistanz SD definieren. Das Gerät gibt eine War-
nung aus, wenn der Füllstand in diese Sicherheitsdistanz steigt.
100 MHz...1,5 GHz
Ausgangskenngrößen
HART
Signalkodierung
Datenübertragungsrate
Galvanische Trennung
SD UB
E
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
SD = Sicherheitsdistanz
FSK ±0,5 mA über dem Stromsignal
1200 Baud
Ja
Levelflex FMP56, FMP57
100%
F
0%
Endress+Hauser
A0013628
