Levelflex FMP56, FMP57
Endress+Hauser

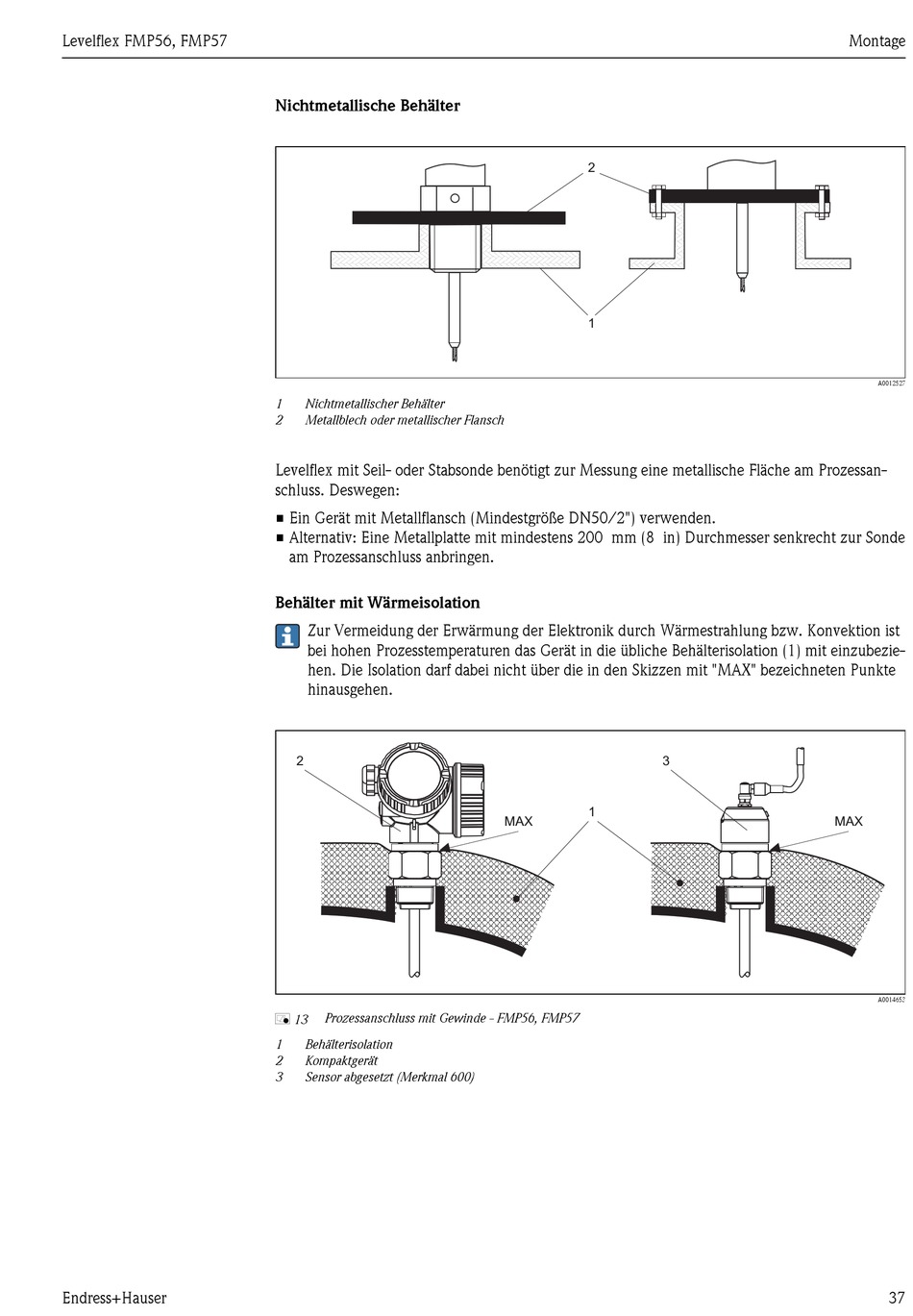

Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan-
schluss. Deswegen:
• Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden.
• Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde
am Prozessanschluss anbringen.
Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist
bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubezie-
hen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte
hinausgehen.
2
Prozessanschluss mit Gewinde - FMP56, FMP57
å 13
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt (Merkmal 600)
2
1
3
1
MAX
Montage
A0012527
MAX
A0014653
37
