Levelflex FMP56, FMP57

Messprinzip

Endress+Hauser

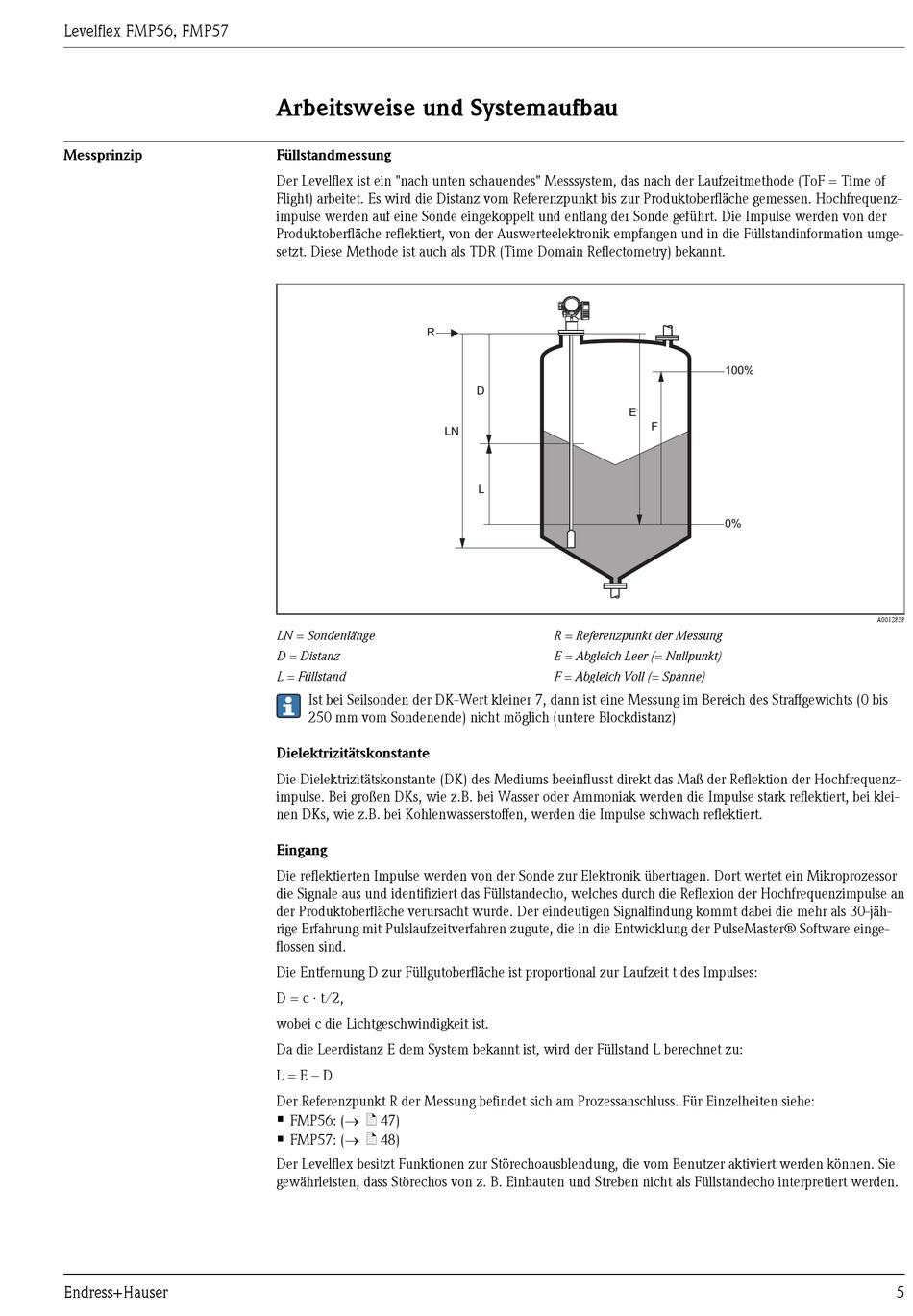

Arbeitsweise und Systemaufbau

Füllstandmessung
Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of
Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche gemessen. Hochfrequenz-
impulse werden auf eine Sonde eingekoppelt und entlang der Sonde geführt. Die Impulse werden von der
Produktoberfläche reflektiert, von der Auswerteelektronik empfangen und in die Füllstandinformation umge-
setzt. Diese Methode ist auch als TDR (Time Domain Reflectometry) bekannt.
R
LN
LN = Sondenlänge
D = Distanz
L = Füllstand
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts (0 bis
250 mm vom Sondenende) nicht möglich (untere Blockdistanz)
Dielektrizitätskonstante
Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der Hochfrequenz-
impulse. Bei großen DKs, wie z.B. bei Wasser oder Ammoniak werden die Impulse stark reflektiert, bei klei-
nen DKs, wie z.B. bei Kohlenwasserstoffen, werden die Impulse schwach reflektiert.
Eingang
Die reflektierten Impulse werden von der Sonde zur Elektronik übertragen. Dort wertet ein Mikroprozessor
die Signale aus und identifiziert das Füllstandecho, welches durch die Reflexion der Hochfrequenzimpulse an
der Produktoberfläche verursacht wurde. Der eindeutigen Signalfindung kommt dabei die mehr als 30-jäh-
rige Erfahrung mit Pulslaufzeitverfahren zugute, die in die Entwicklung der PulseMaster® Software einge-
flossen sind.
Die Entfernung D zur Füllgutoberfläche ist proportional zur Laufzeit t des Impulses:
D = c · t/2,
wobei c die Lichtgeschwindigkeit ist.
Da die Leerdistanz E dem System bekannt ist, wird der Füllstand L berechnet zu:
L = E – D
Der Referenzpunkt R der Messung befindet sich am Prozessanschluss. Für Einzelheiten siehe:
• FMP56: (® ä 47)
• FMP57: (® ä 48)
Der Levelflex besitzt Funktionen zur Störechoausblendung, die vom Benutzer aktiviert werden können. Sie
gewährleisten, dass Störechos von z. B. Einbauten und Streben nicht als Füllstandecho interpretiert werden.
D
E
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
100%
F
0%
A0012838
