Abmessungen Promass I: Spülanschlüsse / Druckbehälterüberwachung

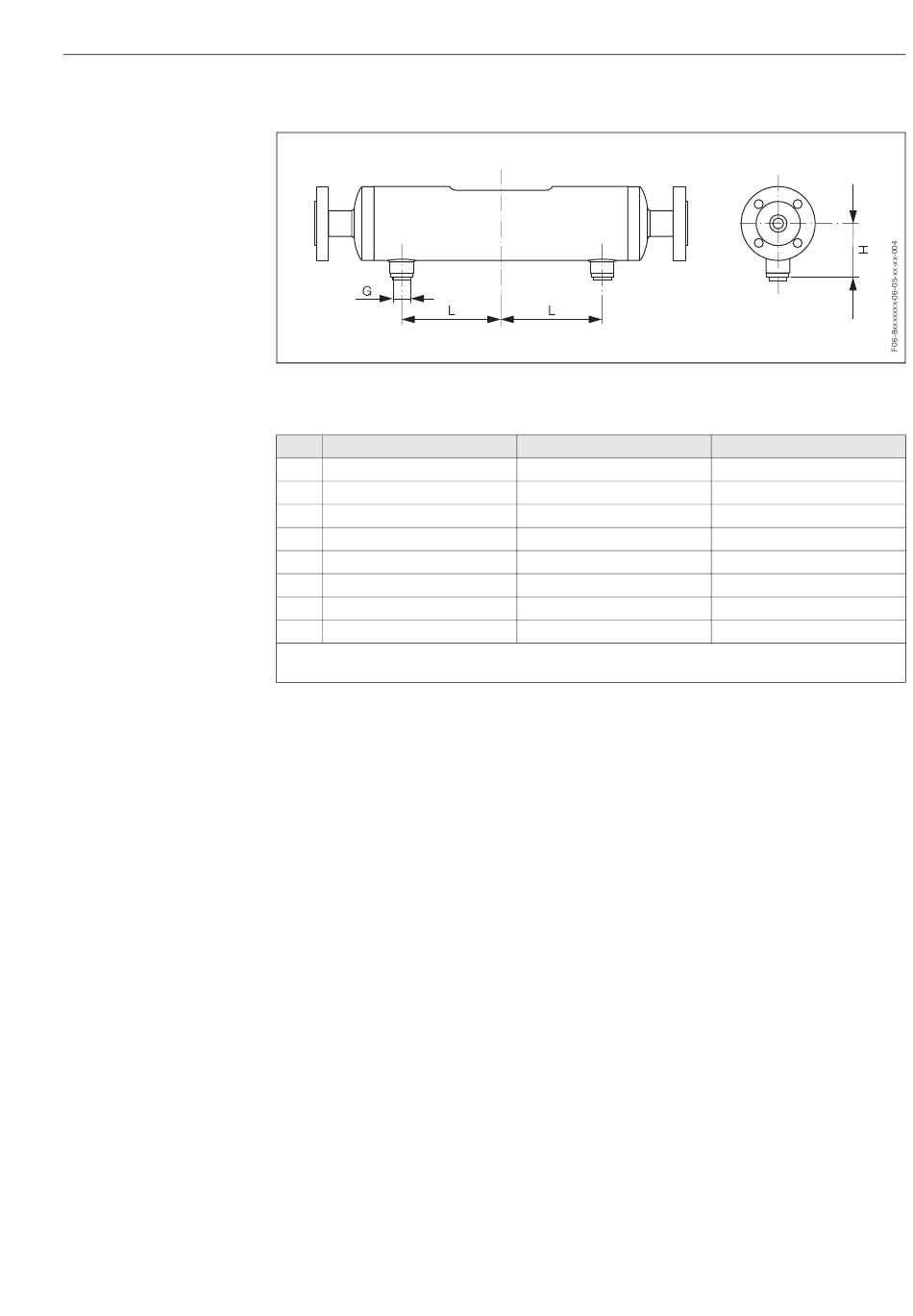

Abb. 96: Abmessungen Promass I: Spülanschlüsse / Druckbehälterüberwachung
DN L
2)
8 61
15 79
1)
15 79
25 148
1)
25 148
40 196
1)
40 196
50 244
1)
DN 15, 25, 40 "FB" = Promass I mit vollem Nennweitenquerschnitt
2)
DN 8 standardmäßig mit DN 15-Flanschen
10 Technische Daten
H
90,65
90,65
90,65
90,65
90,65
103,35
103,35
117,75
G
1/2"-NPT
1/2"-NPT
1/2"-NPT
1/2"-NPT
1/2"-NPT
1/2"-NPT
1/2"-NPT
1/2"-NPT
175
