Abmessungen Promass I: SMS 1145-Anschlüsse (Milchrohrverschraubung)

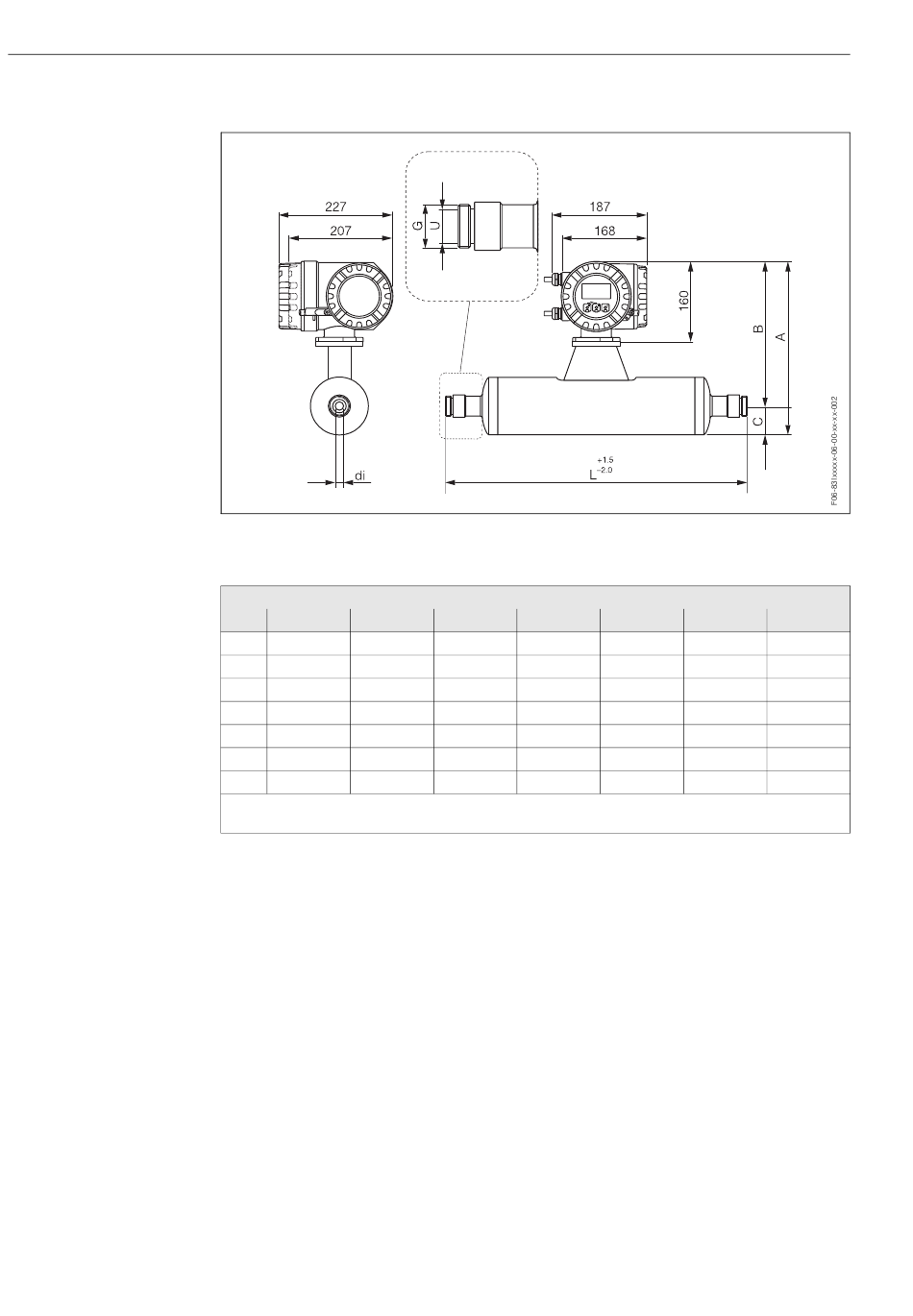

Abb. 95: Abmessungen Promass I: SMS 1145-Anschlüsse (Milchrohrverschraubung)
Milchrohrverschraubung SMS 1145 / 3A-Ausführung
DN A B
8 350 291
15 350 291
25 350 291
2)
25 377 305
40 377 305
2)
40 406 320
50 406 320
1)
3A-Ausführung (Ra @ 0,8 2 m/150 grit)
2)
DN 15, 25, 40 "FB" = Promass I mit vollem Nennweitenquerschnitt
1)
: Titan Grade 2
C G L
59 Rd 40 x 1/6" 427
59 Rd 40 x 1/6" 463
59 Rd 40 x 1/6" 603
72 Rd 40 x 1/6" 736
72 Rd 60 x 1/6" 738
86 Rd 60 x 1/6" 857
86 Rd 70 x 1/6" 858
PROline Promass 83
U di
22,5 8,55
22,5 11,38
22,5 17,07
22,5 25,60
35,5 25,60
35,5 35,62
48,5 35,62
