Typenschild Messaufnehmer; Ce-Zeichen, Konformitätserklärung - Endress+Hauser PROline promass 83 Betriebsanleitung

2 Identifizierung
10
2.1.2

Typenschild Messaufnehmer

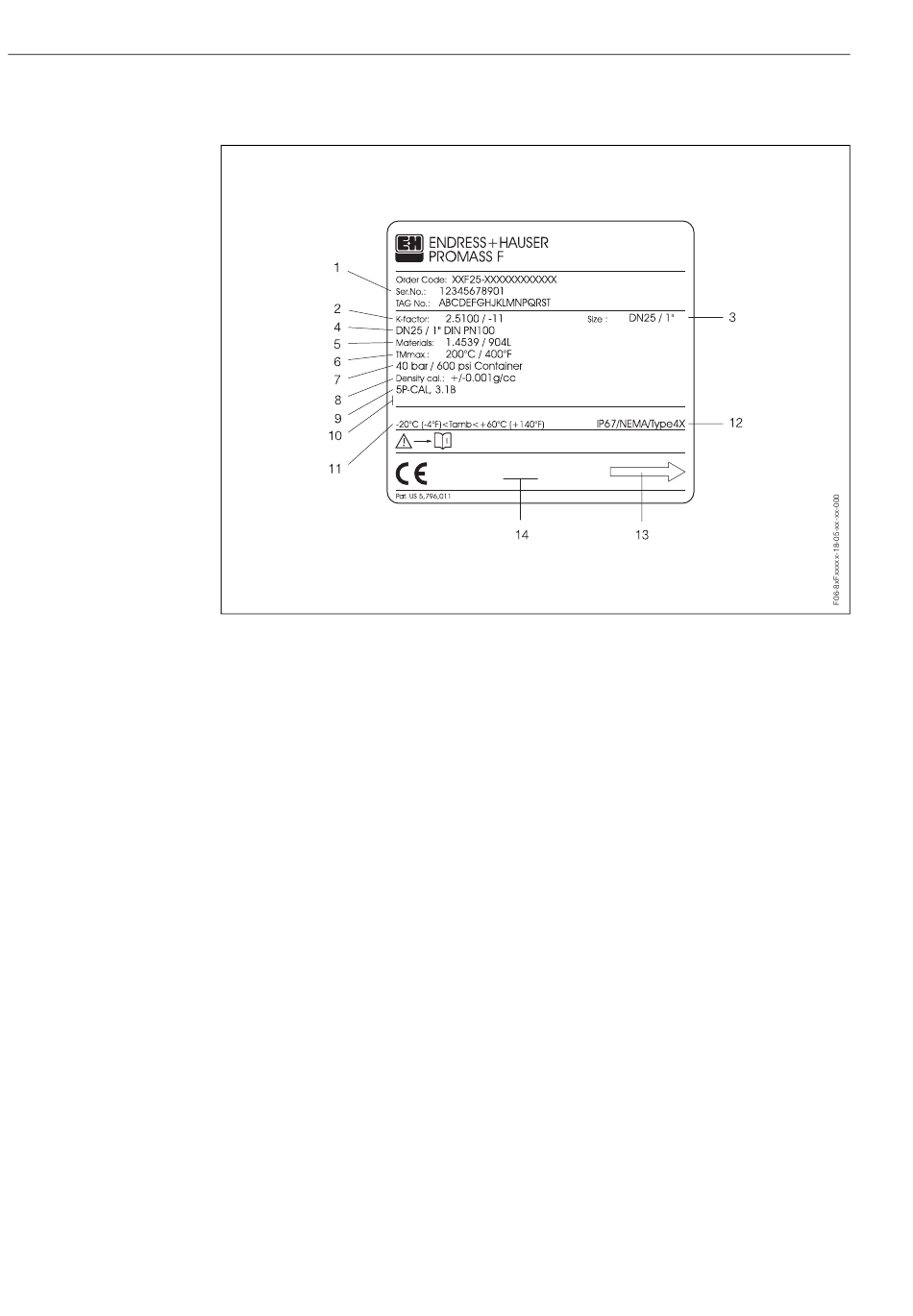

Abb. 2: Typenschildangaben für Messaufnehmer "Promass F" (Beispiel)
1 Bestellcode / Seriennummer: Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben
der Auftragsbestätigung entnommen werden.
2 Kalibrierfaktor: 2.5100 / Nullpunkt: –11
3 Geräte-Nennweite: DN 25 / 1"
4 Flansch-Nennweite: DN 25 / 1"
Nenndruck: DIN PN 100 bar
5 Werkstoff Messrohr: Rostfreier Stahl 1.4539/904L
6 TMmax +200 °C / +400 °F (max. Messstofftemperatur)
7 Druckbereich Schutzbehälter: max. 40 bar (bzw. 600 psi)
8 Messgenauigkeit Dichte: ±0,001 g/cc
9 Zusatzangaben (Beispiele):
– Mit 5-Punkte-Kalibrierung
– Mit 3.1 B-Zeugnis für messstoffberührende Werkstoffe
10 Raum für Zusatzinformationen bei Sonderprodukten
11 Zulässige Umgebungstemperatur
12 Schutzart
13 Durchflussrichtung
14 Raum für Zusatzinformationen zur Ausführung (Zulassungen, Zertifikate)
2.2 CE-Zeichen, Konformitätserklärung
Die Geräte sind nach dem Stand der Technik betriebsicher gebaut und geprüft und
haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die Geräte
berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010 "Sicher-
heitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte", sowie die
EMV-Anforderungen gemäß EN 61326/A1.
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzli-
chen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche
Prüfung des Gerätes mit der Anbringung des CE-Zeichens.
PROline Promass 83
Endress+Hauser
