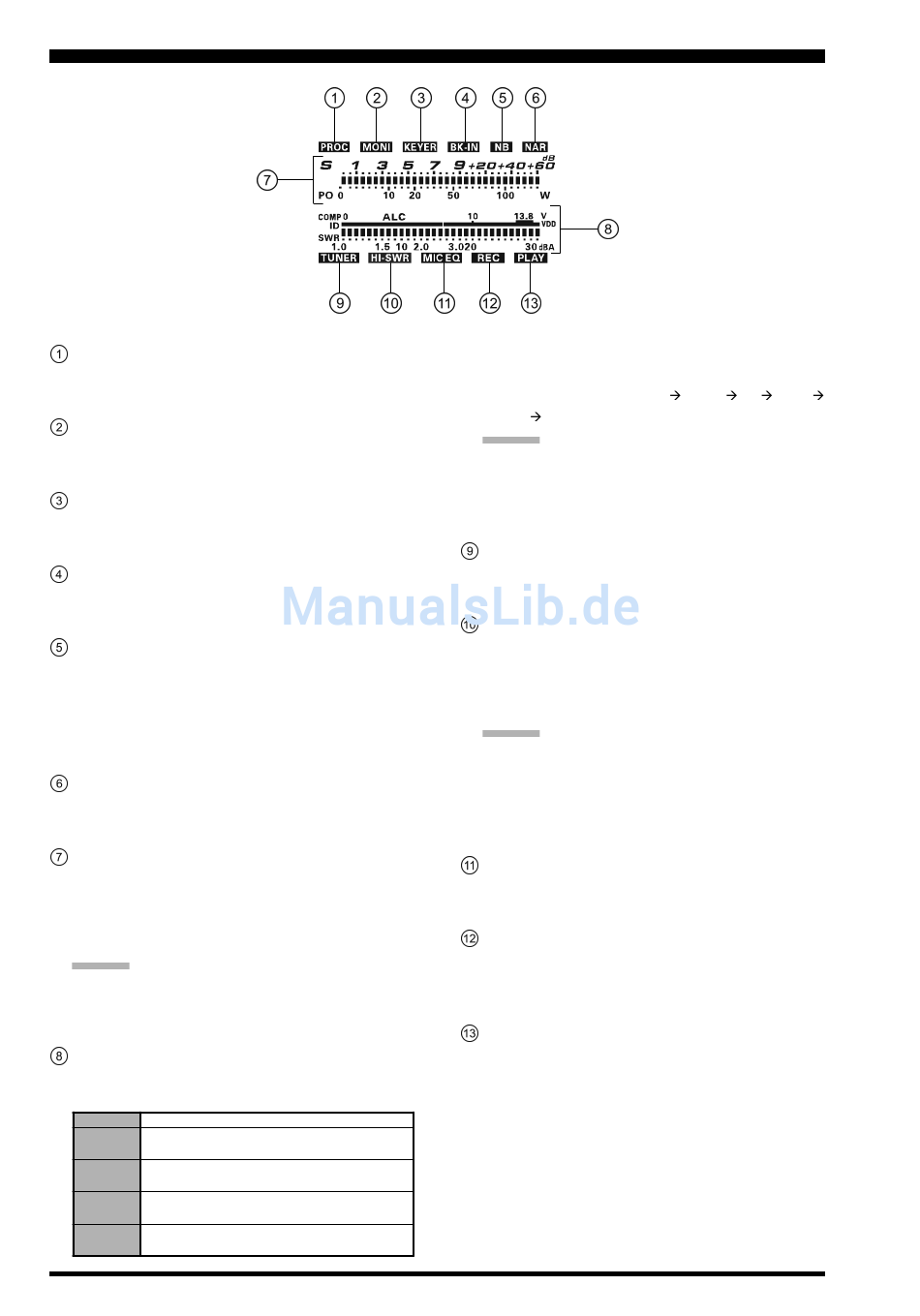

Display - Yaesu FT-950 Bedienungsanleitung

D
ISPLAY ( L
PROC
Symbol erscheint, wenn der DSP-Sprachprozessor ein-
geschaltet ist.
MONI
Symbol erscheint, wenn der Sendemonitor eingeschal-
tet ist.
KEYER
Symbol erscheint, wenn der interne CW-Keyer einge-
schaltet ist.
BK-IN
Symbol erscheint, wenn bei CW der Break-In-Betrieb
eingeschaltet ist.
NB
Symbol erscheint, wenn der Störaustaster (für kurze
gepulste Störungen) des Empfängers eingeschaltet ist.
Dieses Symbol blinkt 3 Sek. lang und erscheint dann
dauerhaft, wenn der Störaustaster des Empfängers für
längere gepulste Störungen eingeschaltet ist.
NAR
Symbol erscheint, wenn das schmale ZF-DSP-Filter
des Empfängers eingeschaltet ist.
S/PO
Balkeninstrument zeigt bei Empfang die Signalstärke
im Bereich von S-0 bis S-9 +60 dB an.
Balkeninstrument zeigt beim Senden die HF-Aus-
gangsleistung im Bereich von 0 bis 150 W an.
H :
INWEIS
Für das S-Meter und die Leistungsanzeige lässt sich in
den Menüs „007 DISP PKH S 007 DISP PKH S" bzw. „008 DISP PKH
007 DISP PKH S 007 DISP PKH S 007 DISP PKH S
PO" eine Peak-Hold-Charakteristik einschalten.
PO PO
PO PO
Multifunktions-Instrument
Balkeninstrument, für das beim Senden folgende fünf
Funktionen wählbar sind:
ALC Anzeige der relativen ALC-Spannung.
SWR Anzeige des SWR (SWV)
(vorwärts:rückwärts), zwischen 1,0 und 3,0.
ID Anzeige des Drainstroms der Endstufe
zwischen 0 und 30 A.
VDD Anzeige der Drainspannung der Endstufe
(Normalwert: 13,8 V).
COMP Anzeige des Kompressionspegels des
Sprachprozessors zwischen 0 und 30 dB.
24
)
S
INKE EITE
008 DISP PKH 008 DISP PKH 008 DISP PKH 008 DISP PKH
Die Wahl der Anzeigefunktion erfolgt durch mehrfa-
ches Drücken der [ METER ] -Taste, sodass man durch
die Funktionen scrollt. (ALC
ALC ALC
ALC ALC
ALC .... )
COMP COMP COMP COMP COMP ALC ALC ALC ALC
H :
INWEIS
Für das ALC-Meter und die Drainstromanzeige lässt
sich in den Menüs „009 DISP PKH ALC 009 DISP PKH ALC" bzw. „010
009 DISP PKH ALC 009 DISP PKH ALC 009 DISP PKH ALC
DISP PKH ID" eine Peak-Hold-Charakteristik
DISP PKH ID DISP PKH ID
DISP PKH ID DISP PKH ID
einschalten.
TUNER
Symbol erscheint, wenn der interne automatische An-
tennentuner eingeschaltet ist.
HI-SWR
Symbol erscheint, wenn der Richtkoppler und der
Mikroprozessor ein ungewöhnlich hohes SWV (über
3,0:1) feststellen, das vom automatischen Antennen-
tuner nicht ausgeglichen werden kann.
H :
INWEIS
Wenn dieses Symbol erscheint, muss überprüft wer-
den, ob eine geeignete Antenne für das gewählte Band
angeschlossen ist. Falls dies der Fall ist, müssen An-
tenne, Kabel und Stecker überprüft und ein eventuel-
ler Fehler behoben werden.
MIC EQ
Symbol erscheint, wenn der 3-Band-parametrische
Mikrofon-Equalizer über das Menü eingeschaltet ist.
REC
Symbol erscheint, während der optionale Sendesprach-
speicher aufzeichnet oder der Contest-Speicher-Keyer
mit CW-Zeichen programmiert wird.
PLAY
Symbol erscheint, während der optionale Sendesprach-
speicher die aufgezeichnete Sprache oder der Contest-
Speicher-Keyer die programmierten CW-Zeichen aus-
gibt.
FT-950 B
EDIENUNGSANLEITUNG
SWR SWR ID ID ID ID ID VDD VDD
