Programmierung

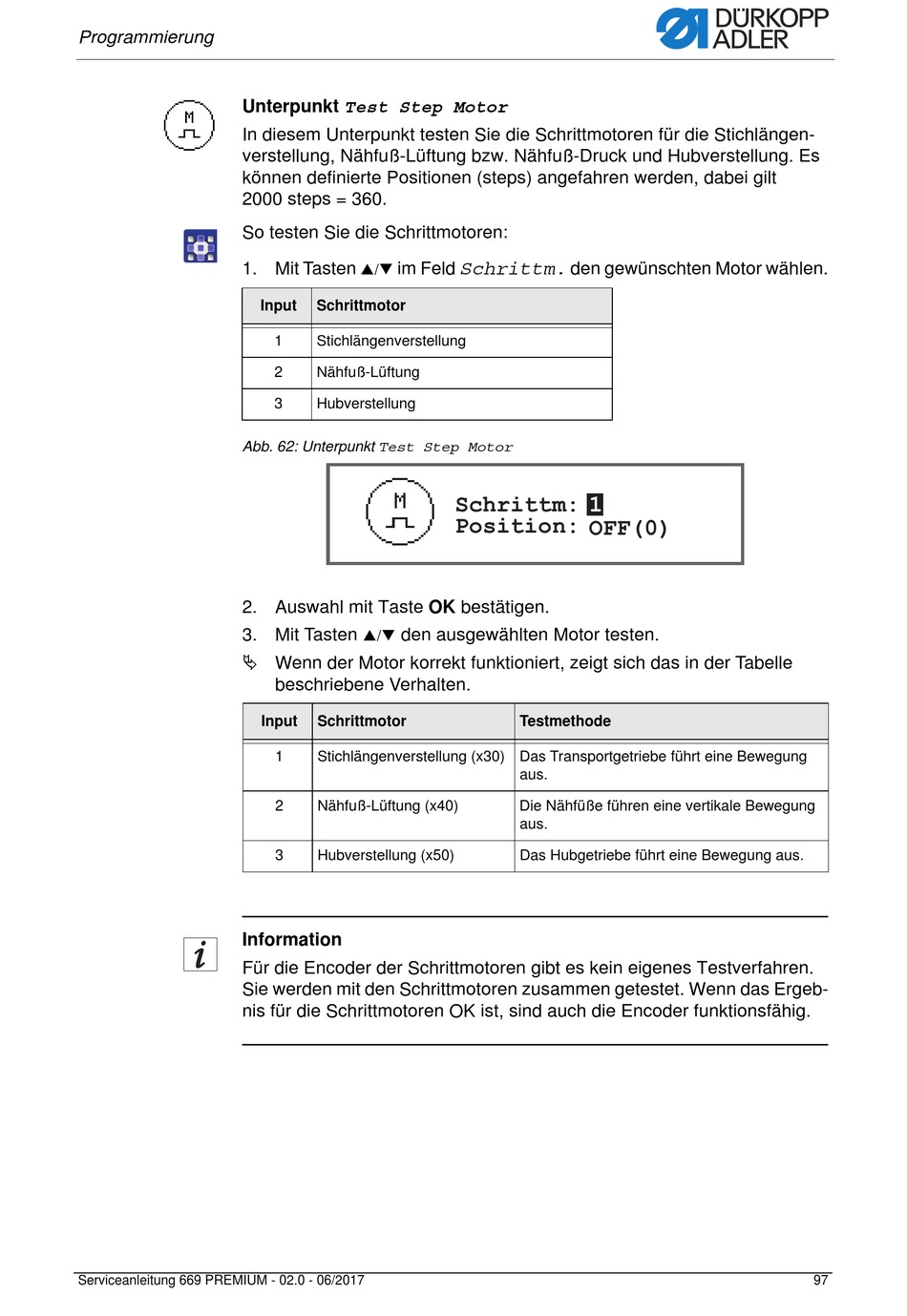

Unterpunkt Test Step Motor
In diesem Unterpunkt testen Sie die Schrittmotoren für die Stichlängen-
verstellung, Nähfuß-Lüftung bzw. Nähfuß-Druck und Hubverstellung. Es
können definierte Positionen (steps) angefahren werden, dabei gilt
2000 steps = 360.
So testen Sie die Schrittmotoren:
1. Mit Tasten
Abb. 62: Unterpunkt Test Step Motor
2. Auswahl mit Taste OK bestätigen.
3. Mit Tasten
Wenn der Motor korrekt funktioniert, zeigt sich das in der Tabelle
Information
Für die Encoder der Schrittmotoren gibt es kein eigenes Testverfahren.
Sie werden mit den Schrittmotoren zusammen getestet. Wenn das Ergeb-
nis für die Schrittmotoren OK ist, sind auch die Encoder funktionsfähig.
Serviceanleitung 669 PREMIUM - 02.0 - 06/2017
/
im Feld
Input
Schrittmotor
1
Stichlängenverstellung
2
Nähfuß-Lüftung
3
Hubverstellung
/
den ausgewählten Motor testen.
beschriebene Verhalten.
Input
Schrittmotor
1
Stichlängenverstellung (x30) Das Transportgetriebe führt eine Bewegung
2
Nähfuß-Lüftung (x40)
3
Hubverstellung (x50)
den gewünschten Motor wählen.
Schrittm.
Schrittm:
1
Position:
OFF(0)
Testmethode
aus.
Die Nähfüße führen eine vertikale Bewegung
aus.
Das Hubgetriebe führt eine Bewegung aus.
