5
Richtige Einstellung
Die beiden Zahnriemen-Räder müssen so übereinander stehen, dass der
Zahnriemen störungsfrei laufen kann. Das Spulerrad steht direkt neben
dem oberen Zahnriemen-Rad und bestimmt dessen Ausrichtung.
Wichtig
Die Position des oberen Zahnriemen-Rads wird durch den Abstand zum
Spulerrad definiert.
Deshalb müssen Sie zuerst das obere Zahnriemen-Rad am Spulerrad
ausrichten und danach das untere Zahnriemen-Rad so ausrichten, dass
der Zahnriemen störungsfrei über beide Räder läuft.
5.1 Oberes Zahnriemen-Rad positionieren

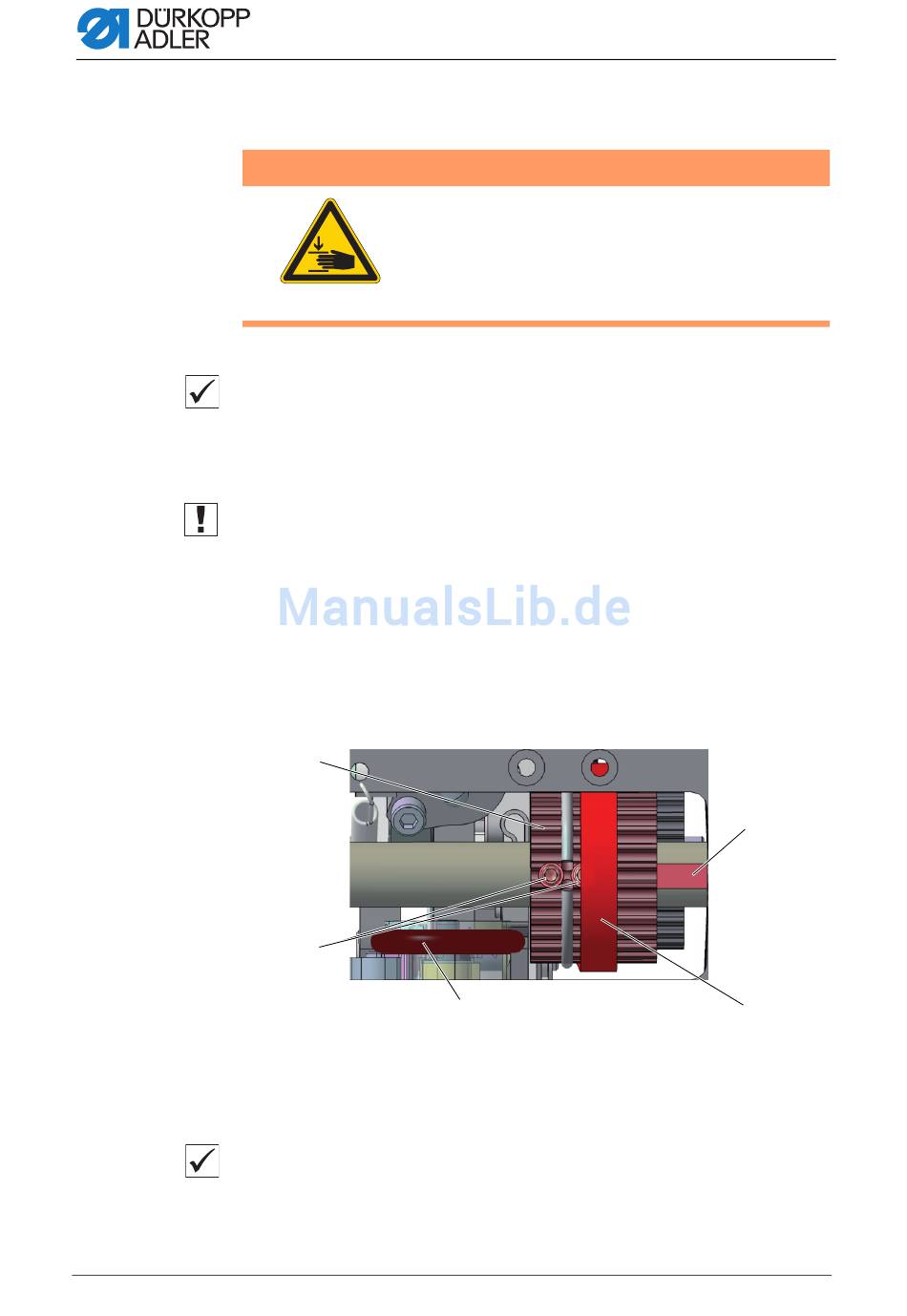

Abb. 15: Oberes Zahnriemen-Rad positionieren
(1) - Oberes Zahnriemen-Rad
(2) - Gewindestifte
(3) - Spulerrad
Richtige Einstellung
Die 2 Gewindestifte (2) des oberen Zahnriemen-Rads (1) sitzen vollstän-
dig auf der Fläche der Armwelle (5).
28
Zahnriemen-Räder positionieren
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Zahnriemen-
Räder positionieren.
①
②
③
Zahnriemen-Räder positionieren
(4) - Zahnriemen
(5) - Fläche der Armwelle
Serviceanleitung 669 PREMIUM - 02.0 - 06/2017
⑤
④
