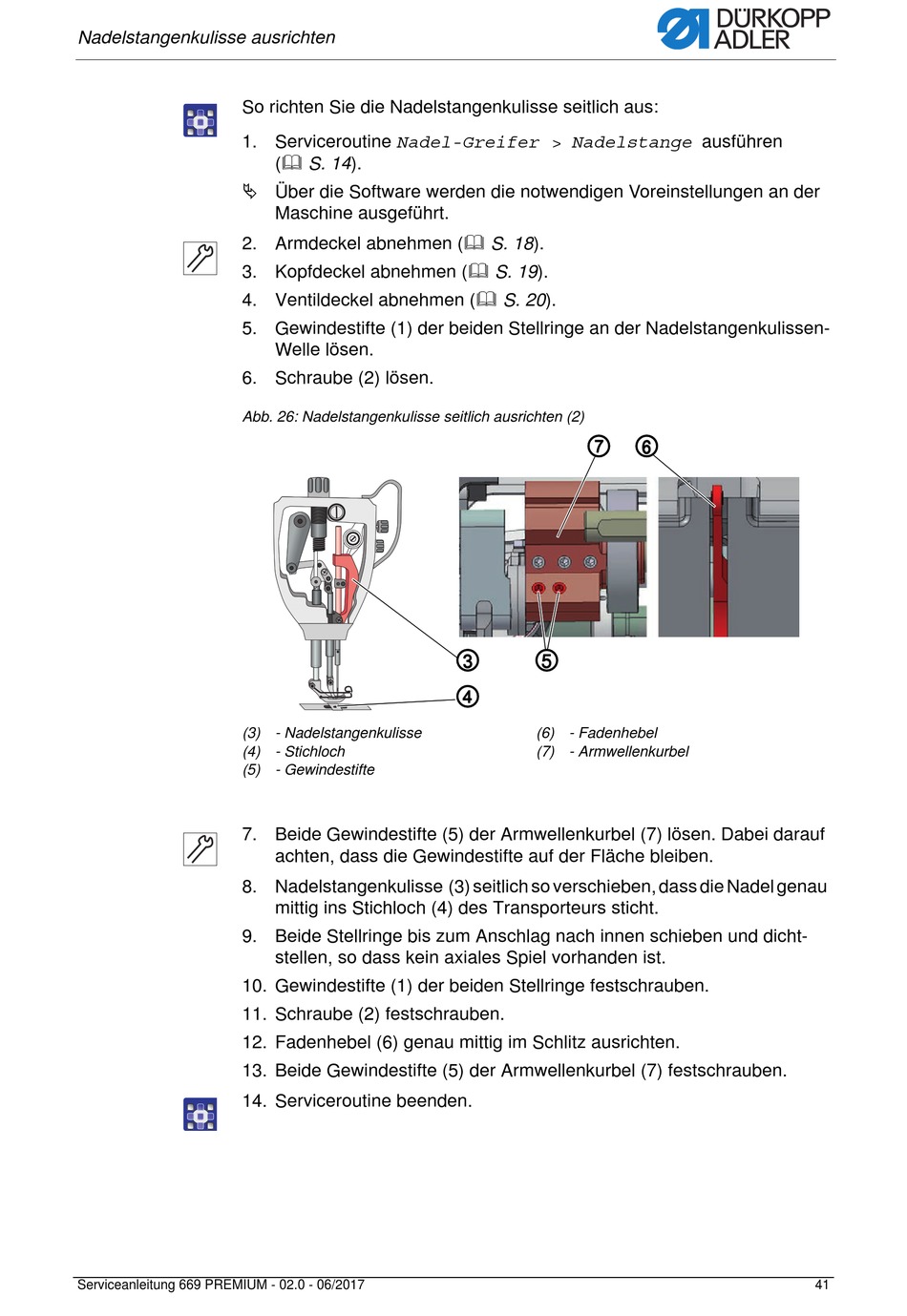

Nadelstangenkulisse ausrichten
So richten Sie die Nadelstangenkulisse seitlich aus:
1. Serviceroutine Nadel-Greifer > Nadelstange ausführen
Über die Software werden die notwendigen Voreinstellungen an der
2. Armdeckel abnehmen ( S. 18).
3. Kopfdeckel abnehmen ( S. 19).
4. Ventildeckel abnehmen ( S. 20).
5. Gewindestifte (1) der beiden Stellringe an der Nadelstangenkulissen-
6. Schraube (2) lösen.
Abb. 26: Nadelstangenkulisse seitlich ausrichten (2)
(3) - Nadelstangenkulisse
(4) - Stichloch
(5) - Gewindestifte
7. Beide Gewindestifte (5) der Armwellenkurbel (7) lösen. Dabei darauf
8. Nadelstangenkulisse (3) seitlich so verschieben, dass die Nadel genau
9. Beide Stellringe bis zum Anschlag nach innen schieben und dicht-
10. Gewindestifte (1) der beiden Stellringe festschrauben.
11. Schraube (2) festschrauben.
12. Fadenhebel (6) genau mittig im Schlitz ausrichten.
13. Beide Gewindestifte (5) der Armwellenkurbel (7) festschrauben.
14. Serviceroutine beenden.
Serviceanleitung 669 PREMIUM - 02.0 - 06/2017
( S. 14).
Maschine ausgeführt.
Welle lösen.
achten, dass die Gewindestifte auf der Fläche bleiben.
mittig ins Stichloch (4) des Transporteurs sticht.
stellen, so dass kein axiales Spiel vorhanden ist.
⑦
③
⑤
④
(6) - Fadenhebel
(7) - Armwellenkurbel
⑥
41
