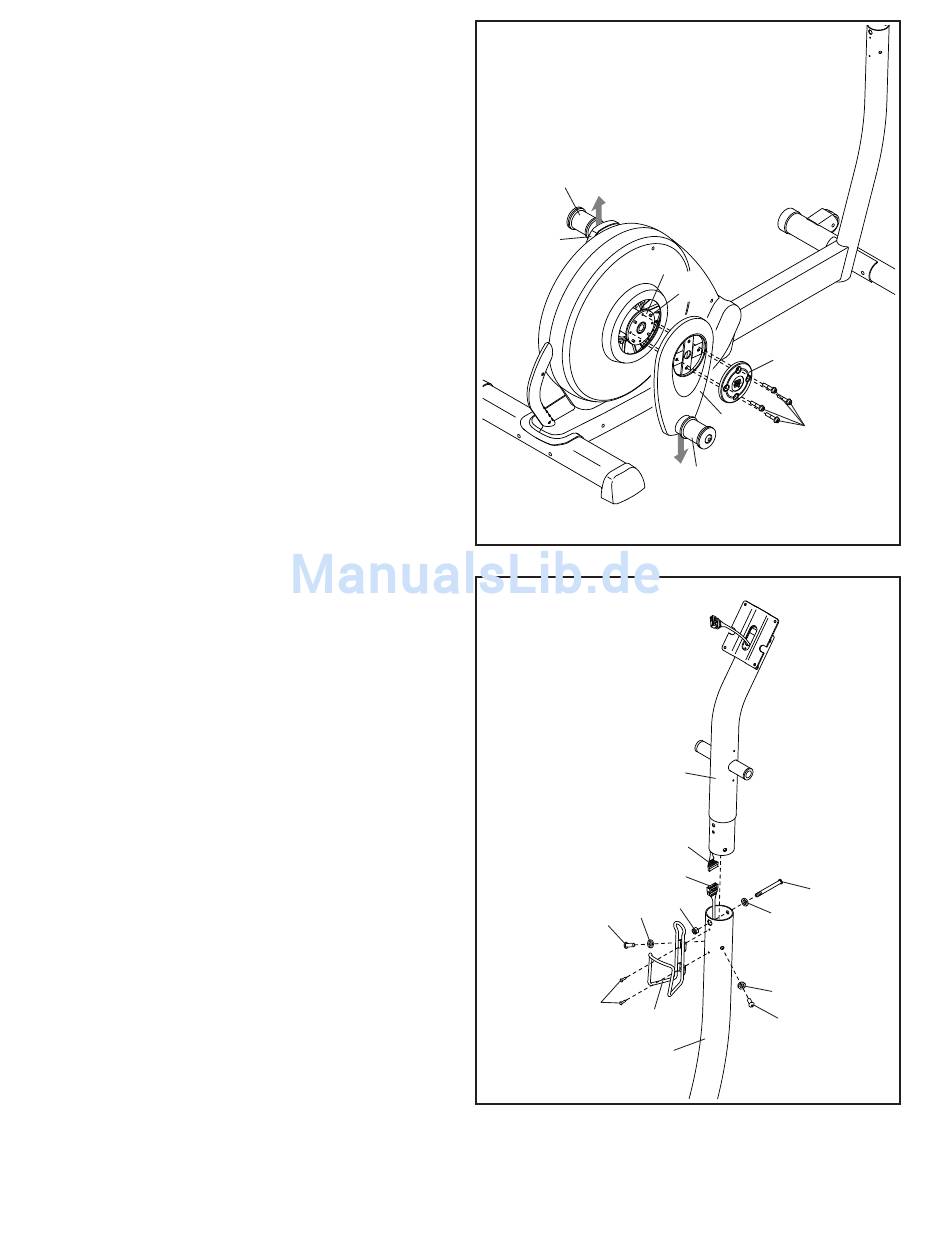

5. Halten Sie eine Nabenabdeckung (75) und einen
Kurbelarm (36) gegen die Kurbel (45) hin.
Stimmen Sie die Löcher der Nabenabdeckung
(75) und des Kurbelarms (36) mit den unbenutz-
ten Löchern auf der rechten Seite der Kurbel
(45) überein.
Stecken Sie vier Nabenschrauben (87) durch die
Nabenabdeckung (75) und den Kurbelarm (36)
und ziehen Sie die Nabenschrauben handfest
an der Kurbel (45) an. Ziehen Sie nun irgend-
eine Nabenschraube fest. Danach ziehen Sie
die Nabenschraube gegenüber der ersten
Nabenschraube fest. Jetzt erst ziehen Sie die
anderen zwei Nabenschrauben fest.
Wiederholen Sie diesen Schritt auf der linken
Seite des Ellipsentrainers.
Achten Sie darauf, dass die Kurbelarme (36)
so ausgerichtet sind, dass sich die Kurbel-
buchsenmanschetten (43) in den angegebe-
nen Positionen befinden. Anmerkung: Auf der
linken Seite befinden sich keine Rollenschrau-
ben (98).
6. Während eine zweite Person den Pfosten (3)
an die Basis (1) hinhält, stecken Sie den oberen
Kabelbaum (48) und den unteren Kabelbaum
(49) zusammen.
Tipp: Vermeiden Sie ein Abklemmen der
Kabel. Schieben Sie den Pfosten (3) in die Basis
(1) hinein.
Befestigen Sie den Pfosten (3) mit einem M8 x
69mm Bolzen (80), einem M8 Federring (90)
und einer M8 Kontermutter (79). Ziehen Sie
den Bolzen noch nicht fest. Vergewissern Sie
sich, dass sich die Kontermutter im sechs-
eckigen Loch in der Basis befindet.
Als Nächstes ziehen Sie zwei M8 x 23mm
Schrauben (84) mit zwei M8 Federringen (90)
handfest in die Basis (1) an. Ziehen Sie die
Schrauben noch nicht fest.
Befestigen Sie den Wasserflaschenhalter (22)
mit zwei M4 x 16mm Schrauben (103) an der
Basis (1).
5
43
36
6
Vermeiden Sie
ein Abklemmen
der Kabel
90
84
103
22
8
45
98
75
36
87
43
3
48
49
80
79
90
90
84
1
