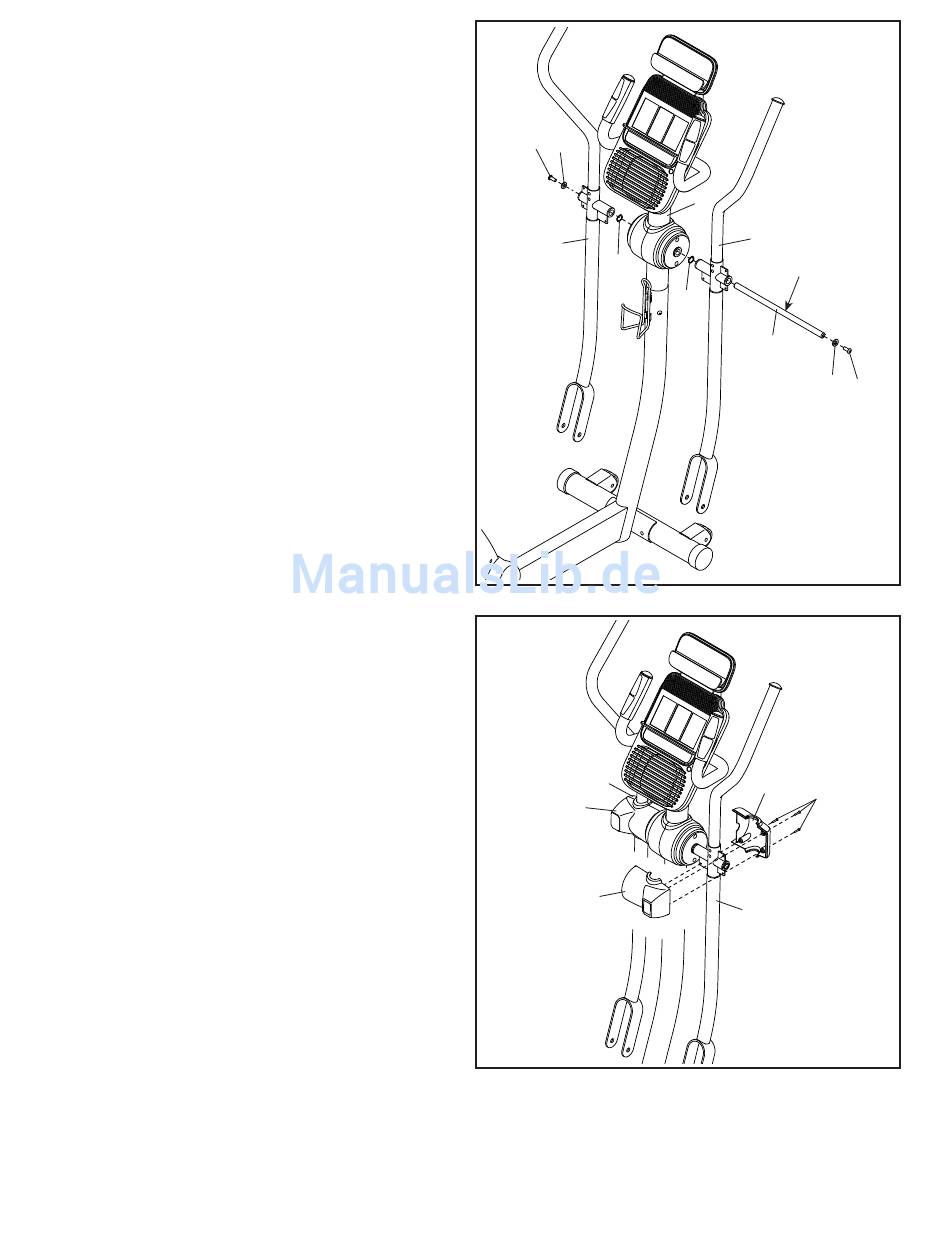

14. Mithilfe einer Plastiktüte, um Ihre Finger sauber
zu halten, geben Sie eine großzügige Menge
vom beigefügten Schmierfett auf die Drehachse
(74) und auf zwei Wellscheiben (111).
Stecken Sie die Drehachse (74) in den Pfosten
(3) hinein und zentrieren Sie diese.
Dann schieben Sie je eine Wellscheibe (111) auf
beide Enden der Drehachse (74).
Richten Sie dann den unteren Teil der rechten
Oberkörperstange (11) wie abgebildet aus und
stecken Sie ihn auf das rechte Ende der Dreh-
achse (74). Schieben Sie den unteren Teil der
linken Oberkörperstange (12) auf das linke Ende
der Drehachse.
Ziehen Sie auf beiden Enden der Drehachse
(74) je eine M8 x 23mm Schraube (84) mit einer
M8 Unterlegscheibe (88) gleichzeitig fest.
15. Halten Sie die rechte, vordere Stangen ab-
deckung (18) und die rechte, hintere Stangen-
abdeckung (19) um den unteren Teil der rechten
Oberkörperstange (11).
Befestigen Sie die Stangenabdeckungen (18,
19) mit drei M4 x 32mm Rundkopfschrauben
(105). Drehen Sie alle Rundkopfschrauben
lose ein und ziehen Sie diese danach fest.
Befestigen Sie die linke, vordere Stangenab-
deckung (20) und die linke, hintere Stangen-
abdeckung (21) auf die gleiche Weise.
14
84
88
12
111
15
20
21
19
12
3
11
Schmierfett
111
74
88
18
105
11
84
