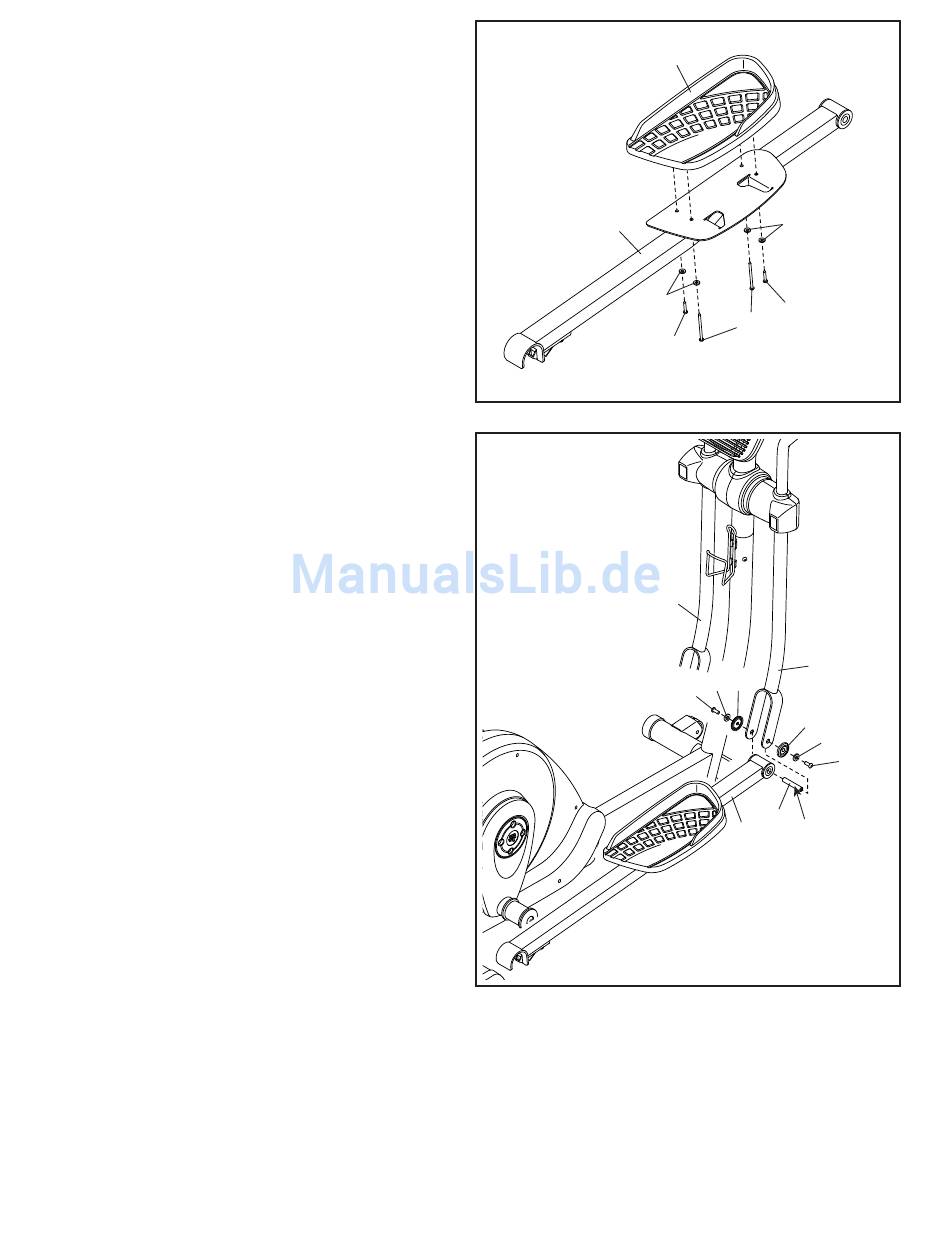

16. Identifizieren Sie das rechte Pedal (13) und den
rechten Pedalarm (14).
Befestigen Sie das rechte Pedal (13) mit zwei
#10 x 51mm Schrauben (108), zwei #10 x 13mm
Schrauben (104) und vier #10 Unterlegscheiben
(102) am rechten Pedalarm (14). Drehen Sie
alle Schrauben lose ein und ziehen Sie diese
danach fest.
Befestigen Sie das linke Pedal (nicht abge-
bildet) am linken Pedalarm (nicht abgebildet)
auf die gleiche Weise.
17. Geben Sie ein wenig Schmierfett auf eine der
Pedalarmachsen (32).
Drehen Sie eine M8 x 23mm Ansatzschraube
(115) mit einer M8 Unterlegscheibe (88) und
einer Pedalarmabdeckung (31) ein paar Drehun-
gen in die Pedalarmachse (32) ein.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (14) innerhalb der Klam-
mer am unteren Teil der rechten Ober körper-
stange (11) hinhält, schieben Sie die Pedal arm-
achse (32) durch beide Teile durch.
Drehen Sie als Nächstes eine M8 x 23mm
Ansatzschraube (115) mit einer M8 Unterleg-
scheibe (88) und einer Pedalarmabdeckung
(31) ein paar Drehungen in die Pedalarmachse
(32) ein. Ziehen Sie beide Ansatzschrauben
gleichzeitig fest. Um ein Beschädigen der
Pedalarmabdeckungen zu vermeiden, ziehen
Sie die Ansatzschrauben nicht zu fest an.
Wiederholen Sie diesen Schritt, um den
linken Pedalarm (nicht abgebildet) am unte-
ren Teil der linken Oberkörperstange (12) zu
befestigen.
16
14
102
17
13
13
102
104
108
104
12
11
115 88
31
31
88
32
Schmierfett
14
115
