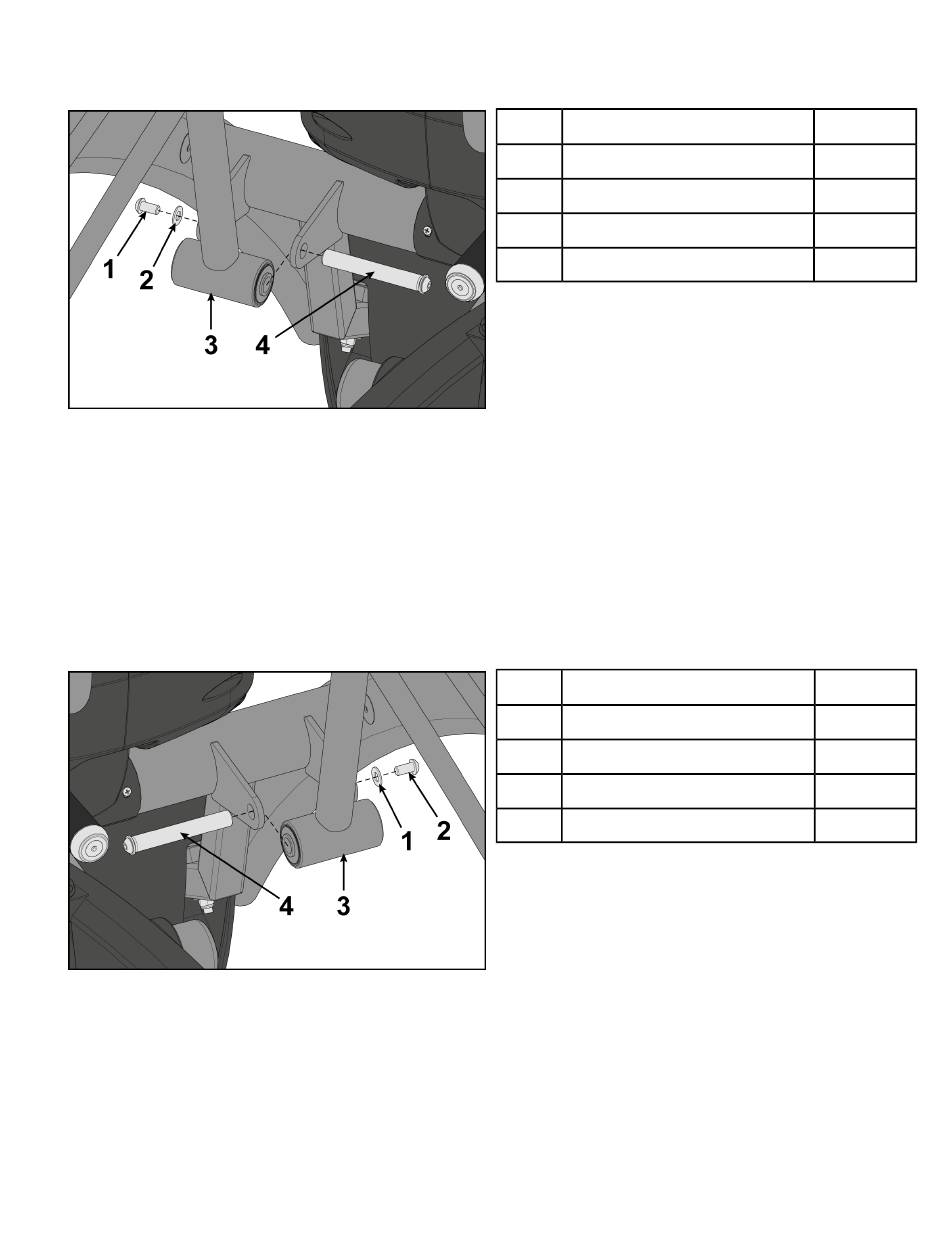

1. Entfernen Sie eine Schraube und eine Beilagscheibe von dem linken Griffbauteil mit Hilfe von zwei
7/32" Inbusschlüsseln.
2. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das linke Griffbauteil.
3. Drehen Sie das linke Griffbauteil um 180 °.
4. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
5. Platzieren das linke Griffbauteil in der richtigen Positione, und schieben Sie das Drehzapfenstiftbauteil
zurück an seinen Platz.
6. Montieren Sie Schraube und Beilagscheibe am linken Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
7. Entfernen Sie eine Schraube und eine Beilagscheibe von dem rechten Griffbauteil mit Hilfe von zwei
7/32" Inbusschlüsseln.
8. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das rechte Griffbauteil.
9. Drehen Sie das rechte Griffbauteil um 180 °.
10. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
11. Platzieren das rechte Griffbauteil in der richtigen Positione, und schieben Sie das
Drehzapfenstiftbauteil zurück an seinen Platz.
12. Montieren Sie Schraube und Beilagscheibe am rechten Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
Cybex 626A/626AT, 627A/627AT Arc Trainer Teilnummer 5626-1 J
1
2
3
4
Drehzapfenstiftbauteil
1
2
3
4
Drehzapfenstiftbauteil
Seite 35 von 88
Beschreibung
Schraube
Unterlegscheibe
Linker Griff
Beschreibung
Unterlegscheibe
Schraube
Rechter Griff
Menge
1
1
1
1
Menge
1
1
1
1
