TMT85
Einfluss der Referenzstelle
(Vergleichsstelle)
Einbauhinweise
Endress+Hauser
Typische Empfindlichkeiten von Widerstandsthermometern
Pt: 0,00385 * R /K
nenn
Beispiel Pt100: 0,00385 x 100 Ω/K = 0,385 Ω/K
Typische Empfindlichkeiten von Thermoelementen
B: 10 μV/K C: 20 μV/K
L: 55 μV/K N: 35 μV/K
Beispiel für die Berechnung der Messabweichung bei Umgebungstemperaturdrift:
• Eingangstemperaturdrift ϑ = 10 K (18 °F), Pt100, Messbereich 0 bis 100 °C (32 bis 212 °F)
• Maximale Prozesstemperatur: 100 °C (212 °F)
• Gemessener Widerstandswert: 138,5 Ω (DIN EN 60751) bei maximaler Prozesstemperatur
Typische Temperaturdrift in Ω: (0,001% von 138,5 Ω) * 10 = 0,01385 Ω
Umrechnung in Kelvin: 0,01385 Ω / 0,385 Ω/K = 0,04 K (0,054 °F)
Pt100 DIN EN 60751 Kl. B, interne Referenzstelle bei Thermoelementen TC

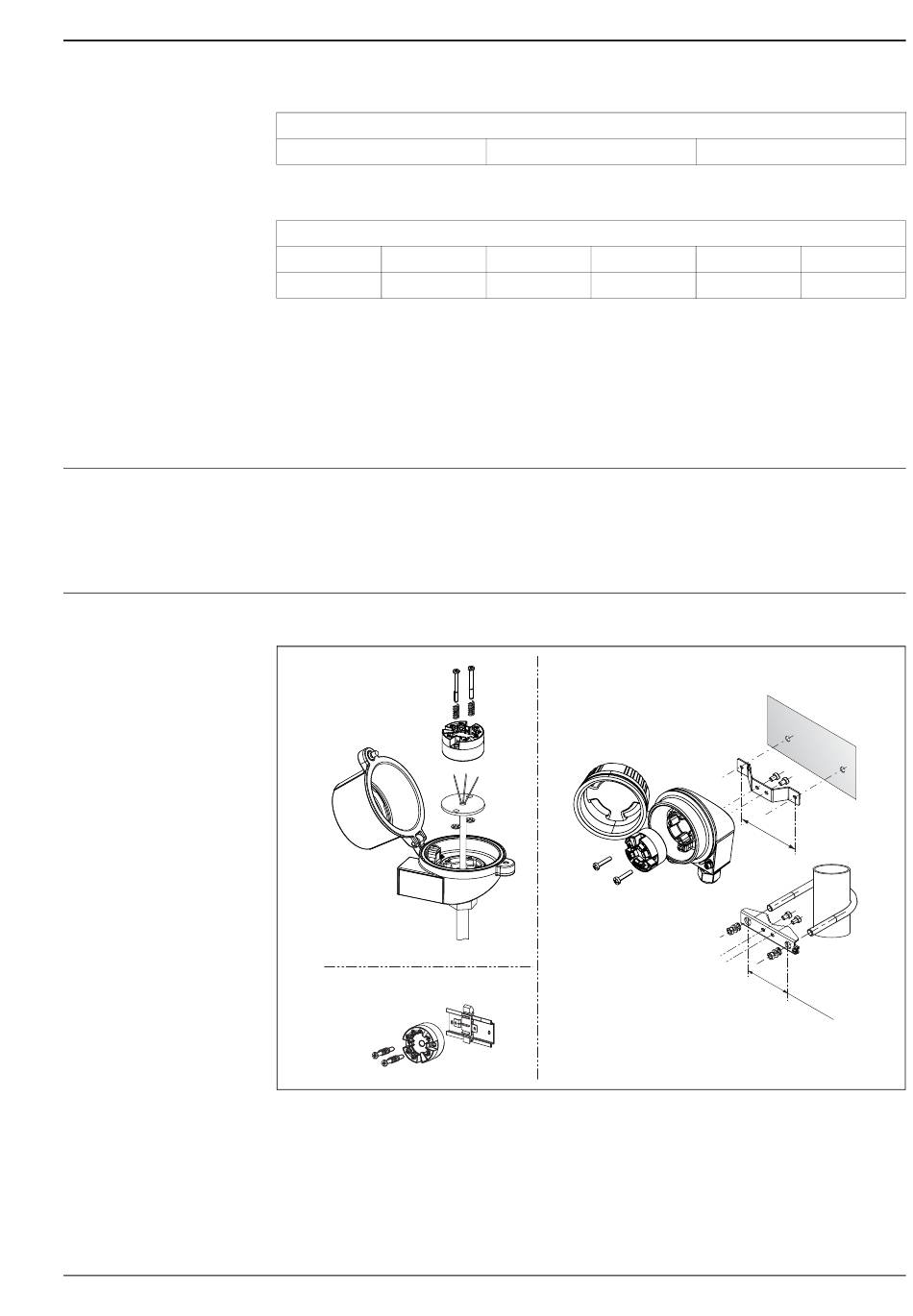

Einbaubedingungen

• Einbauort:
A
C
A: Anschlusskopf nach DIN EN 50446 Form B, direkte Montage auf Messeinsatz mit Kabeldurchführung (Mittelloch 7 mm (0,28 in))
B: Abgesetzt vom Prozess im Feldgehäuse, Wand- oder Rohrmontage
C: Mit DIN rail clip auf Hutschiene nach IEC 60715 (TH35)
• Einbaulage:
keine Einschränkungen
Cu: 0,0043 * R /K
nenn
D: 20 μV/K E: 75 μV/K
R: 12 μV/K S: 12 μV/K
B
Ni: 0,00617 * R /K
nenn
J: 55 μV/K K: 40 μV/K
T: 50 μV/K U: 60 μV/K
1 2
0 m
( 4 .
m
7 2
i n )
1 2
0 m
( 4 .
m
7 2
i n )
A0016762
