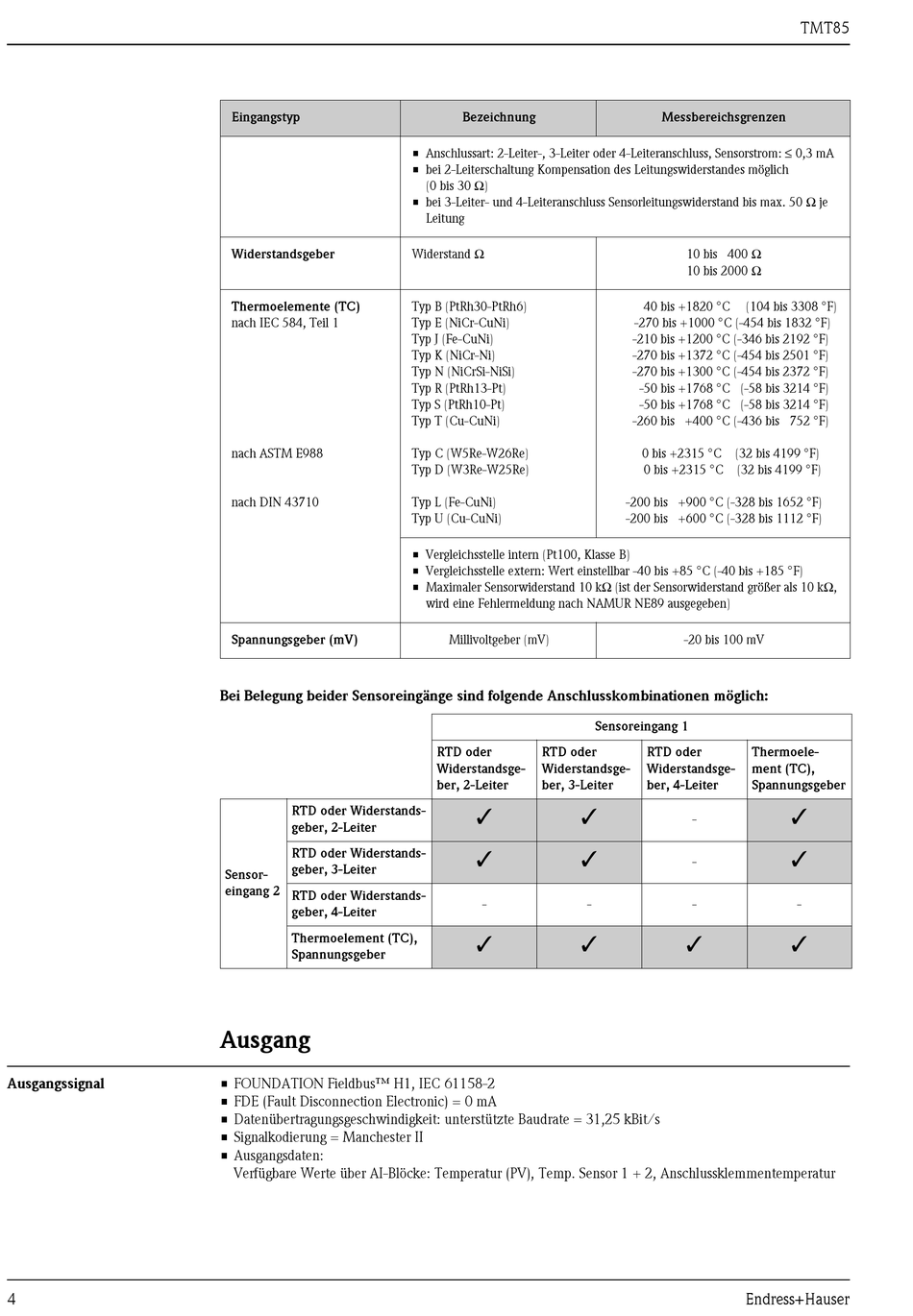

Endress+Hauser iTEMP TMT85 Technische Information Seite 4

Ausgangssignal
4
Eingangstyp
Widerstandsgeber
Thermoelemente (TC)
nach IEC 584, Teil 1
nach ASTM E988
nach DIN 43710
Spannungsgeber (mV)
Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich:
RTD oder Widerstands-
geber, 2-Leiter
RTD oder Widerstands-
geber, 3-Leiter
Sensor-
eingang 2
RTD oder Widerstands-
geber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
Ausgang
• FOUNDATION Fieldbus™ H1, IEC 61158-2
• FDE (Fault Disconnection Electronic) = 0 mA
• Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s
• Signalkodierung = Manchester II
• Ausgangsdaten:
Verfügbare Werte über AI-Blöcke: Temperatur (PV), Temp. Sensor 1 + 2, Anschlussklemmentemperatur
Bezeichnung
• Anschlussart: 2-Leiter-, 3-Leiter oder 4-Leiteranschluss, Sensorstrom: ≤ 0,3 mA
• bei 2-Leiterschaltung Kompensation des Leitungswiderstandes möglich
(0 bis 30 Ω)
• bei 3-Leiter- und 4-Leiteranschluss Sensorleitungswiderstand bis max. 50 Ω je
Leitung
Widerstand Ω
Typ B (PtRh30-PtRh6)
Typ E (NiCr-CuNi)
Typ J (Fe-CuNi)
Typ K (NiCr-Ni)
Typ N (NiCrSi-NiSi)
Typ R (PtRh13-Pt)
Typ S (PtRh10-Pt)
Typ T (Cu-CuNi)
Typ C (W5Re-W26Re)
Typ D (W3Re-W25Re)
Typ L (Fe-CuNi)
Typ U (Cu-CuNi)
• Vergleichsstelle intern (Pt100, Klasse B)
• Vergleichsstelle extern: Wert einstellbar -40 bis +85 °C (-40 bis +185 °F)
• Maximaler Sensorwiderstand 10 kΩ (ist der Sensorwiderstand größer als 10 kΩ,
wird eine Fehlermeldung nach NAMUR NE89 ausgegeben)
Millivoltgeber (mV)
RTD oder RTD oder
Widerstandsge- Widerstandsge-
ber, 2-Leiter ber, 3-Leiter
 Â
 Â
-
 Â
Messbereichsgrenzen
10 bis 400 Ω
10 bis 2000 Ω
40 bis +1820 °C (104 bis 3308 °F)
-270 bis +1000 °C (-454 bis 1832 °F)
-210 bis +1200 °C (-346 bis 2192 °F)
-270 bis +1372 °C (-454 bis 2501 °F)
-270 bis +1300 °C (-454 bis 2372 °F)
-50 bis +1768 °C (-58 bis 3214 °F)
-50 bis +1768 °C (-58 bis 3214 °F)
-260 bis +400 °C (-436 bis 752 °F)
0 bis +2315 °C (32 bis 4199 °F)
0 bis +2315 °C (32 bis 4199 °F)
-200 bis +900 °C (-328 bis 1652 °F)
-200 bis +600 °C (-328 bis 1112 °F)
-20 bis 100 mV
Sensoreingang 1
RTD oder Thermoele-
Widerstandsge- ment (TC),
ber, 4-Leiter Spannungsgeber
-
-
- -
Â
Endress+Hauser
TMT85
Â
Â
-
Â
