Sensor anschließen
Achtung!
Gefahr von Fehlmessungen.
Schützen Sie unbedingt Stecker und Klemmen vor Feuchtigkeit.

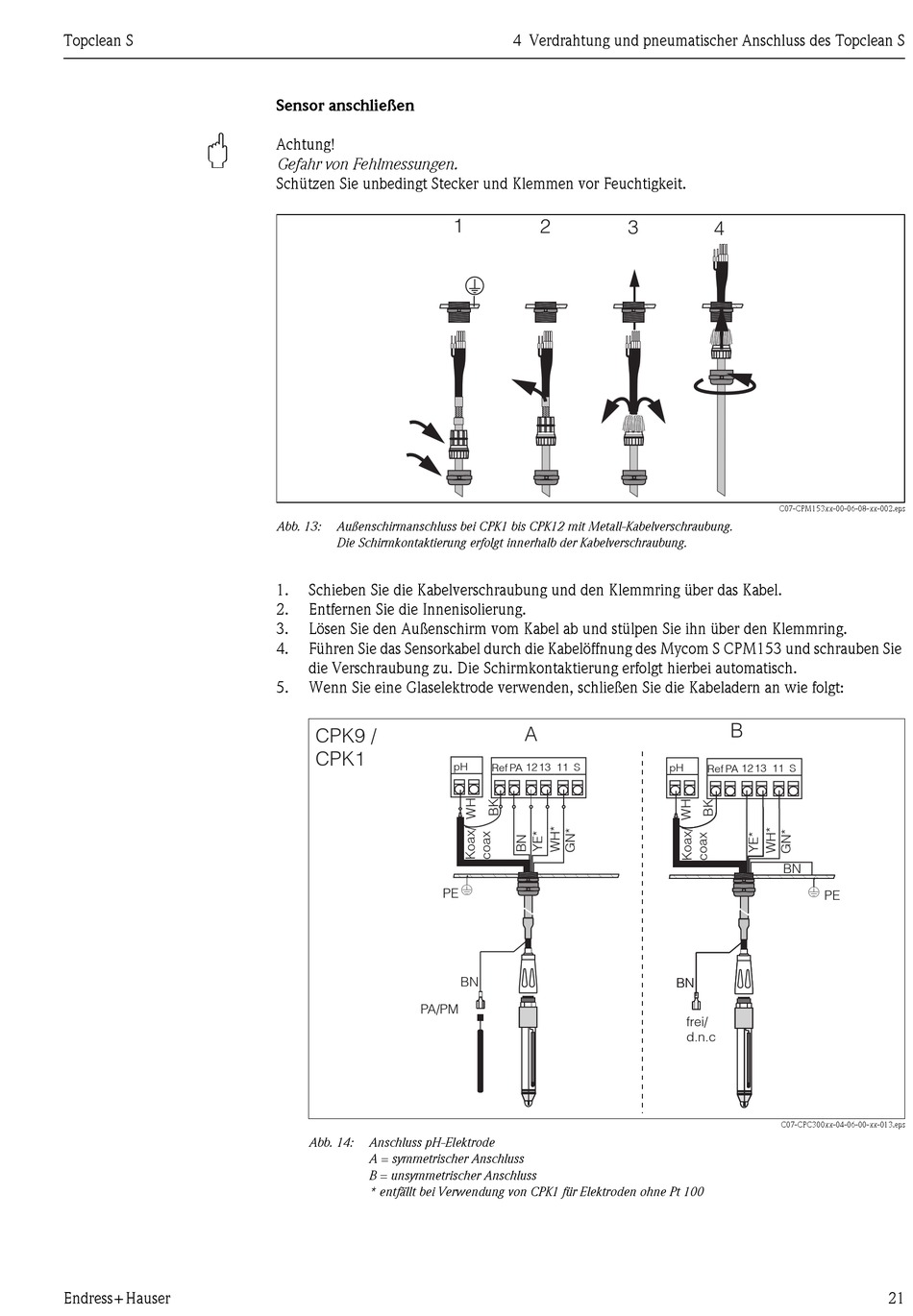

Abb. 13: Außenschirmanschluss bei CPK1 bis CPK12 mit Metall-Kabelverschraubung.
Die Schirmkontaktierung erfolgt innerhalb der Kabelverschraubung.
1. Schieben Sie die Kabelverschraubung und den Klemmring über das Kabel.
2. Entfernen Sie die Innenisolierung.
3. Lösen Sie den Außenschirm vom Kabel ab und stülpen Sie ihn über den Klemmring.
4. Führen Sie das Sensorkabel durch die Kabelöffnung des Mycom S CPM153 und schrauben Sie
die Verschraubung zu. Die Schirmkontaktierung erfolgt hierbei automatisch.
5. Wenn Sie eine Glaselektrode verwenden, schließen Sie die Kabeladern an wie folgt:
CPK9 /
CPK1
PE
PA/PM
Abb. 14: Anschluss pH-Elektrode
A = symmetrischer Anschluss
B = unsymmetrischer Anschluss
* entfällt bei Verwendung von CPK1 für Elektroden ohne Pt 100
4 Verdrahtung und pneumatischer Anschluss des Topclean S
1 2
A
pH
Ref PA 12 13 11 S
*
BN
3
4
C07-CPM153xx-00-06-08-xx-002.eps
B
pH
Ref PA 12 13 11 S
BN BN
frei/
d.n.c
C07-CPC300xx-04-06-00-xx-013.eps
*
PE
